预览墙体面板

在您的项目中绘制的墙体,每一面墙都会自动加上一个面板编号标签。在您的模型中的每一个墙面板有一个相关联的面板图,显示了您的面板编号,框架配置和框架尺寸。您可以在您的项目中显示一个墙板列表,并预览每一面墙。

预览墙体面板

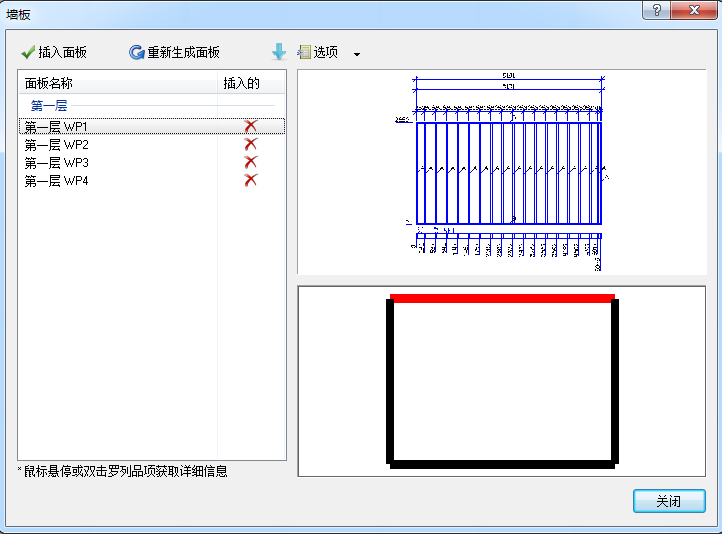

1.在模型视图中或者工作表视图中,选择工具>墙板。在模型视图中,您还可以双击显示在您的2d平面图中的任何墙壁的面板标签,或右键点击一个标签,选择编辑墙板。墙板对话框显示如下:

2.要预览墙体面板,在左侧菜单中选择它。墙板图显示在右上方窗格中。右下方窗格显示2d视图中墙布置图,当前所选的墙板是红色的,所以你知道你选择的是哪个。

最初,每一个小组在列表中会有一个符号。那是因为你没有插入任何面板。当您在工作表中插入面板时,将显示一个复选标记

除了在这个对话框中查看面板,您可以自定义面板配置,重命名面板,编辑单个面板属性,并将面板图插入到工作表视图。

如果你在模型中改变了一堵墙(例如,如果你改变了它的长度或它的框架结构),下一次打开墙板对话框时墙板预览会自动更新。但是,如果你已经插入了该墙的面板图,一个重新生成符号

显示在面板名称旁边,表示你需要重新生成面板,以更新插入的面板图与所做的更改。

注意:在框架模式下,墙板标签是可见的但是不可选择。在正常设计模式下,您只能选择“墙标签”。要打开或关闭墙面板标签,使用查看筛选。

注意:如果一个墙被一个或多个其他墙横穿,它会被交叉点分为多个墙板。如果需要的话,可以使用墙体编辑菜单上的断开工具手动创建一个断开。您还可以使用“自动断开工具”按特定的长度断开墙体。

查看和编辑单个墙体面板的属性

您可以覆盖在面板配置中定义的面板名称设置,并在项目中为单个墙板自定义名称。您可以定义一个前缀或者后缀,并指定是否要将位置数据包含在名称中。

自定义单个面板的名称:

1.在模型视图或工作表视图中,选择工具>墙板。在模型视图中,您还可以双击显示在您的2D平图中的任何墙壁面板标签,或右键点击一个标签,并选择编辑墙板。

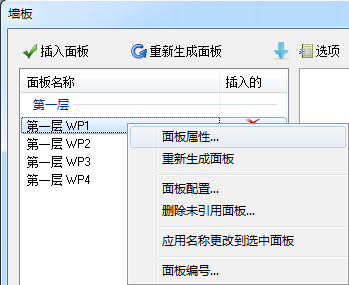

2.在“墙板”对话框的左窗格中,双击你想要查看和编辑属性的墙板,或者右键点击墙板,选择面板属性。

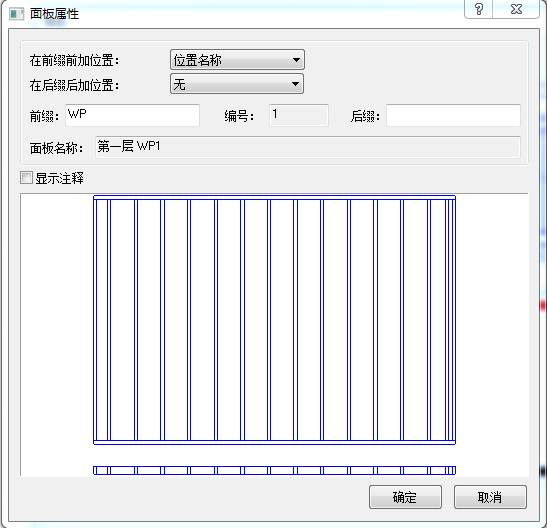

在前缀前加位置:在前缀前显示位置名称或位置编号。例如,如果面板WP2驻留在第一层建筑位置,然后你选择“位置名称”在前缀前面加入,面板将被命名为“第一层WP2”。如果不想将位置数据添加到前缀,确保在下拉框中选择“无”。

在后缀后加位置:在后缀后面显示的位置名称或位置遍号。例如,如果面板2ext在第一层建筑位置上,然后你选择“位置名称”在后缀后面加入,面板将被命名为“2ext第一层”。如果不想将位置数据添加到后缀,确保在下拉框中选择“无”。

前缀:面板编号前面出现的一组字符。例如,如果你指定一个前缀“WP”,面板将被命名为“WP1”, WP2”等。

编号:根据您的面板配置设置分配给面板的数字。此值不能为单个面板进行编辑,但可以编辑面板编号系统。

后缀:面板编号后出现的一组字符。例如,如果你指定一个后缀“Ext”面板将标记的1ext '' 2ext ',等等。

面板名称:由此产生的面板名称和标签

4.在预览窗口中显示面板图标签和尺寸,启用显示注释复选框。禁用显示注释导致面板图预览较大,提供了一个特写镜头。

5.点击确定。面板名称更新在面板对话框和面板标签更新在您的2D平面图中。

       6.如果您先前已将面板插入到工作表视图中,将在面板名称旁边显示一个重新生成的符号。这表明您需要重新生成面板以便更新您对墙板名称的更改。

  重新生成面板,点击对话框顶部的“”按钮。

7.在墙体面板对话中点击关闭。
