应用名称变更墙板

应用名称更改到墙体面板

如果您已经绘制了墙体并在面板配置设置中编辑了名称定义,在您的绘图或者墙板对话框中标签不会自动更新。你需要使用“应用名称更改到选中面板”工具更新他们。

应用名称更改到现有面板:

1.在模型视图中,选择工具>墙板。你还可以在2D平面图中双击任何墙体面板标签,或者右键点击标签选择编辑墙体面板。

2.在墙体面板对话框的左侧窗格中,选择要更新的标签名称的面板。按住Ctrl 点击可以一个接一个的选择多个面板,或按住shift 点击选择一组连续的墙板(或所有墙板)。你还可以点击建筑位置的名称,就能立即选中所点击建筑位置上的所有面板。请注意,您可以通过双击建筑位置名称来伸展和折叠每个建筑位置。

3.点击选项选择“应用名称更改到选中面板”。当前标签定义应用于面板对话框以及在绘图中选定的面板。

       4.如果你以前在工作表视图插入了选定的墙板。点击对话框顶部的“重新生成面板”按钮

5.在墙体面板对话框中点击关闭。

注意:如果你还没有绘制墙体你不需要使用“应用名称更改到选中面板”

注意:如果您更新一个已经插入到工作表视图的墙板图,插入到工作表中的一个墙面板图重新生成,则插入图更新中的标签,但工作表的名称不是。你可以通过编辑视图属性来编辑工作表的名称。

编辑墙体面板图中的显示内容

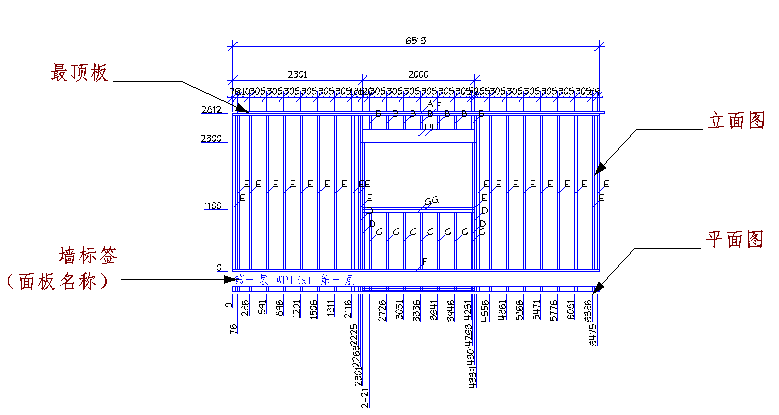

默认情况下,每一个墙面板图既包括了立面图,平面图,也包括了面板的标签。最顶板也包括在内。您可以指定是否要将这些项目中的每一个都包含在您的面板图中,通过编辑面板配置设置。请注意,当您定义面板内容设置时,它们适用于所有墙板。

定义您想在面板图中的显示内容:

1.选择工具>墙板。如果你已经绘制了墙体,你也可以通过在2D平面图双击墙板标签或者右键点击墙板标签选择编辑墙板,弹出墙板对话框。

2.点击选项选择面板配置

3.在面板配置对话框中,在左侧面板中选择面板内容。

4.选择“是”或“否”,以确定是否将它们包含在面板图中。

包括立面图:包括显示立面框架图。

包括平面图:包括一个墙体面板平面图,这会显示面板部件之间的距离。

显示墙标签:包括图中的墙板标签名称。标签出现在视图的左上角,或平面视图的左上角。

包含顶板:在框架图中是否显示最顶板。




5.一旦你定义了面板内容,点击确定。

       6.如果你以前在工作表视图上插入任何面板,重新生成的符号就会出现在已经插入面板的名称旁边。这表明您需要重新生成面板以更新您对它们的更改。

  要重新插入面板并更新它们,点击对话框顶部的“重新生成面板”按钮

7.当您完成了自定义和更新面板,点击对话框里面的“关闭”按钮。

注意:如果你已经在工作表视图插入墙板,你也可以在工作表视图中通过编辑每个墙板的定义手动编辑墙板图。

编辑墙面板尺寸设置

墙面板图有一组默认的尺寸设置,确定哪些项目在图中被标注,包括立柱、顶板、底板、残柱和开口。您可以通过编辑面板配置设置来选择要显示的尺寸。请注意,当您定义尺寸设置时,它们适用于所有的墙面板图。

定义墙体面板尺寸设置:

1.选择工具>墙板。如果你已经绘制了墙,你还可以在2D平面图中双击任何墙体面板标签,或者右键点击标签选择编辑墙体面板。

2.点击选项选择面板配置。

3.在面板配置对话框,选择左侧面板中的尺寸。

4.选择“是”或“否”为每个可用的尺寸字符串指定是否包含在图中。

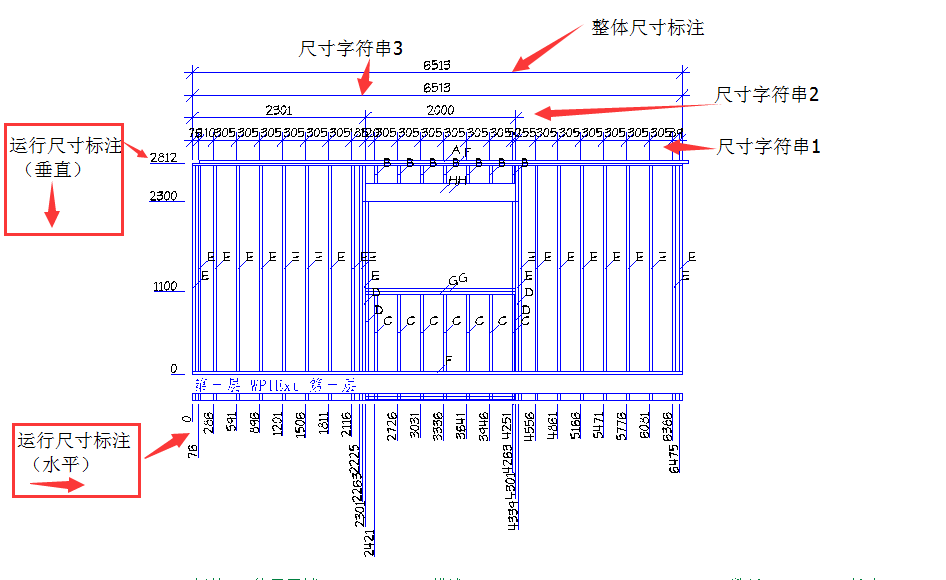

图中有3组尺寸:有些运行在面板一侧,有些运行在面板顶部,有些在平面图。面板顶部的尺寸包括4个尺寸字符串,每个字符串可以单独定义。


5.要选择一个尺寸样式,在面板配置对话框的左窗格中选择文本和尺寸标注风格。点击“尺寸风格”选项,然后点击该字段中的“浏览”按钮。在尺寸风格对话框中选择所需样式,然后点击“确定”。

6.在面板配置对话框中点击确定。

7.。这表明您需要重新生成面板以更新它们。如果你以前在工作表视图插入了任何面板图,一个重新生成的符号就会出现在已经插入面板的名称旁边

要更新插入的面板并更新您对它们的更改,请点击对话框顶部的“重新生成面板”按钮

8.当您完成了自定义和更新面板,请点击对话框的“关闭”按钮。

注意:如果您已经在工作表视图插入面板图,你可以在工作表视图通过编辑每个墙板的定义手动编辑墙板图。
