在墙体面板中编辑尺寸标注样式
在墙体面板中编辑尺寸样式
您可以选择您希望在您的墙板图中使用的尺寸样式。所选择的样式将应用于所有尺寸字符串以及部件标签。
编辑用于墙板的文本风格：
1.选择工具>墙板。如果你已经绘制了墙体，你可以通过双击2D平面图中的墙板标签或者右键点击选择编辑墙板来弹出墙板对话框。
2.在墙板对话框，点击选项
选择面板配置。
3.在面板配置对话框中，选择文本和尺寸标注风格。
4.点击尺寸风格选项，然后点击该区域的浏览按钮。
5.在尺寸风格对话框中，选择所需的尺寸样式，然后点击“确定”。
6.在面板配置对话框中点击确定。
7.如果你有任何先前在工作表视图插入的面板图，一个重新生成的符号就会出现在已经插入的面板名称旁边
。这表明您需要重新生成面板以更新您对他们的更改。
要更新插入的面板并更新您对他们的更改，请点击对话框顶部的“重新生成面板”按钮
。
8.当您完成了自定义和更新面板，请点击对话框右下角的“关闭”按钮。
编辑墙板一览表设置
默认情况下，每个墙板图中包含一个部件一览表。您可以控制图中的一览表放置位置，还可以选择一览表中每个部件是否要包括使用区域。如果你不想在墙板图中包含一个一览表，你可以在面板配置设置中关闭它们。注意一览表设置适用于所有的墙板图。
编辑墙板一览表设置：
1.选择工具>墙板。如果你已经绘制了墙体，你可以通过双击2D平面图中的墙板标签或者右键点击选择编辑墙板来弹出墙板对话框。
2.点击选项
，选择面板配置。

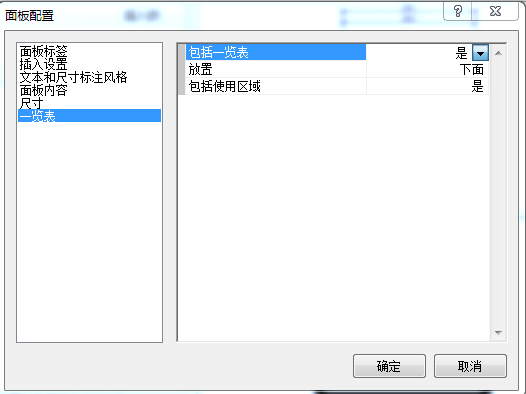

3.在面板配置对话框，从左侧面板中选择一览表。一个传统的一览表包括每一个部件标签、使用区域、描述、数目和长度。
一览表设置如下所示：
包括一览表：选择“是”还是“否”来指定是否要在图中包含一个一览表。
放置：选择下面或右右，指定你要放置的一览表位置，这关系到注释的面板。
包括使用区域：选择“是”或“否”来指定是否要在一览表中显示每个部件的使用区域。
4.当您完成编辑一览表设置以后，点击确定。
5.如果你有任何先前在工作表视图插入的面板，一个重新生成的符号会出现在已经插入的面板名称旁边。这表明您需要重新生成面板以更新您对他们的更改。
要更新插入的面板并更新您对他们的更改，请点击对话框顶部的“重新生成面板”按钮
。
6.当您完成自定义和更新面板以后，在墙板对话框点击关闭按钮。
注意：如果你已经插入墙板图到工作表视图，你需要手动编辑一个单独的一览表，你也可以通过在工作表视图中编辑墙板定义来做到。
编辑用于墙板的文本风格
在您的2D平面图中你可以选择你想要的文本风格应用到墙板标签中和在您的墙板图中显示的文本。
为墙体面板编辑文本风格
1.选择工具>墙板。如果你已经绘制了墙体，你可以通过双击2D平面图中的墙板标签或者右键点击选择编辑墙板来弹出墙板对话框。
2.在墙体对话框中，点击选项按钮
并选择面板配置。
3.在面板配置对话框中，在左侧的面板中选择文本和尺寸标注风格。
4.在你想要选择的文本风格的选项上点击，然后点击该字段中的“浏览”按钮会弹出文本风格对话框。你可以对下列风格进行选择：
标签文本风格：在面板图中应用于面板名称的文本风格。面板名称出现在立面图的左下角，或平面图的右上角。
标签文本风格：在2D平面图中应用到墙面板标签的文本风格
一览表文本风格：墙板部件一览表使用的文本风格。
5.当您完成选择文本风格以后，点击确定。
6.如果你有任何先前在工作表视图插入的面板，一个重新生成的符合会出现在已经插入的面板名称旁边
。这表明您需要重新生成面板以更新您对他们的更改
要更新插入的面板并更新您对他们的更改，请点击对话框顶部的“重新生成面板”按钮。
7.当您完成自定义和更新面板以后，在墙体面板对话框中点击关闭按钮。
编辑墙板插入设置
当墙板图插入到工作表视图时，您可以编辑使用的设置。您可以控制面板的插入比例，以及所创建的工作表的比例。您也可以为墙板图选择绘图边界或者标题块。如果在一张纸上插入多个面板，可以定义每行中要具有的面板数量，和控制面板之间的间距。
定义面板插入设置：
1.选择工具>墙板。如果你已经绘制了墙体，你也可以通过在2D平面图双击墙板标签或者右键点击墙板标签选择编辑墙板来弹出墙板对话框。
2.在墙板对话框中，点击选项
按钮并选择面板配置。

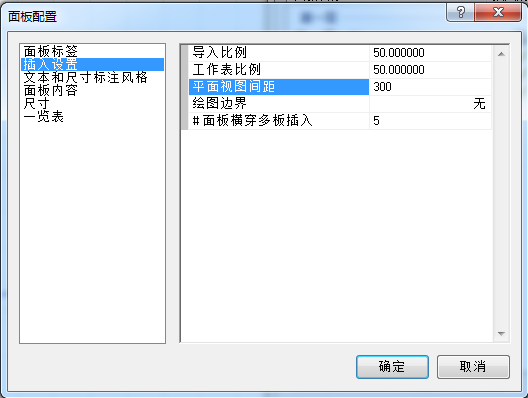

3.在面板配置对话框，在左侧窗格中选择插入设置。设置如下所述。
导入比例：当它被插入到工作表视图时，该面板图的比例。默认情况下，导入比例与工作表的比例相同。这意味着，图将填充大部分的视图，如果在每个视图上你只需要一个墙面板图这是理想的。如果你想在一个视图上插入多个面板，或者不管任何理由使面板图在视图上看起来更小，选择一个比工作表视图比例要小的导入比例。
工作表比例：如果您选择从模型视图插入面板，或者在工作表视图时选择插入面板到新的工作表视图时将要创建的工作表的比例。默认情况下，显示的比例和您的主模型视图窗口设置比例是相同的。
平面图视图间距: 当多个面板被插入到一个工作表视图时，面板之间的距离。
绘制边界: 当面板被插入到工作表视图时，围绕面板插入一个绘图边界。该列表将包含在当前项目中存在的任何标题块。如果你不想包含一个边界，在这个下拉框中选择”无”。
#面板横穿多板插入: 如果您在一个工作表中插入多个面板，该值确定一行中的最大数目。例如，如果您正在插入20个面板，并且将此值设置为5，您的工作表将包含4行，每行有5个面板。
4.点击确定
5.如果你有任何先前在工作表视图插入的面板，一个重新生成的符号会出现在已经插入的面板名称旁边。这表明您需要重新生成面板以更新您对它们的更改。
要更新面板以及更新您对它们的更改，请点击对话框顶部的“重新生成面板”按钮
。
6.在墙板对话框中点击关闭。
注意：编辑墙板插入设置对你已经插入到工作表视图的墙板图没有影响。如果你想要插入面板使用新的设置，你将不得不删除插入的面板，并再次插入。
注意：如果已经插入墙板图表工作表上手动可以通过编辑工作表中查看每个面板定义编辑墙板图。
如果你可以通过在工作表视图编辑墙板定义来手动编辑已经插入到工作表视图的墙板图。
为墙板图指定默认打印设置
在打印之前墙板图表，你可以指定你想使用的打印设置。
1.选择工具>墙板。如果你已经绘制了墙体，你也可以通过在2D平面图双击墙板标签或者右键点击墙板标签选择编辑墙板来弹出墙板对话框。
2.点击选项
选择默认打印设置。

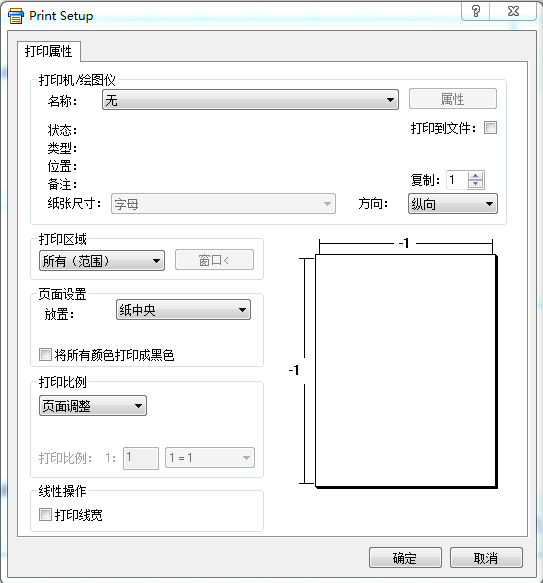

3.在打印设置对话框中，指定需要的打印设置。
4.点击确定.
插入墙板到工作表视图
只能在建筑大师版本中使用
您可以直接从墙板对话框插入墙板图到工作表视图。您可以同时插入多个墙板图，从而节省宝贵的时间和精力。如果从模型视图插入墙图，它们将被插入到该程序为您创建的新的工作表视图。如果从工作表视图中插入墙板图，你可以选择在当前工作表格或者在新工作表格插入。
插入墙板图到工作表视图
1.您可以从模型视图或工作表视图中插入面板。但是，如果要将面板插入到现有的工作表视图中，首先要使该工作表视图成为当前查看的视图窗口。
2.选择工具>墙板。如果您在模型视图中，您可以通过在2D平面图双击墙板标签或者右击墙板墙板选择编辑墙板来弹出墙板对话框。
3.在墙板对话框中，在列表中选择你想要插入的面板。按住Ctrl 点击可以一个接一个的选择多个面板，或按住shift 点击选择一组连续的墙板（或所有墙板）。你还可以点击建筑位置的名称，就能立即选中所点击建筑位置上的所有面板。请注意，您可以通过双击建筑位置名称来伸展和折叠每个建筑位置。
4.如果您目前在模型视图中，请点击
。为每个选定的面板创建一个新的工作表视图，并自动将面板图插入到该工作表视图中。
如果当前在工作表视图中，请点击在当前工作表格或者在新工作表格。
如果选择当前工作表，所有选定的面板将插入当前工作表。面板的间距和布局是由您的面板配置中的插入设置决定的。如果您选择新的工作表，将为每个选定的面板创建一个新的工作表。
5.当您完成插入面板，请点击“关闭”。
提示：您可以在插入面板前定义各种插入设置。例如，您可以选择在工作表中包含一个绘图边界，设置插入面板之间的间距，并指定插入面板的比例。
注意：包含面板图的新工作表将在视图管理器中列出，这样就可以控制每一个视图的可见性和属性。
重新生成面板
如果你已经在工作表视图插入墙板图和您随后更改您的墙框架或墙上面板配置，插入的墙板图不会自动更新。为了更新已经插入的面板图以及您对他们的更改，您需要在墙板对话框，重新生成它们。
如果你看到墙板对话框面板名称旁边的重新生成符号
，这表示该面板已经预先插入，它需要重新生成。该程序已经检测到您的墙框架或墙板设置变化的影响墙板图的外观。
重新生成面板:
1.选择工具>墙板。如果你已经绘制了墙体，你也可以通过在2D平面图双击墙板标签或者右键点击墙板标签选择编辑墙板来弹出墙板对话框。
2.在墙板对话框中，在列表中选择你想要插入的面板。按住Ctrl 点击可以一个接一个的选择多个面板，或按住shift 点击选择一组连续的墙板（或所有墙板）。你还可以点击建筑位置的名称，就能立即选中所点击建筑位置上的所有面板。请注意，您可以通过双击建筑位置名称来伸展和折叠每个建筑位置。
3.点击
。当一个面板被重新生成时，再生符号
被一个复选标记
所替换，说明面板的定义已被更新。
4.在墙体面板对话框中点击关闭。如果你去一个包含一个再生墙面板的工作表视图，你会看到这个图已经更新了。
注意：没有插入到工作表视图的墙板图在墙板对话框被标记为
。如果你对你的墙框架或面板配置的变化，这些面板不需要再生，因为他们还没有生成。当你将他们插入到工作表时，他们的图表将按当前的设置生成。
注意：您可以在工作表视图手动编辑已经查插入的墙板图。
手工编辑插入墙板
当你在一个工作表中插入一个墙面板图时，它被插入到一个块中。这意味着你可以移动，旋转，缩放或删除整个图。您还可以在图中单独编辑每一行、字符和对象，甚至将对象添加到它里面。当你编辑一个块的定义时，所有的实例都会根据您对它们的更改自动更新。
手动编辑插入的墙板图：
1.进入你想要编辑的包含墙板图的工作表视图。
2.在图中点击任何一点然后选择它。
3.如果你想编辑整个图，从修改菜单选择想要的编辑工具（移动，旋转，规划，删除等）。
4.如果你想在图中编辑单个行或文本，请转到屏幕右侧的对象属性窗格，然后点击“模块”区域中的清晰度“编辑”按钮。这会带你进入编辑模式。
5.点击要编辑的对象，然后进行所需的更改。根据需要继续编辑对象。
6.当你完成编辑图，请按键盘上的ESC键返回到整体的工作表。
注意：如果你改变了一个墙体的尺寸或框架，或者改变你的面板配置设置，你可以在墙板对话框通过重新生成面板更新已经插入的带有这些变化的面板图。
导出墙板的CSV文件
你可以从选定的墙面板数据导出到CSV文件自动创建材料清单。
导出墙体面板数据到CSV文件：
1.选择工具>墙板。你也可以通过在2D平面图双击墙板标签或者右键点击墙板标签选择编辑墙板来弹出墙板对话框。
2.在墙板对话框中，选择你想要导出的面板数据。点击以选择一个面板，选定一组连续的墙板，或按住Ctrl 键点击一次选择多个面板。
3.点击选项按钮
，选择“源自选择面板的BOM”。
4.在“另存为”对话框中，为生成的文件指定一个名称和保存位置，然后点击“保存”。弹出一个消息框，显示BOM生成完成。

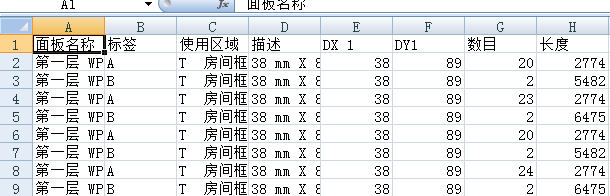

部分样本文件如下：
