第十四章：框架
框架
墙，地板，天花板，屋顶和表面在其属性中都具有分配给它们的框架配置。 您可以指定框架配置中要使用的部件，并可以编辑的框架的间距等属性。
项目中的每个建筑物位置都有一组分配给它的框架规则选项。 这些选项确定每个建筑位置上的墙框架如何构建。 它们包括墙开口跨度表，框架规则，交叉查找表和填充配置。
通过进入框架模式，您可以为模型中的单个墙和交叉处创建自定义配置。 在框架模式下，每个墙，开口和交叉处都会特殊显示，将其标识为模型中的唯一框架组件。 在框架编辑模式下有三种工具：交叉工具，墙填料工具和顶梁底台侧壁版工具。
框架部件可以包括在项目报价中。 如果您想生成部件一览表，您将需要使用“转换部件到部件”工具将地板，天花板和屋顶框架转换为实际部件。 使用此工具后，您还可以单独选择和编辑地板，天花板或屋顶框架中的各个部件。
默认情况下，框架为不可见，但您可以使用“显示框架”工具进行查看。 要注意的是，显示框架只是对框架进行查看，在显示框架状态下，不能选择框架进行编辑，除非是已转换为部件的地板，天花板或屋顶框架。你可以通过编辑墙的框架属性或编辑“建筑位置”对话框中的“框架选项”来编辑墙框架。 对于更深入的编辑，您还可以切换到框架模式并编辑单个墙和交叉点的框架。
显示框架

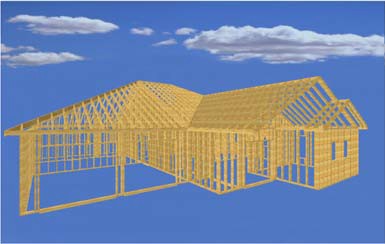

在墙，地板，天花板和屋顶的属性中都可以分配给它们框架配置。 您可以使用显示框架工具立即查看您房子的框架结构，也可以随时返回到您的模型的常规视图。
显示框架
1、选择查看>框架>显示框架或者在视图控制工具栏点击
返回到不显示框架模式
1、选择查看>框架>不显示框架或者单击“视图控制”工具栏上的向下箭头，然后选择“不显示框架”。
注意：您还可以使用查看筛选显示框架。
注意：在显示框架模式下无法选择绘图以及进行编辑。 它仅是用于查看的。
注意：在框架显示模式时，使用部件工具插入的任何部件都不可见。 在此模式下，已转换为部件的地板，天花板和屋顶框架不可见。
返回到不显示框架模式
如果已使用“显示框架”工具查看房子框架，则可以使用“不显示框架”工具立即返回到不显示框架的常规视图。
返回到不显示框架模式
1、选择查看>框架>不显示框架或者在视图控制工具栏显示框架按钮旁边的下拉框中点击选择不显示框架。
墙体框架
项目中的每个建筑位置都有一些分配给它的框架选项，用于确定该位置上的墙如何构建框架。 这些选项包括：
•跨度表（确定如何打开开口）
•填充（墙的框架填充配置）
•框架规则（框架的方向）
•交叉查找表（确定墙体交叉处如何配置）
您可以选择要用于墙的框架部件。 您还可以指定所选墙是否为承重墙，并自定义项目中每个建筑物位置的框架设置。
您可以通过进入框架模式为单个墙，开口和交叉处定义自定义框架设置。 在此模式下，每个框架组件（填充，开口和交叉）都有特殊的突出显示，以便于识别和选择。
型录附带预定义的"顶梁/底台/侧壁板配置"，墙开口跨距表和墙填充配置的库。 您可以编辑或添加到这些库以满足您的特定框架构造需求。
为墙体选择框架部件
每个墙在其属性中具有确定将使用什么类型的构件（例如75竖向龙骨）来构筑墙的框架设置。 换句话说，这是将用于墙填充中螺柱，顶板和底板以及用于框架开口的部件。
您可以选择编辑模型中单个墙的框架部件，也可以编辑型录中的墙。
为单个墙体和型录中的墙体编辑框架选项
1、在绘图中编辑墙体，双击墙体，或者选择墙体然后右键点击选择属性或者选择编辑>修改元件>属性。
在型录中编辑墙体，在型录中选择墙体然后右键点击选择编辑元件
2、在墙体对话框中，点击框架部件按钮
3、从进入型录对话框中选择你想要的部件
4、点击确定
注意：默认情况下，使用在建筑位置设置中指定的框架选项对墙进行框架构建。 这些填充配置选项包括确定螺柱，顶板，底板和最顶板的设置。在墙壁填料库中，很多都设置有使用部件库中的框架部件，而不全是使用墙属性中选择的框架部件。
注意：您可以通过在“框架模式”中自定义应用于墙的填充配置来替代原来的框架配置。
注意：螺柱（立柱）间距由分配给墙所在建筑位置的填充配置决定，或者如果为其选择了自定义配置，则通过在“框架模式”中分配给墙的填充配置来确定。
指定墙体是承重墙还是非承重墙
您可以通过编辑墙的属性来确定墙是否框架为承重墙。 这确保了适当的“顶梁/底台/侧壁板”配置应用于墙壁。
指定墙体是承重墙还是非承重墙
1、选择墙，然后右键单击并选择属性。 您可以同时选择多个墙壁。
2、为“框架选项”设置指定所需的框架行为：
自动：所有墙的默认值，这个设置将使外墙用作承重，内墙用作非承重。
是：将选定的墙框架设为承重框架。
否：将选定的墙框架设为非承重框架。
3、点击确定
为建筑位置定义墙体框架选项
“建筑位置”对话框中的每个建筑位置都有一组框架选项，用于确定该位置上的墙壁，开口和交叉处的框架。
“位置框架选项”包括跨度表，填充配置，框架规则和交叉查找表。
您选择的框架选项将决定在显示框架时的显示内容（使用“显示框架”工具）以及“项目预算表”中的部件。
为建筑位置定义框架选项
1.选择“设置”>“建筑位置”，或在“视图控制”工具栏点击
。
2.在“建筑位置”对话框中，单击位置的“框架选项”字段。
3.在位置框架选项对话框中进行所需的选择。 选项如下所述。
跨度表：墙跨度表确定用于墙上不同尺寸开口的“顶梁/底台/侧壁板”配置。 您可以选择载重跨度表，非载重跨度表。
您可以创建自定义跨度表。您还可以在框架模式下为单个墙壁选择自定义跨度表。
交叉查找表：查找表包含用于构建不同类型的墙角及交叉处的规则。 您可以通过进入框架模式并使用交叉工具来编辑交叉点配置。
填充配置。框架墙中立柱，顶板，最顶板和底板的精确布局。 如果需要，您可以定义自定义填充配置。您还可以在框架模式下对单个墙应用不同的填充配置。
框架规则: 墙壁框架的方向。 选项如下所述。
从左底部：墙框架从绘图区域的左下角（从下到上，从左到右）。从右底部：墙框架从绘图区域的右下角（从下到上，从右到左）。从左顶部：墙框架从绘图区域的左上角（从上到下，从左到右）。
从右顶部：墙框架从绘图区域的右上角（从上到下，从右到左）。
从墙壁开始处: 墙框架从墙壁的“起点”，当选择墙壁时，从墙标记有绿色抓取点。
从墙末端：墙框架从墙壁的“末端点”，当选择墙壁时，从墙标记有红色抓取点。
4、点击确定
注意：通过切换到框架模式为模型中的单个墙，开口和交叉点指定自定义框架选项，您可以覆盖原建筑位置框架选项。
进入到框架模式
在框架模式下，框架组件（墙填充，交叉点和开口）显示为“玻璃盒”，便于识别和选择每部分组件。 您可以在2D和3D视图中看到这些玻璃盒。
双击墙可以选择该墙的填充配置，框架规则和跨度表。 双击开口可以选择用于构建该开口的“顶梁/底台/侧壁板”配置，或者为开口自定义的“顶梁/底台/侧壁板”配置。 双击交叉点可以选择要在该交叉点上使用的交叉点框架配置。
转换到框架模式
1、选择查看>框架模式开/关或者在视图控制工具栏点击
退出框架模式，再次点击框架模式开/关
为单个墙体编辑填充配置
填充是指填充墙体积的框架材料。 填充配置确定用于立柱，顶板，底板和最顶板的什么类型的部件，立柱之间的填充间距，以及部件对齐和旋转的方式。
默认情况下，墙框架使用每个建筑位置的“框架选项”中定义的填充配置对墙进行构建框架。 您可以通过进入“框架模式”为模型中的单个墙选择自定义填充配置，覆盖此设置。

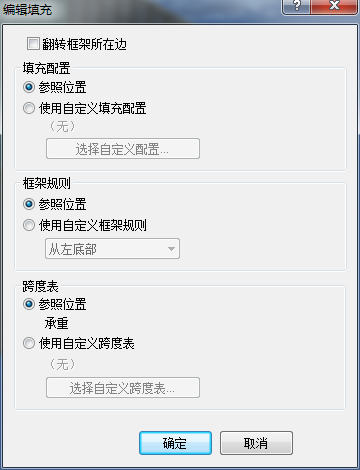

编辑墙体的填充配置
1、进入到框架模式（查看>框架模式开/关）
2、双击选择你要编辑的墙体，或者选择墙体右键点击选择属性。选择墙时，请注意“墙填料”屏幕提示，以便您知道您正在选择填充，而不是另一个框架组件。
3、要使墙使用所在的建筑位置定义的填充配置，请在“填充配置”区域中启用“参照位置”单选按钮。
4、要使用自定义填充配置，请在“填充配置”区域中启用“使用自定义填充配置”单选按钮，然后单击“选择自定义配置”按钮，并从“墙壁填料库”中进行选择。
5、要将框架从墙的一侧翻转到另一侧，请启用“翻转框架所在边”复选框。
注意：在墙壁填料库中，很多都填充设置有使用部件库中的框架部件，而不全是使用墙属性中选择的框架部件，您可以通过编辑填充配置中的参数更改填充设置。您还可以创建新的填充配置以满足您的需要。
为单个墙体编辑框架规则
“框架规则”是指框架的方向。 例如，您可以从绘图区域的左下角开始构建墙框架。
默认情况下，用于框架墙的框架规则是在每个建筑位置的框架选项中定义的。 您可以通过进入框架模式来覆盖模型中单个墙的框架规则。

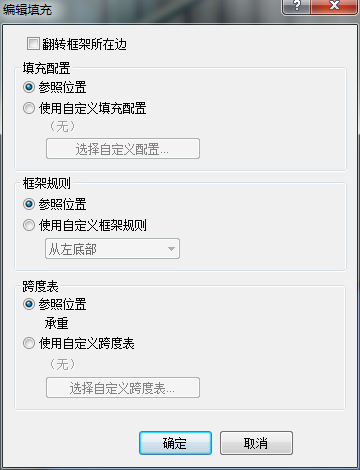

在框架模式中编辑墙体框架规则
1、进入到框架模式（查看>框架模式开/关）
2、双击要编辑的墙，或选择“墙”，然后右键单击并选择“属性”。当你选择一个墙时，你会看到“墙填料”的屏幕提示出现，让你知道你选择的不是另一个框架组件。
3、要使墙使用所在建筑位置的框架规则，请在“框架规则”区域中启用“参照位置”单选按钮。
4、要使用自定义框架规则，可以在“框架规则”区域中启用“使用自定义框架规则”按钮，然后从下拉框中选择一个框架规则。
从左底部：墙框架从绘图区域的左下角（从下到上，从左到右）开始。
从右底部：墙框架从绘图区域的右下角（从下到上，从右到左）开始。
从左顶部：墙框架从绘图区域的左上角（从上到下，从左到右）开始。
从右顶部：墙框架从绘图区域的右上角（从上到下，从右到左）开始。
从墙壁开始处: 墙框架从墙壁的“起点”开始，当选择墙壁时，从墙标记有绿色抓取点开始。
从墙末端：墙框架从墙壁的“末端点”开始，当选择墙壁时，从墙标记有红色抓取点开始。
为单个墙体编辑跨度表
默认情况下，墙壁开口根据在每个建筑位置的框架选项中选择的跨度表构建框架。 有一个用于承重墙的跨度表选择，和一个用于非承重墙的跨度表选择。 每个跨度表包含跨度尺寸的列表以及应该用于每个跨度的顶梁/底台/侧壁板配置。
您可以覆盖建筑位置中的跨度表选择，并为模型中的单个墙选择自定义跨度表。 这需要在框架模式下完成。
1、进入到框架模式（查看>框架模式开/关）
2、双击要编辑的墙，或选择墙，然后右键单击并选择属性。选择墙填充时，请观察“墙填料”屏幕提示是否显示，以确保您知道您选择墙填充，而不是另一个框架组件。
3、要使墙使用所在建筑位置定义的跨度表，请在“跨度表”区域中启用参照位置按钮。
4、要使墙使用自定义跨度表，请在“跨度表”区域中启用“使用自定义跨度表”按钮，然后单击选择自定义跨度表按钮，并从“墙壁跨度表库”中进行选择。
编辑单个开口的顶梁/底台/侧壁板配置
默认情况下，墙壁开口的“顶梁/底台/侧壁板配置”根据所在墙填充配置中选择的跨度表决定。跨度表包含开口跨度尺寸的列表以及应该用于每个跨度的“顶梁/底台/侧壁板配置”。 您可以覆盖跨度表选择，并为模型中的各个开口选择自定义“顶梁/底台/侧壁板配置”。 这只能在框架模式下完成。
编辑单个开口的“顶梁/底台/侧壁板配置”
1、进入到框架模式（查看>框架模式开/关）
2、双击要编辑的开口，或选择开口，然后右键单击并选择属性。 当选择一个开口时，注意“顶梁/底台/侧壁板工具”屏幕提示出现，以便您确定您正在选择一个开口，而不是另一个框架组件。
3、选择以下选项之一：
参照填充：墙壁开口的“顶梁/底台/侧壁板配置”使用所在墙填充配置中选择的跨度表。程序将在跨度表中找到开口的大小，并应用分配给该开口大小的“顶梁/底台/侧壁板配置”。
使用自定义“顶梁/底台/侧壁板配置”：允许您选择要使用的自定义的“顶梁/底台/侧壁板配置”。 单击选择配置按钮，从顶梁/底台/侧壁板库中选择所需的配置。
4、点击确定
注意：当两个或更多个开口彼此非常靠近时，开口的“顶梁/底台/侧壁板配置”将会成为一组而不是单独的。 这样是为了防止单个“顶梁/底台/侧壁板配置”框架部件的重叠。
注意：根据需要，您可以创建自定义跨度表和自定义“顶梁/底台/侧壁板配置”。
编辑交叉点框架
模型中的每个墙交叉点都会使用为该类交叉设计的标准交叉框架配置。 交叉点框架配置存储在称为交叉查找表的内部库中。 该程序将项目中的交叉点与查找表中的交叉点匹配，以确定每个交叉点应如何构建框架。
当您切换到框架模式时，每个交叉点由一个“玻璃盒”显示，便于识别和选择。 您可以单击任何十字交叉点并应用特定的交叉点构建配置。 将构建配置应用于选定的交叉点时，可以选择将该特定实例保存到型录中，并将其添加到您选择的交叉查找表中。 这样，您保存到型录的交叉点配置可以在以后的任何项目中使用。 否则，您指定的交叉点配置仅保存在当前项目中。

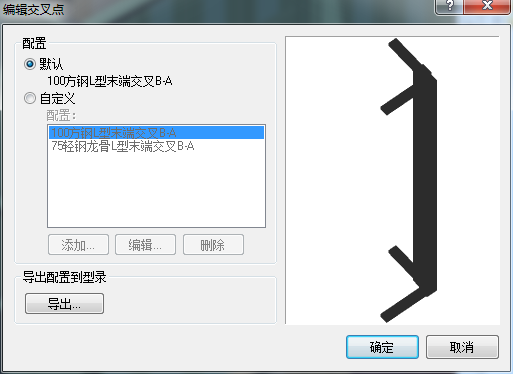

编辑交叉点框架
1、进入到框架模式（查看>框架模式开/关）
2、双击要编辑的交叉点，或选择交叉点，然后右键单击并选择属性。
选择交叉点时，请在鼠标悬停在交叉点上时观察“交叉工具”屏幕提示。 这样你就知道你正在选择一个交叉点而不是另一个框架组件。
3、要对此类型的交应点应用默认配置（从交叉查找表中匹配的配置），请启用默认按钮。 要应用自定义配置，请启用自定义按钮，然后从配置列表中选择框架配置。 您还可以添加，编辑和删除配置。 预览窗格显示所选配置的实时预览。 您可以在此窗格中右键单击以切换显示各种显示模式。 如果在3D视角中查看，您可以在窗格中点住拖动以旋转预览。
4、如果要将当前图形中的所有交叉点配置保存到交叉查找表，请单击“导出”
，然后在“新建查找表格名称”对话框中键入表的名称。
5、点击确定
注意：编辑交叉点配置只能在框架模式下编辑。
创建自定义交叉框架配置
程序附带的交叉点查找表包含可应用于模型中交点的各种交叉框架配置。 您可以编辑现有配置或添加新的配置（如果需要）。 每个配置包括墙芯和最顶板的许多详细设置，以便您可以创建所需的配置。
创建自定义交叉框架配置
1、进入到框架模式（查看>框架模式开/关）
2、双击要编辑的交叉点，或选择交叉点，然后右键单击并选择属性。
选择交叉点时，请在鼠标悬停在交叉点上时观察“交叉工具”屏幕提示。 这样你就知道你正在选择一个交叉点而不是另一个框架组件。
3、如果你需要编辑交叉点配置，请在列表中选择它，然后单击编辑。
4、如果你想要添加新的配置，点击添加

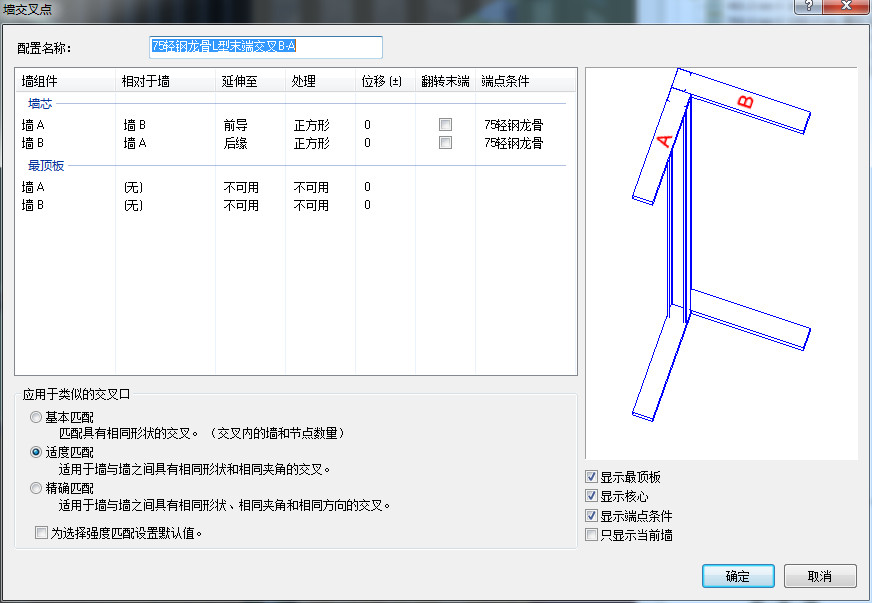

5、在“墙交叉点”对话框中定义配置。 当定义配置时，墙芯（立柱，顶板，底板）和最顶板是单独定义的。如果需要更大的承重，这允许您在交叉点重叠最顶板。 具体设置如下所述。
配置名称。 选择交叉点时，编辑交叉点对话框中显示在配置列表中的配置名称。
可以查看所选的组件。
相对于墙：在该字段中单击，右侧会显示选定的交叉处的墙列表。你可以设置所选墙是否相对于其他墙延伸，或者是无。
延伸至：单击该字段，选择要使用的方法，以延伸当前的墙。下面是这些选项的描述。
前导：延伸至前导相交。前导的边缘是第一个边缘，当墙壁交叉时延伸到另一个墙框架的前边缘。
后缘：延伸至后缘相交。后缘延伸至交叉处墙面的第二边。
斜接：延伸的墙在交叉处创建一个45°斜接。
连续：只适用于相交的墙是丁字交叉或十字交叉，这个设置将延伸当前的墙与在同一直线另一个墙，形成一个连续的墙框架。

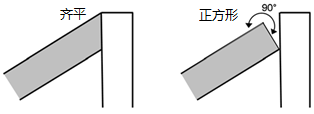

处理：适用斜墙在交叉处的交叉处理方式，当墙体交叉处的角度不是90°。需要刷新下这里，改为‘齐平’的方式。
位移：墙与墙交叉处您想要位移的距离。这个值可以是正数或负数。
翻转末端：翻转末端到墙的另一边。
端点条件：单独设置交叉处的末端框架条件。

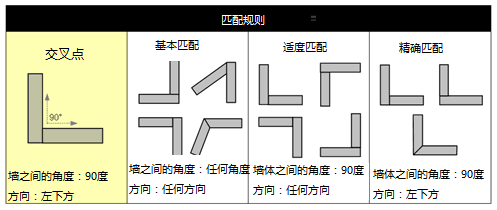

6、将该配置将应用于与当前相似的所有交叉点。 在“应用于类似的交叉口”区域中，选择“基本匹配”，“适度匹配”或“精确匹配”，以确定交叉点必须与当前交叉点类似，以便应用新配置。
基本匹配：交叉处具有相同的形状（匹配具有相同形状的交叉点）。
适度匹配：交叉处墙与墙具有相同的形状和角度。
精确匹配：交叉处墙与墙具有相同的形状、角度以及框架规则方向。
7、如果要在创建新墙体时使用此类型的交叉点配置，请启用“为选择强度匹配设置默认值”复选框。
8、预览窗格显示交叉点配置的实时预览。 您可以在预览窗格中右键单击以切换显示状态，包括“2D视图”和“3D视图”。 如果在3D中查看，您还可以点住拖动窗格内的交叉以旋转预览。 预览窗格下方的选项允许您确定要在预览中看到哪些组件。
9、点击确定.
指定地板框架选项
当你显示框架时，你可以看到地板有一个框架配置分配给他们。 如果需要，您可以指定自定义框架配置。 有托梁，边托梁和开口的楣的设置，您可以控制托梁间距和方向。
你可以使用“显示框架”工具使框架显示，并包含在项目预算中。 在框架配置中的设置允许您指定是否要显示和量化地板框架中的每个组件。 您还可以为配置中的每个部件分配“阶段”和“使用区域”，以便在项目预算中显示。
为地板指定地板框架选项
1、在非框架视图（常规视图）中，选择地板。 如果地板是自动创建的，您需要在3D视图中选择它。 您还可以为型录中的地板指定框架部件。
2、右键点击选择属性或者选择编辑>修改元件>属性
3、在基本属性页面，点击指定框架对话框，地板框架对话框出现。
4、要选择一个托梁部件，请单击托梁区域中的部件字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件。然后单击“确定”。
5、定义托梁间距。在间距输入框中编辑数值
6、定义托梁的方向，在方向输入框中编辑角度
7、要选择边托梁部件，请单击“边托梁”区域中的“部件”字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
8、要选择开口的楣部件，请单击“开口的楣”区域中的“部件”字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
9、型录中的一些地板元件已经设置了框架，其中托梁，边托梁和开口的楣设置为包括在框架中，并在项目预算中进行量化。 如果不想显示和量化其中一个组件，请单击该组件设置中的“包括在框架中”字段，然后选择否。
10、您可以为托梁，边托梁和开口的楣部件分配唯一的使用区域和阶段。 使用区域有助于确定哪些材料用于或可用于施工现场。阶段是指使用材料的施工阶段。 阶段和使用区域可用作预算报表模板中的排序。 排序将确定材料在项目预算表中的排序方式。
要为部件分配使用区域，请单击部件的使用区域字段，然后单击该字段中的浏览按钮，并从使用区域库中进行选择。 要为部件分配阶段，请单击部件的阶段字段，然后单击该字段中的浏览按钮，并从阶段库中进行选择。
11、点击确定.
提示：如果您希望能够选择和编辑地板框架部件或将其包含在部件一览表中，则必须首先使用“转换框架到部件”工具将它们转换为实际部件元件。
指定天花板框架选项
当你显示框架时，你可以看到天花板有一个框架配置分配给他们。 如果需要，您可以指定自定义框架配置。 有托梁，边托梁和开口的楣的设置，您可以控制托梁间距和方向。
你可以使用“显示框架”工具使框架显示，并包含在项目预算中。 在框架配置中的设置允许您指定是否要显示和量化天花板框架中的每个组件。 您还可以为配置中的每个部件分配“阶段”和“使用区域”，以便在项目预算中显示。

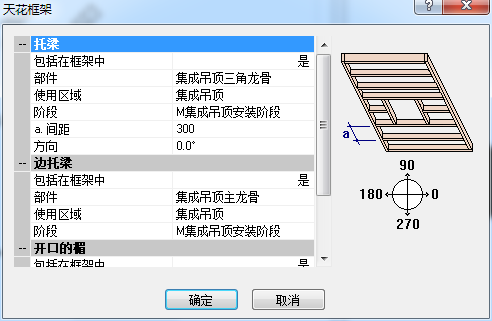

指定天花板框架选项
1、在非框架视图（常规视图）中，选择要更改的天花板。 您还可以在型录中为天花板指定框架部件。
2.右键点击选择属性或者选择编辑>修改元件>属性
3、在基本属性页面上，点击指定框架按钮。天花板框架对话框出现
4、要选择一个托梁部件，请单击托梁区域中的部件字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
5、定义托梁间距，在间距输入框编辑数值
6、定义托梁方向，在方向输入框中编辑角度
7、要选择边托梁部件，请单击“边托梁”区域中的“部件”字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
8、要选择开口的楣部件，请单击“开口的楣”区域中的部件字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
9、型录中的一些天花板板元件已经设置了框架，其中托梁，边托梁和开口的楣设置为包括在框架中，并在项目预算中进行量化。 如果不想显示和量化其中一个组件，请单击该组件设置中的“包括在框架中”字段，然后选择否。
10、您可以为托梁，边托梁和开口的楣部件分配唯一的使用区域和阶段。 使用区域有助于确定哪些材料用于或可用于施工现场。阶段是指使用材料的施工阶段。 阶段和使用区域可用作预算报表模板中的排序。 排序将确定材料在项目预算表中的排序方式。
要为部件分配使用区域，请单击部件的使用区域字段，然后单击该字段中的浏览按钮，并从使用区域库中进行选择。 要为部件分配阶段，请单击部件的阶段字段，然后单击该字段中的浏览按钮，并从阶段库中进行选择。
11、点击确定.
提示：如果您希望能够选择和编辑天花板框架部件或将其包含在部件一览表中，则必须首先使用“转换框架到部件”工具将它们转换为实际部件元件。
指定屋顶框架选项
当你显示框架时，你可以看到屋顶有一个框架配置分配给他们。并包含在项目估算中。 框架配置中的设置允许您指定是否要显示和量化屋顶框架中的每个组件。 您可以为配置中的每个部件分配部件类型，使用区域和阶段，您还可以自定义框架配置。
指定屋顶框架部件
1、在非框架视图（常规视图）中，选择要更改的屋顶。 您还可以在型录中为屋顶指定框架部件。
2、右键点击选择属性或者选择编辑>修改元件>属性
3、在基本属性页面。点击指定框架按钮。屋顶框架对话框出现。
4、要选择椽部件，请单击椽区域中的部件字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
5、要定义椽子间距，请编辑a间距中的值。
6、要选择“开口的楣”部件，请单击“开口的楣”区域中的部件字段，然后单击该字段中的浏览按钮以显示部件型录。 在“进入型录”对话框中选择所需的部件，然后单击“确定”。
7、要控制框架中的每个部件是否显示在框架中并包含在项目预算中，请单击部件的“包括在框架中”字段中，然后选择是或否。
8、您可以为椽子和开口的楣部件分配唯一的使用区域和阶段。使用区域有助于确定材料用于或可用于施工现场。阶段是指使用材料的施工阶段。 阶段和使用区域可用作预算报表模板中的排序。 排序将确定材料在项目预算表中的排序方式。
要为部件分配使用区域，请单击部件的使用区域字段，然后单击该字段中的浏览按钮，并从使用区域库中进行选择。 要为部件分配阶段，请单击部件的阶段字段，然后单击该字段中的浏览按钮，并从阶段库中进行选择。
9、点击确定
注意：其他框架详细信息可以在屋顶的支撑物和细节属性页上找到。
提示：如果您希望能够选择和编辑屋顶框架部件，或将其包括在部件一览表中，
则必须首先使用“转换框架到部件”工具将它们转换为实际部件元件。
转换框架到部件
当屋顶、地板、天花板和表面被创建时，他们的框架不能被选择和编辑，并不会出现在部件一览表中。使用转换框架到部件工具，你可以立即将屋顶、地板、天花板和表面的框架转换成实际的部件，这样你可以选择，编辑以及在部件一览表中体现。
转换框架到部件.
1、选择“插入”>“部件”>“转换框架到部件”，或单击“建筑”工具栏上的“部件”按钮旁边的向下箭头，然后选择“转换框架到部件”。
2、选择要转换框架的屋顶，地板，天花板或表面。 如果您处于2D平面视图中，请单击元件的边缘。 如果是3D视图，请单击元件表面上的任意位置。 （注意：自动地板只能以3D视图模式选择）
框架将自动转换为部件
3、右键点击选择完成。
