第二十章：视图管理窗口
视图管理

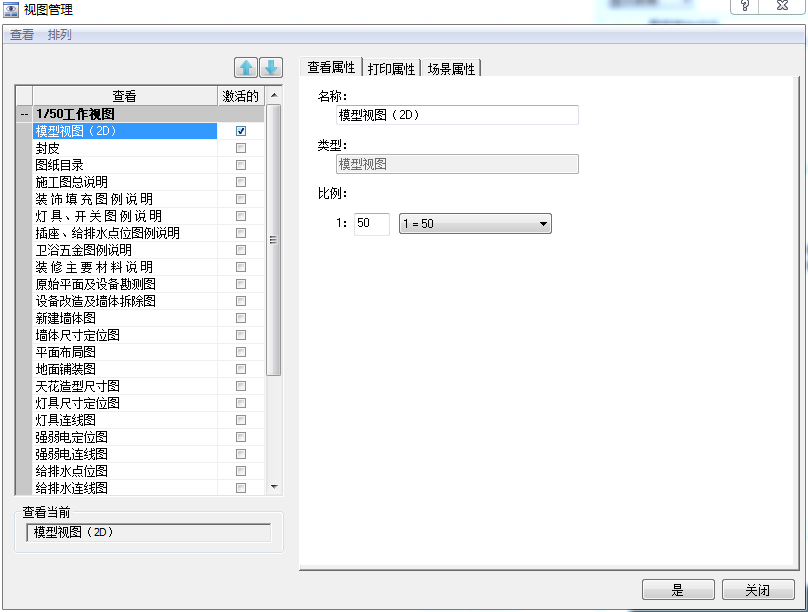

视图管理包含视图窗口的列表，允许您打开，关闭，创建和编辑视图。 每个新项目至少有一个预定义的视图窗口。 模型视图视图窗口是您构建和编辑3D模型的位置。 工作表视图窗口将进入2D制图模式，您可以在其中创建施工图纸。
您可以根据需要轻松创建新的视图窗口。 每个窗口可以有不同的视图设置。 例如，您可能需要在一个2D平面视图窗口中显示线框，以及在另一个窗口中显示3D视图。
创建新视图窗口时，可以使用“窗口”菜单或查看标签选项卡在打开的视图窗口之间切换。 您可以使用层叠打开视图和瓷砖铺贴打开视图工具同时显示多个视图窗口。
视图窗口可以移动，调整大小和关闭。 您可以编辑在视图管理中列出的视图的名称和比例，以及指定每个视图的打印属性。
进入到视图管理
1、选择查看>视图管理或者在视图控制工具栏点击
，或者右键点击任何视图查看标签选择视图管理。
在视图管理中添加新的群组
视图按群组排列，以方便组织。 您可以向视图管理中添加群组以帮助您组织视图。
在视图管理中创建新的组
1、选择查看>视图管理或者在视图控制工具栏点击
或者右键点击任何视图查看标签选择视图管理。
2、在视图管理窗口中，选择排列>添加群组或者在左侧面板中右键点击选择排列>添加群组。新的组添加到列表中。
3、在右侧面板中的名称编辑框中编辑群组的名称。
现在，您可以向群组添加视图，或将现有视图移入群组。
在视图管理中重命名群组
在视图管理中重命名群组
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、在视图管理对话框中，选择你想重命名的群组。查看属性出现在右侧面板中。
3、在名称编辑框中编辑名字。
4、点击确定。
在视图管理中删除群组
在视图管理中删除群组
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、在视图管理对话框中，选择你要删除的群组。
3、选择排列>移除群组或者在左侧面板中右键点击选择排列>移除群组。该群组被删除。
注意：如果群组包含视图窗口并且您想要删除它，则视图也将被删除。 如果你不想删除群组里的视图窗口，您可能首先想要将视图移动到另一个群组。
在视图管理中展开和折叠群组
视图窗口包含在视图管理中的群组中。 您可以同时展开或折叠单个群组或所有群组。
展开和折叠群组
1、选择查看>视图管理或者在视图控制工具栏点击，或者右键点击任何视图查看标签选择视图管理。
2、要展开当前折叠的组，请点击群组名称左侧的小加号（+）。
3、要立即展开所有组，请选择排列>显示所有，或在左窗格中右键单击，然后选择排列>显示所有。
4、要折叠当前展开的群组，请单击群组名称左侧的小减号（ - ）。
5、要立即折叠所有群组，请选择排列>全部折叠，或在左窗格中右键单击，然后选择排列>全部折叠。
创建新的视图窗口
每个新项目至少包含一个预定义的视图窗口。
您可以使用视图管理创建新的视图窗口，并为每个窗口指定不同的视图设置。 例如，您可能需要创建一个名为“3D视图”的视图窗口，并在该窗口中显示3D视图。
如果产品包含工作表视图模式，您可以创建模型视图窗口或工作表视图窗口。 在“模型视图”窗口中构建，编辑和查看模型。 创建工作表视图窗口时，将自动切换到2D制图模式。 在这里您可以创建详细和准确的施工文件。
视图窗口存储在群组中，便于组织管理。 您可以将视图窗口添加到默认组，也可以根据需要创建自己的群组。 您可以使用视图管理或通过绘图区域下方的视图查看标签添加视图。
在视图管理中创建新的视图
1.选择“查看”>“视图管理”，或在 “视图控制”工具栏点击，或右键单击任意视图查看标签选项卡，然后选择“视图管理”。
2、在“视图管理”对话框的左窗格中，选择要添加视图的群组。
3、选择查看>添加模型视图或添加工作表（取决于要创建的视图类型），或在左窗格中右键单击，然后选择添加模型视图或添加工作表。 模型视图窗口将包含您的实际3D模型。 在模型视图中，您可以构建和编辑模型。 选择工作表视图将使您直接进入2d制图模式，您可以在其中创建施工图纸。
4、在右窗格中的“名称”编辑框中，键入视图窗口的名称。
5、选择视图的视图比例。
视图比例是纸张上的单位与现实单位的比例。 如果比例设置为1:50，纸上的1mm将代表现实模型的50mm。 例如，3000mm的墙在纸上会显示为60mm。视图比例在工作表视图中变得特别重要，您可以在其中创建所有可打印的工作图纸。 （请注意，打印比例与视图比例可以设置为不同）。
6、如果要在此时定义视图的打印设置，请选择右窗格中的打印属性选项卡，然后定义打印设置。
7、单击“确定”。新视图成为当前视图窗口。
通过视图查看标签创建新的视图
1、右键单击任何视图窗口选项卡，然后选择添加模型视图或添加工作表（具体取决于要创建的视图类型）。新的视图将立即添加到查看标签。
2、要编辑视图窗口的属性（例如名称和视图比例），请右键单击视图查看标签选项卡并选择视图管理。
复制视图窗口
您可以复制现有的视图窗口以创建新的视图窗口。 复制视图时，视图的内容和显示设置将复制到新的视图窗口。 “复制视图”工具在“模型视图”和“工作表视图”窗口上都可用。 您可以在视图管理中或通过视图查看标签选项卡复制视图。
在视图管理中复制视图
1、选择查看>视图管理或者在视图管理中点击或者右键点击任何视图查看标签选择视图管理。
2、在“视图管理”对话框的左窗格中，选择要复制的视图窗口。
3、选择“查看”>“复制查看”，或右键单击并选择“复制查看”。
要通过视图选项卡复制视图：
1、右键单击要复制的视图窗口选项卡。
2、选择复制查看。
重命名视图窗口
您可以在视图管理器中，通过访问视图窗口的查看属性，您可以在视图管理中编辑视图窗口的名称。
当视图窗口是当前视图窗口时重命名视图窗口：
1.选择“查看”>“视图属性”，或在视图窗口中右键单击，然后选择“视图属性”。
2.在“查看属性”对话框中，在“名称”编辑框中键入新名称。
3.单击“确定”。
在视图管理中重命名视图窗口：
1、选择查看>视图管理，或在视图控制工具栏点击，或右键单击任何视图查看标签选项卡，然后选择视图管理。
2、在“视图管理”对话框的左侧，选择要重命名的视图窗口。 它的查看属性出现在右窗格中。
3、在右窗格中的“名称”编辑框中编辑视图的名称。
4、点击确定。
打开视图窗口
如果您已通过视图管理或通过单击视图窗口的关闭按钮关闭了视图窗口，则可以通过在视图管理中使其处于活动状态再次打开视图窗口。
打开视图窗口
1、选择查看>视图管理或者在视图控制工具栏点击，或者右键点击任何视图查看标签选择视图管理。
2、单击视图窗口名称旁边的复选框将其激活。 它出现在窗口的菜单以及视图查看标签选项卡上，如果您已打开视图查看标签。
打开所有视图窗口
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、在视图管理对话框中，选择查看>设置所有为激活，或在左窗格中右键单击并选择设置所有为激活。
关闭视图窗口
默认情况下，当您启动项目时，模型视图窗口打开。 其他的视图窗口可能会打开，这取决于您使用的软件版本以及模板。 您可以通过单击视图窗口的关闭按钮或通过右键单击视图查看标签选择关闭视图，或在视图管理中将其关闭，从而关闭单个视图窗口。
从窗口关闭视图窗口：
1、单击视图窗口右上角的关闭按钮。
使用视图管理关闭视图窗口：
1、选择查看>视图管理，或单击视图控制工具栏，或右键单击任何视图查看标签，然后选择视图管理。
2、取消视图名称旁边的勾选框，使视图无效。
关闭所有视图窗口
1、选择查看>视图管理或者在视图控制工具栏上点击或者右键点击任何视图查看标签栏选择视图管理。
2、在视图管理对话框中，选择查看>设置所有为闲置，或在左窗格中右键单击并选择设置所有为闲置。
从视图查看标签关闭视图窗口
1、右键点击你想关闭的视图窗口。
2、选择关闭视图。
删除视图窗口
您可以通过从视图管理中删除视图窗口或通过在视图查看标签的右键单击菜单上选择删除视图工具来删除视图窗口。
从视图管理中删除视图窗口
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、选择删除视图。
3、在视图管理窗口中，选择查看>删除视图或者在左侧面板中右键点击选择删除视图。
从视图查看标签中删除视图窗口
1、右键单击想要删除的视图窗口的查看标签。
2、选择删除视图
3、单击“确定”以确认要永久删除视图。
在视图管理中重新排列视图窗口
您可以在视图管理中向上或向下移动视图窗口，以控制它们包含在哪个组中，或者更改它们在列表中的位置。
在视图管理中重新排列视图窗口
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、在视图管理对话框中，选择你想要移动的视图。
3、选择排列>向上移动或向下移动，或在左窗格中右键单击，然后选择排列>向上移动或向下移动。
显示/隐藏视图查看标签
打开视图查看标签时，在绘图区域下方将显示一行视图查看标签。 每个标签表示视图管理中的打开视图窗口。 查看标签可以轻松地从一个视图窗口切换到另一个视图窗口。
打开/关闭视图查看标签
1.选择设置>程序设置或在设置工具栏点击
。
2.在“程序设置”对话框中，单击左侧列中的“工作区域”。
3.在“工具显示”区域中，选中或取消选中“查看标签”复选框。
4.单击“确定”。
将视图窗口设置为当前视图窗口
如果您有多个视图窗口，您可以使用视图管理，设置当前选择的特定视图窗口为当前视图窗口。
设置当前的视图窗口
1、选择查看>视图管理或者在视图控制工具栏点击或者右键点击任何视图查看标签选择视图管理。
2、在“视图管理”对话框中，选择要应用当前的视图窗口。
3、选择查看>设置当前，或在左窗格中右键单击并选择设置当前。 所选视图窗口现在是当前的视图窗口。
在视图窗口之间切换
所有打开的视图窗口都显示在软件菜单栏→窗口的菜单中，从而可以轻松地从一个窗口切换到另一个窗口。 此外，如果已打开视图查看标签，则每个打开的视图窗口的视图查看标签都会显示在绘图区域下方。
要使视图窗口成为当前视图窗口，只需从窗口菜单中选择它，或者选择视图在绘图区域下方的相应视图查看标签。
平铺视图窗口
默认情况下，每次只显示一个最大化视图窗口。 使用瓷砖铺贴打开视图工具，您可以立即在绘图区域中的平铺所有激活的视图窗口。你可以通过 这个伟大的方式在不同视图来看到你的设计。 当您在一个视图窗口中进行更改时，设计会在所有其他视图窗口中自动更新。
平铺所有激活的视图窗口：
1、选择窗口>瓷砖铺贴打开视图。
层叠打开视图
默认情况下，每次只显示一个最大化视图窗口。 使用层叠打开视图工具，您可以立即以层叠的方式显示所有激活的视图窗口，当前的视图窗口在最前面。 一旦视图窗口层叠，你可以移动和调整每个视图窗口。
层叠打开视图窗口
1、选择窗口>层叠打开视图
返回到最大化视图
如果您已平铺或层叠打开了视图窗口，则可以通过最大化其中一个打开的视图窗口返回到最大化视图（只有一个视图窗口可见）。
最大化视图窗口
1.在视图窗口中单击要最大化的最大化按钮。
恢复视图窗口的先前排列：
如果您平铺，层叠或排列视图窗口，然后最大化其中一个视图窗口，则可以使用“向下还原”按钮返回到在使用最大化按钮之前的显示视图窗口排列。
恢复视图窗口的先前排列：
1、单击当前视图窗口右上角的“向下还原”按钮。
