第二十二章：工作表视图
在工作表视图中绘图
工作表视图是一个功能强大的2D制图绘图空间。 在这里，您可以找到所有的绘图和编辑工具，可以快速准确的创建施工图纸。
选择绘图区域下方的工作表视图标签可直接进入工作表视图。根据需要,你可以通过在视图查看标签上右键，选择视图管理，激活一些关闭显示的工作表窗口，你也可以创建更多工作表。

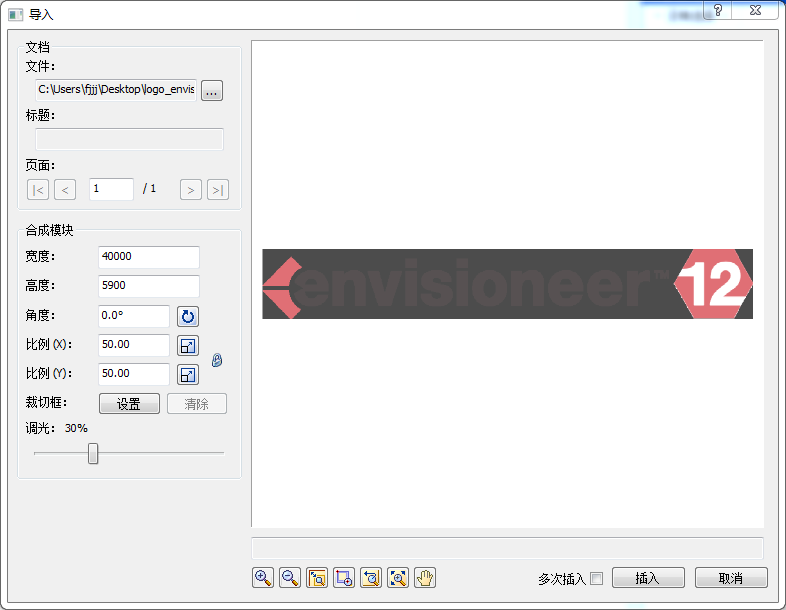

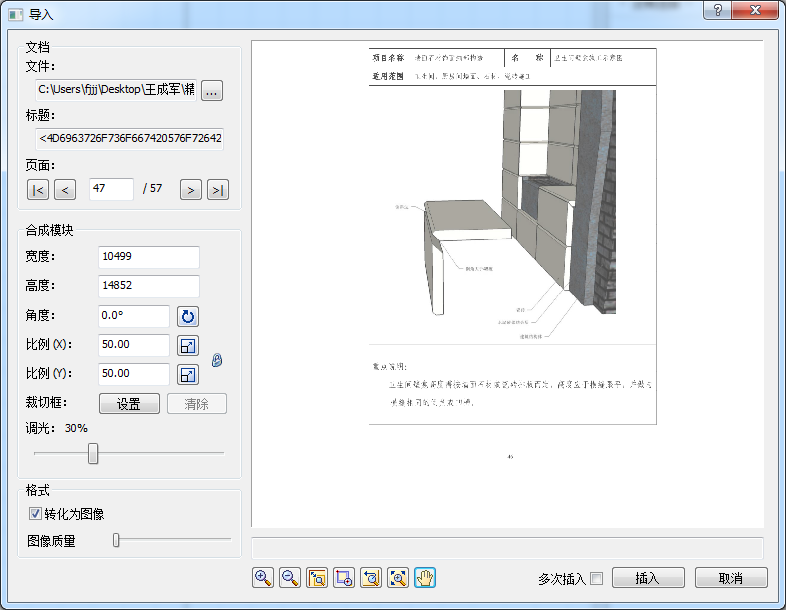

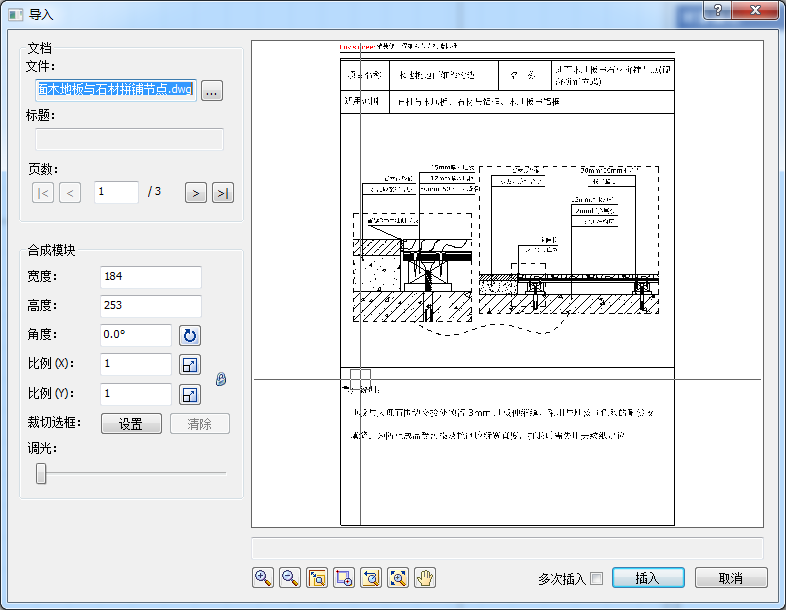

预定义的工作表视图窗口包含一些图框和模块。 如果您不想使用图框，你可以删除，也可以根据需要自定义。 您还可以使用导入CAD文件工具在程序的Drafting Objects文件夹中插入一个预定义的图块，或者使用DWG或DXF格式的自己的图框。 您还可以使用导入图片工具插入BMP，JPG或TGA图像，例如公司徽标。
您可以使用定义智能视图工具将模型视图插入工作表。 您可以插入2D平面视图，3D相机视图，3D快速预览，立面图和剖面图。
插入视图后，您可以开始对其进行注释。 您可以添加文本，尺寸，线条，形状，填充线，细节（如绝缘）和符号。

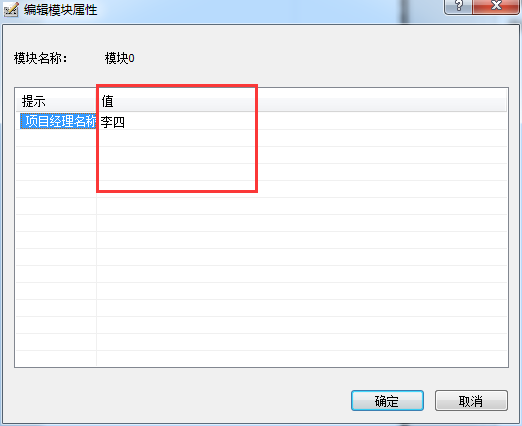

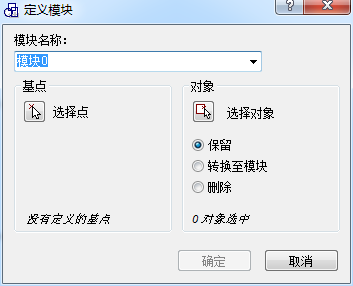

如果工作表包含您要在其他项目中重用的内容，则可以使用定义模块工具在模块中捕获它。 您甚至可以将用户定义的属性附加到模块，以实现最大的多功能性和控制。
在工作表视图中绘制的所有都在图层上绘制。 这提供了对线型，线宽和颜色的控制，以及是否可以查看，选择或标绘打印。
提示：在模型视图中有三个强大的尺寸标注工具，自动外部尺寸，自动内部尺寸和房间尺寸。您可能需要在工作表视图中插入2D平面视图之前使用它们。
工作表视图
打开新项目时，将显示模型视图窗口。这是您构建，编辑和查看3D模型的位置。 当切换到工作表视图窗口时，您将直接进入2D制图模式。工作表视图界面与模型视图界面不同。它提供了许多不同的绘图工具，帮助您创建专业的施工图纸。您可以通过使用定义智能视图工具插入模型的视图，例如平面图或立面图。然后，您可以根据图纸需要编辑和注释绘图。
转换到工作表视图
一旦创建了模型，就可以开始创建施工文档。 Envisioneer提供了一个完整的2D绘图模式称为工作表视图。 要进入工作表视图，您需要使用视图选项卡或窗口菜单打开工作表视图窗口。 您还可以从视图管理器打开工作表视图窗口。
转换到工作表视图
1.在绘图区域下面的视图查看标签选择视图选项卡，或在查看标签上右键选择视图管理，然后激活一些工作表视图窗口，单击窗口菜单并选择所需的视图。
工作表视图环境
工作表视图的布局类似于在模型视图中看到的布局。 屏幕顶部有一个标题栏，菜单栏和工具栏区域。
在绘图区域下方，您将看到视图选项卡，您可以在视图窗口之间切换。 在屏幕底部，您可以在模型视图中看到相同的状态栏。
在工作表视图中，屏幕右侧的信息面板显示图形属性。
插入工具栏
“插入”工具栏提供对许多强大的自动化工具的访问，这些工具将帮助您开始工作表。 使用定义智能视图工具可插入3D模型的视图，无论它是2D平面图，立面图，剖面图还是3D视图。 如果您的模型更改，您可以立即更新工作表上的视图以反映更改。 使用导入CAD文件工具，您可以插入DWG或DXF格式的标题模块，细节和符号。 使用导入PDF工具导入PDF文件，根据需要缩放和旋转。 使用导入图像工具，您可以导入任何JPG，BMP或TGA格式的图像，如公司徽标。 你可以使用定义模块工具捕获模块中可以保存并插入到其他工作表中的一组图形。
绘画工具栏

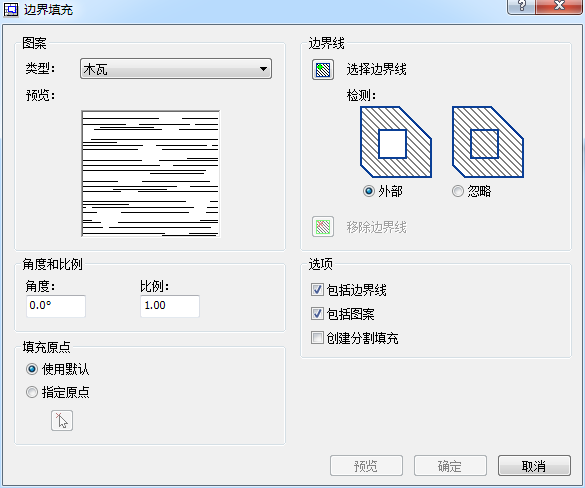

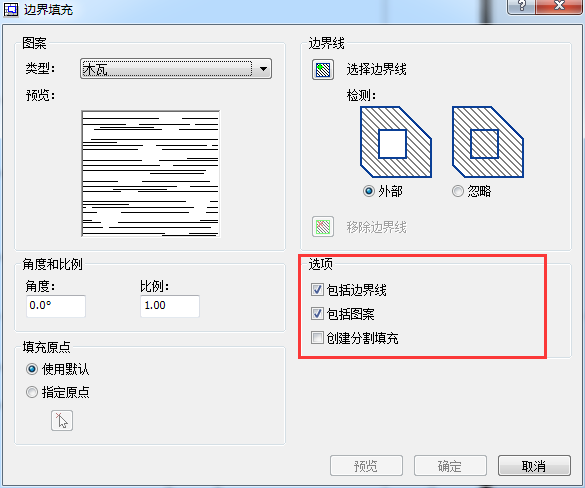

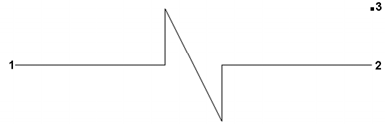

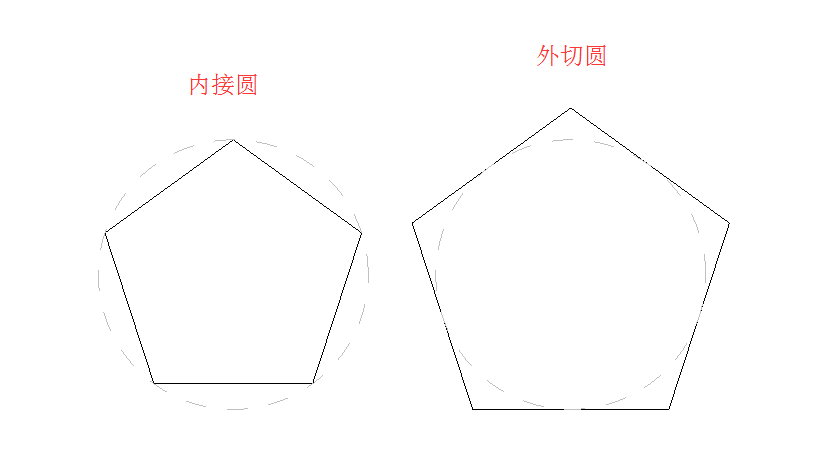

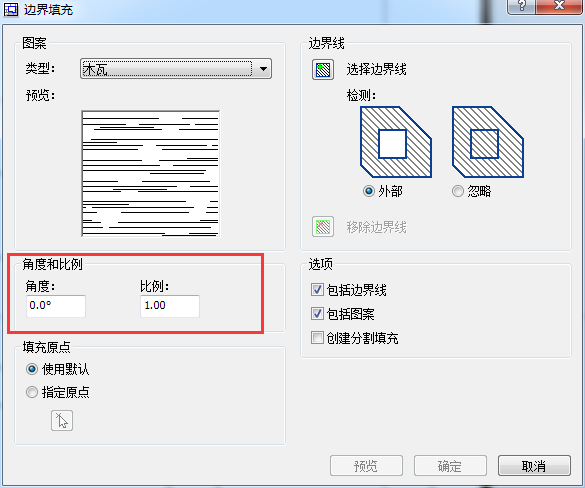

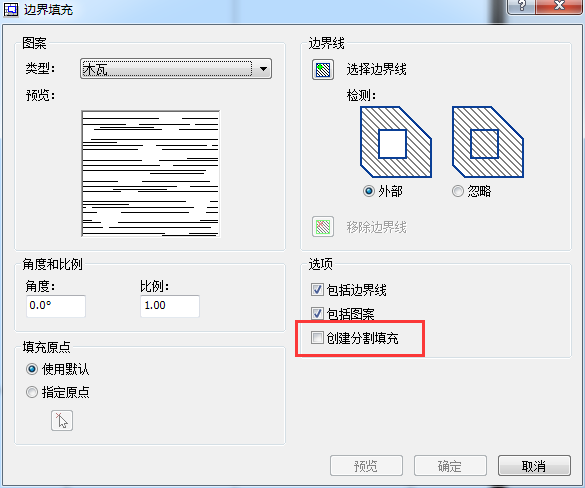

绘制工具栏包含多个绘图工具：线，连续线，圆形，弧形，多边形，边界填充，刚性绝缘物，玻璃棉绝缘层，木材截面，石工截面和剪切线。
修改工具栏

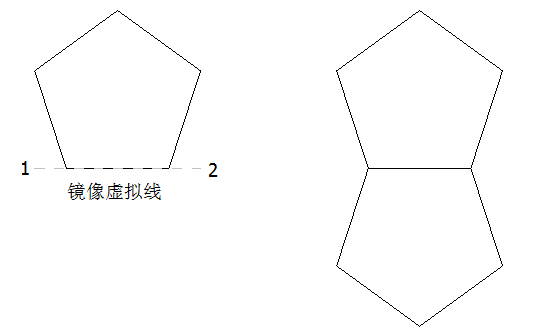

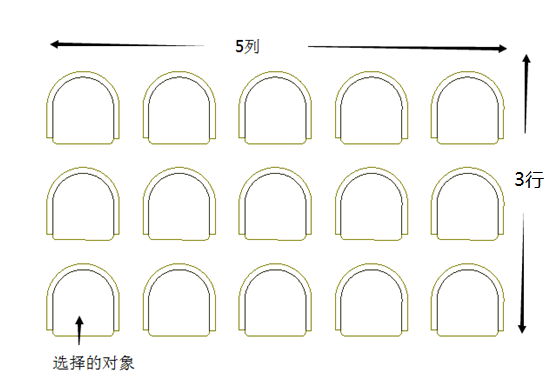

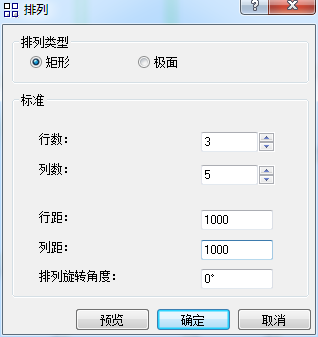

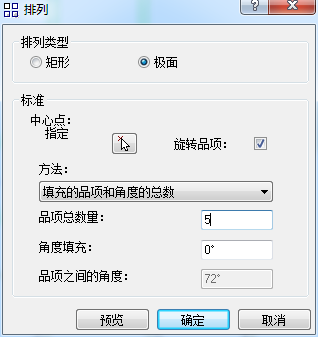

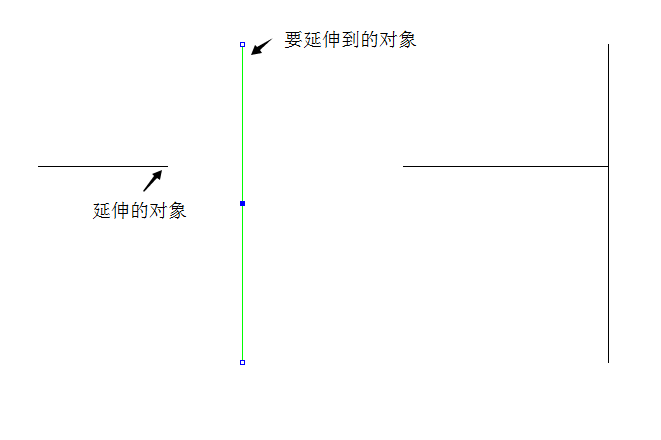

“修改”工具栏包含用于编辑视图中的图形的各种工具：删除，移动，旋转，复制，排列，位移，拉伸，缩放，镜像，缺口，延伸，修剪，圆角，连接连续线和爆破。
工具工具栏

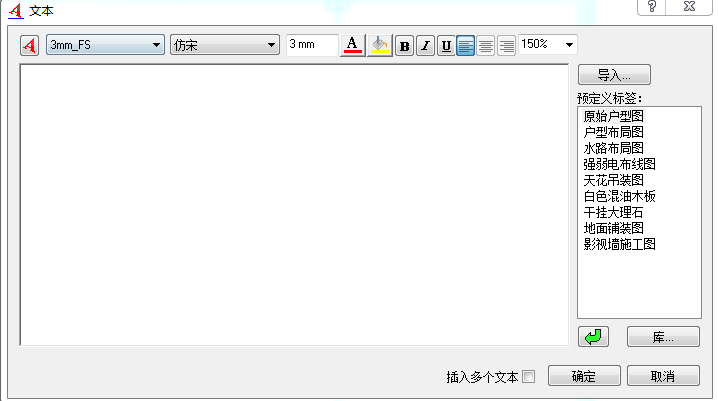

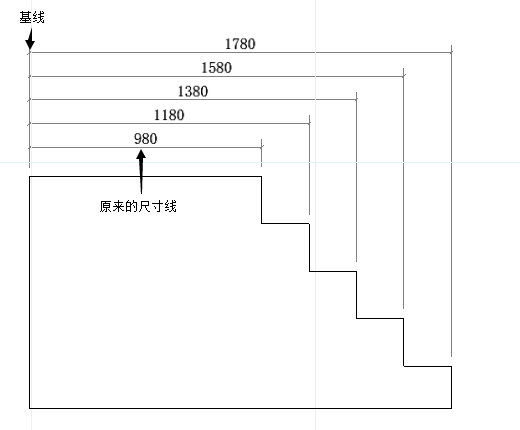

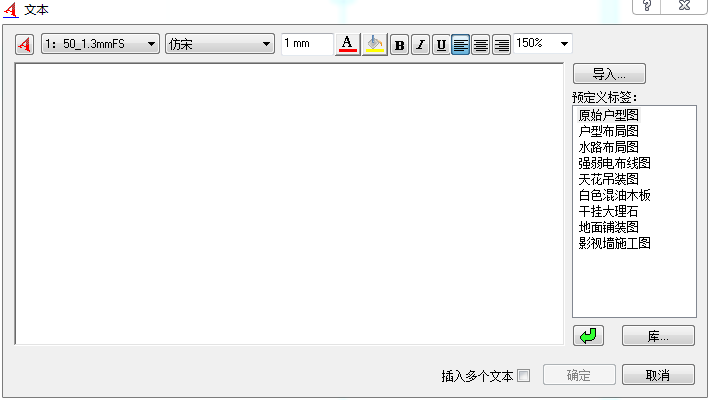

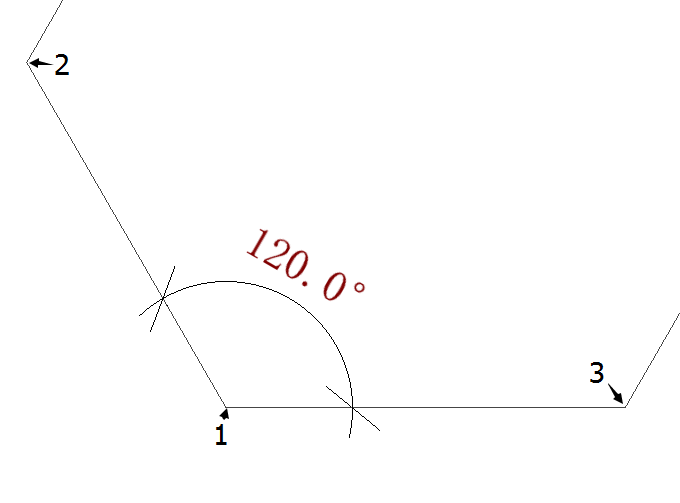

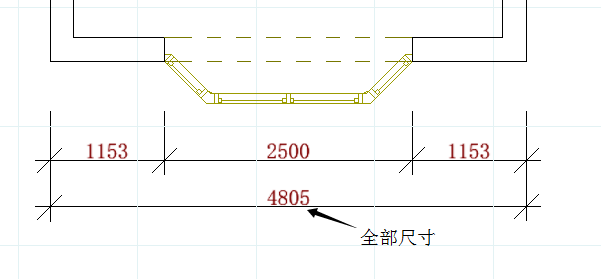

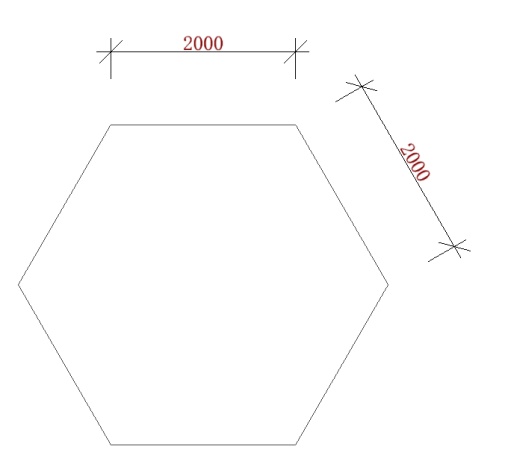

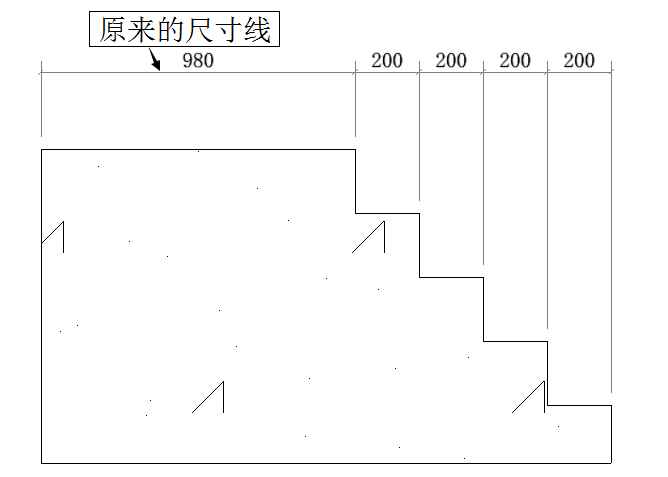

插入预定义标签或自定义文本，以及直线，对齐和角度尺寸。 使用连续，基线和全部尺寸工具在现有尺寸上构建，使用对齐，合并和拆分尺寸工具编辑尺寸。 使用测量工具快速确定任意两点之间的距离。
图层属性工具栏
属性工具栏指示当前图层，以及分配给该图层的颜色，线型和线宽。 您可以通过从图层设置下拉框中进行选择来覆盖图层设置。 工具栏还提供对“图层属性”对话框的访问。
查看工具栏
视图工具栏包含一整套缩放和平移工具：放大，缩小，缩放实时，缩放窗口，缩放上一页，缩放到适合和平移。
绘图区域
默认情况下，绘图区域显示一个虚拟纸张，其后面有一个影子。 这表示在视图的打印属性中设置的纸张大小。 如果在视图的打印属性中更改纸张尺寸，则虚拟纸张将更新以反映新尺寸。 显示虚拟纸张可让您查看工作表内容将如何在打印页面上显示。 如果需要，您可以禁用虚拟纸张以创建标准外观，在整个绘图区域中只显示背景。
默认情况下，如果您启用了虚拟纸张，打印边距将用虚线标记。 这些是在当前为视图选择的打印机属性中设置的页面边缘线。 如果需要，您可以禁用页面边缘线的显示。
每个预定义的工作表都包含一个示例图纸边框，您可以根据需要删除或编辑它。 您可以插入任何预定义或自定义标题模块，以及模型的各种视图。 在这里您可以编辑和细化您的绘图，以创建一个详细，准确的施工文档。
十字线，挑选框和光标
在“工作表视图”中，您将看到十字线，它们是表示两个坐标轴的线。 在十字线的中心是一个挑选框，一个用于选择图形的正方形。 当您将指针移动到绘图区域之外时，您会看到一个光标，一个用于访问菜单和工具栏的箭头。 在调整窗口大小时，光标也可能变为双箭头。

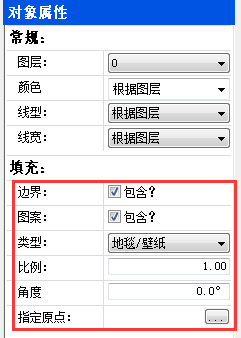

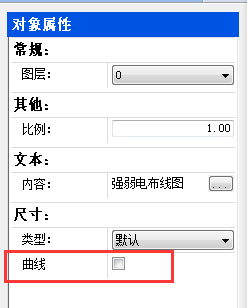

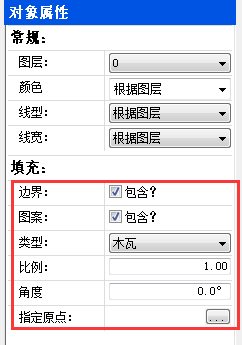

对象属性面板
“对象属性”面板显示当前选定对象的属性，例如分配给它的图层。 您可以通过在面板中进行不同的选择来编辑属性。
在工作表视图中控制纸影的显示
默认情况下，在工作表视图中的绘图区域中会显示一张带有影子的虚拟纸张。 这张纸代表视图的打印属性中的纸张尺寸选择。 显示虚拟纸张可让您了解工作表内容如何适合和显示在打印页面上。 如果要创建在整个绘图区域中显示实心背景的标准外观，则可以禁用纸影显示。

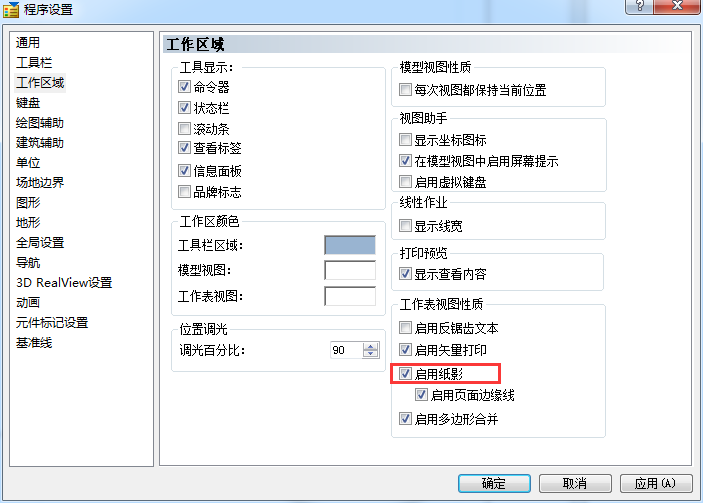

控制纸影的显示：
1.选择设置>程序设置或在设置工具栏点击
2.在“程序设置”对话框中，单击左侧列中的“工作区域”。
3.在工作表视图性质区域中，选中或取消选中启用纸影复选框。
4.单击“确定”。
控制工作表视图中页面边缘线的显示
默认情况下，虚线在工作表视图中的虚拟纸张上显示，以显示页面边缘的位置。 页面边缘线表示打印机不打印任何内容（即不可打印区域）。

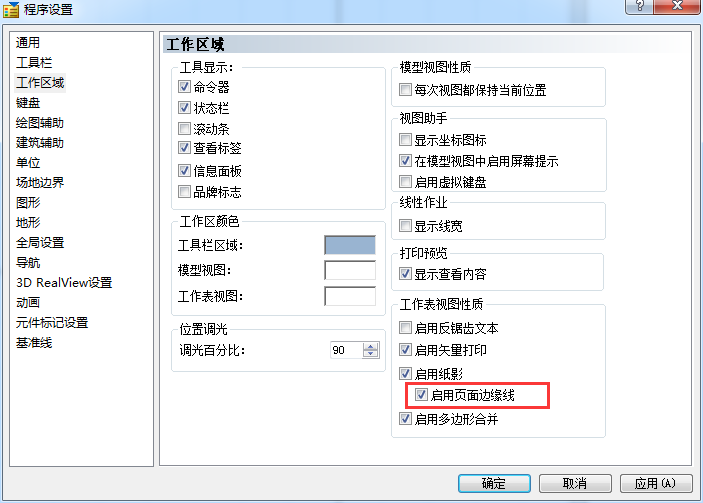

控制页边距线的显示：
1.选择设置>程序设置或在设置工具栏点击
2.在“程序设置”对话框中，单击左侧列中的“工作区域”。
3.在工作表视图性质区域中，选中或取消选中启用页面边缘线复选框。
4.单击“确定”。
注意：只有启用了纸影，才能显示页面边缘线。
图层控制
图层类似于基于纸张的绘图中使用的覆盖图层。它们用于按功能组织图形和组信息的内容。 例如，您可能有一个专用于文本和尺寸的图层，另一个专门用于填充的图层。
工作表视图中的所有对象都在图层上绘制。 在绘制时，新项目将放置在当前图层上。 在工作表视图中有一些可以使用的预定义图层。 您可以编辑这些图层的属性，或创建新的图层。
通过将对象放在图层上，您可以确定以下内容：
•图层上的对象是否可见
•是否可以选择图层上的对象进行编辑
•将什么颜色，线型和线宽分配给图层上的对象
•是否打印对象
选择要绘制的图层
在“工作表视图”中绘制或插入对象之前，应选择要放置的图层。
快速选择图层
1、单击图层属性工具栏上的图层下拉框，然后选择所需的图层。
在“图层属性”对话框中使图层成为当前图层：
1.选择“查看”>“图层属性”，或在“图层属性”工具栏点击
。
2.选择要设为当前的图层。
3.单击

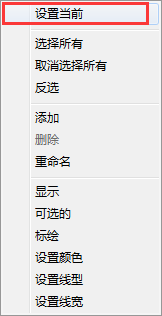

，或右键单击并选择设置当前。
为当前项目创建新的图层

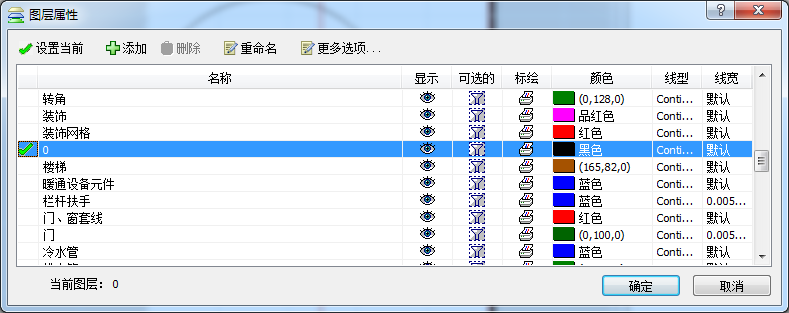

您可以轻松地为当前项目创建自己的图层，并定义其名称，颜色，线型和线宽。 您还可以控制图层上的对象是否可见，可选择或打印。 在工作表视图中创建的图层特定于当前项目，并且将在当前项目的所有工作表视图中使用。 如果要创建可在其他项目中使用的图层，请将其添加到图层库。
为当前项目创建新图层：
1、在工作表视图中，选择查看>图层属性，或者在属性工具栏点击
2、在图层属性对话框中，点击
或右键单击图层列表，然后选择添加。 您也可以单击
并选择添加。 在当前选定的图层下添加名称为图层1的新图层。
3、要编辑图层的名称，请单击当前名称，然后键入所需的名称，然后按Enter键。 或单击
，然后键入所需的名称。
4、要控制图层上对象的可见性，请单击显示列中的眼睛图标
。
5、要控制图层上对象的可选择性，请单击“可选的”列中图层的过滤器图标
。
6、要控制是否打印图层上的对象，请单击标绘列中图层的打印机图标
以打开和关闭打印。
7、要编辑分配给图层的默认颜色，请单击颜色字段内部，然后从颜色列表中进行选择。或选择其他以访问颜色对话框。
8、要编辑图层的默认线型分配，请在线型字段内单击，然后从线型列表中进行选择。 或者选择其他以访问线型对话框。
9、要编辑图层的默认线宽分配，请在线宽字段内单击，然后从线宽列表中进行选择。 或者选择其他以访问线宽对话框。
10、点击确定。
在当前项目中编辑图层
您可以在当前项目中添加，编辑，重命名和删除图层。 图层属性包括图层名称，颜色，线型和线宽。 您还可以指定图层是否可见，是否可选，以及是否打印。 您可以同时编辑单层或多层的设置。
在工作表视图中定义的图层是特定于当前项目的，您所做的任何更改将应用于当前项目中的所有工作表视图。 如果要定义可在其他项目中使用的图层，请改为编辑图层库。
在当前项目中编辑图层属性
1、在工作表视图，选择查看>图层属性或者在属性工具栏点击
2、要重命名图层，请选择列表中的图层，然后单击，或右键单击并选择重命名
。 键入新名称，然后按Enter键。
3、要添加图层，请单击
，或右键单击并选择添加。 名为图层1的图层将添加到列表中。 您可以编辑图层的属性以满足您的需要。
4、要删除图层，请选择列表中的图层，然后单击
，或右键单击并选择删除。 您不能删除当前有对象的图层。
5、要编辑图层的属性，请选择要编辑的图层。 如果要同时编辑多个图层，请使用以下方法之一选择要编辑的图层：
要选择一组顺序图层，请单击组中的第一个图层，然后按住Shift键选择组中的最后一个图层。
要一次选择多个图层，请在选择图层时按住CTRL键。
要选择所有图层，请右键单击图层列表，然后选择选择所有，或单击
并选择选择所有。 要取消选择所有图层，请右键单击
。，或单击
并选择
如果选择了某些图层并希望反转选择，以便选择它们，并选择所有其他图层，请在图层列表中右键单击，然后选择
。
6、根据需要编辑设置。 您可以简单地单击字段内部进行编辑，或者如果选择多个图层，请使用右键菜单或下面描述的菜单上的显示，可选，绘图，设置颜色，设置线型和设置线宽等选项。 如果选择多个层，则相同的更改将应用于所有选定的层。
设置为显示： 控制图层上的对象是否可见。 单击眼睛图标可切换可见性。
图层可见
图层不可见
可选：控制是否可以选择图层上的对象。 单击过滤器图标以打开或关闭可选择性。
图层上的对象是可选择的
图层上的对象不可选
标绘： 控制是否打印图层上的对象。 单击打印机图标以打开或关闭打印状态。
图层上的对象可以打印
图层上的对象不能打印
颜色：图层上对象的颜色。 单击颜色框以显示颜色列表。 选择所需的颜色，或选择其他以访问颜色对话框。
线型： 用于在图层上显示对象的线型样式。 单击框以显示线型的列表。 选择所需的线型，或选择其他以访问线型对话框。
线宽: 用于在图层上显示对象的线宽样式。 单击框以显示线宽的列表。 选择所需的线宽，或选择其他以访问线宽对话框。
7、点击确定。
删除图层
如果您愿意，可以从图层列表中删除未使用的图层。
删除图层
1.选择“查看”>“图层属性”，或在“图层属性”工具栏单击
2.在“图层属性”对话框中，单击要删除的图层。
3.单击
，或右键单击并选择“删除”，或单击
并选择“删除”。 该图层被删除。
将对象转到另一个图层
通过在“图层属性”工具栏或“对象属性”面板中选择图层，可以将已绘制的对象转到另一个图层。
将对象转到另一个图层
1.选择对象。
2.在“对象属性”面板中，从“图层”下拉框中选择要将对象转到的图层。 或者，从图层属性工具栏上的图层下拉框中选择一个图层。
注意：将对象传输到另一个图层不会使该图层置为当前。

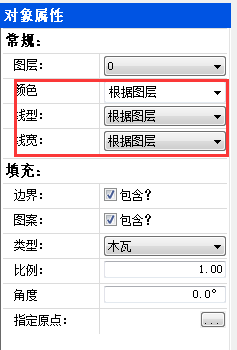

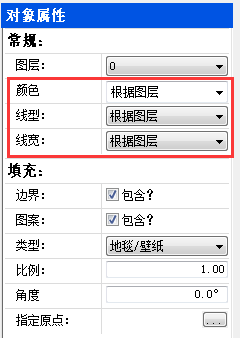

覆盖颜色，线条类型和线宽
默认情况下，图层属性工具栏上的颜色，线型和线宽设置为根据图层，这意味着新对象的颜色，线型和线宽由其绘制使用的图层设置决定。 例如，如果图层的颜色设置为红色，则绘制在该图层上的对象将为红色。 但是，如果在“图层属性”工具栏上选择特定颜色，则该颜色将用于所有新对象，覆盖当前图层的默认颜色。 这同样适用于线型和线宽。
•要在绘制对象之前覆盖图层设置，请在“图层属性”工具栏上选择所需的颜色，线型或线宽。
•要在绘制对象后编辑对象的颜色，线型或线宽，请选择对象，然后在“对象属性”面板中进行所需的更改。
控制图层的可见性
您可以通过编辑其属性来使图层可见或不可见。 隐藏图层可以通过从视图中隐藏不必要的对象来减少绘图的复杂性，而无需将其从绘图中删除。 例如，您可以隐藏包含构造线的图层。
控制图层的可见性
1、选择查看>图层属性或者在图层属性工具栏点击。
2、在图层属性对话框中，单击显示列中的图层的眼睛图标可切换可见性。
图层可见
图层不可见
要同时切换多个图层的可见性，请选择图层，然后右键单击并选择显示，或单击
并选择显示。
要选择多个图层，请在选择图层时按住CTRL键。 如果要选择一组顺序图层，请选择组中的第一个图层，然后按住Shift键，选择组中的最后一个图层。
要选择所有图层，请右键单击图层列表，然后选择选择所有，或单击
并选择选择所有。 要取消选择所有图层，请右键单击图层列表，然后选择取消选择所有，或单击
并选择取消选择所有。
3、点击确定。
注意：图层可见性的更改只在工作表适用。
控制在图层上选择和编辑对象
您可能想要具有包含您不希望任何人能够编辑的对象的特定图层。 您可以通过编辑图层的属性来确定图层上的对象是否可选。 如果图纸与其他人共享，这可能特别有用。
控制图层上对象的可选择性：
1.选择“查看”>“图层属性”，或在“图层属性”工具栏点击
2.在图层属性对话框中，单击可选的列中图层的过滤器图标以打开和关闭可选择性。
图层上的对象是可选择的
图层上的对象不可选
要同时切换多个图层的可选择性，请选择图层，然后右键单击并选择“可选”，或单击
并选择“可选”。
要选择多个图层，请在选择图层时按住CTRL键。 如果要选择一组顺序图层，请选择组中的第一个图层，然后按住Shift键，选择组中的最后一个图层。
并选择选择取消选择所有。要选择所有图层，请右键单击图层列表，然后选择选择所有，或单击
并选择选择所有。 要取消选择所有图层，请右键单击图层列表，然后选择取消选择所有，或单击
3、点击确定。
控制是否打印图层
您可以通过编辑图层的属性来确定是否打印图层。 如果关闭图层的标绘，则该图层上的对象仍会显示。 但是，如果图层设置为标绘不可见，则不会打印图层。
控制图层的打印设置：
1、选择查看>图层属性或者在图层属性工具栏点击
2、在图层属性对话框中，单击标绘列中图层的打印机图标以打开和关闭打印。
图层上的对象可以打印
图层上的对象不能打印
要同时切换多个图层的打印设置，请选择图层，然后右键单击并选择标绘，或单击并选择标绘。
要选择多个图层，请在选择图层时按住CTRL键。 如果要选择一组顺序图层，请选择组中的第一个图层，然后按住Shift键，选择组中的最后一个图层。
要选择所有图层，请右键单击图层列表，然后选择选择所有，或单击并选择选择所有。 要取消选择所有图层，请右键单击图层列表，然后选择取消选择所有，或单击并选择取消选择所有。
3、点击确定。

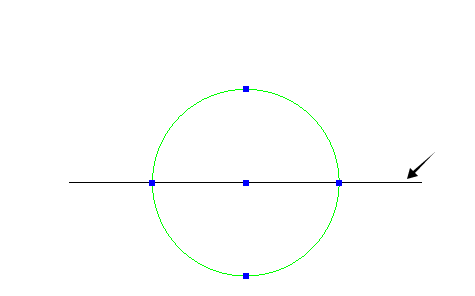

在工作表视图中使用对象捕捉

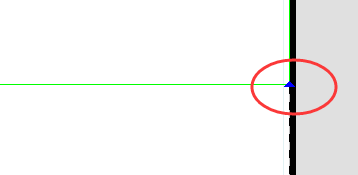

对象捕捉可帮助您在工作表视图中绘制和编辑时定位对象上的精确点，而无需知道它们的坐标。 例如，如果您沿着直线悬停选取框，则选取框将自动捕捉到该线的精确端点和中点，因为选取框靠近这些点。 只要您的选择框接近捕捉点，Envisioneer就会显示一个特殊标记。
工作表视图提供九个对象捕捉，以精确定位精确点。
末端点： 捕捉到现有线或弧的端点。
中点：捕捉到线或弧的中点。
中心： 捕捉到圆弧或圆的中心点。
最近点：捕捉到最接近选择框中心（十字准线相交处）的线，圆，圆弧或其他对象上的点。
交叉点：捕捉对象彼此交叉的点。

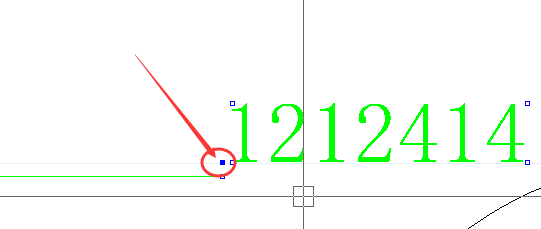

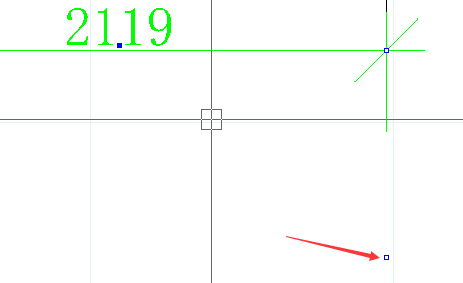

插入点： 捕捉到文本，模块，导入的模型视图和导入的CAD项目的插入点。
垂直： 捕捉到直线，圆弧或圆形上的点，形成从当前点到所选对象的垂直。
正切： 捕捉到对象上的点，该点在项目和另一个点之间形成切线。

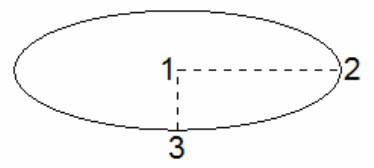

四分之一圆：四分之一圆是圆弧或圆的一部分。 这会捕捉到圆或圆弧上的0度，90度，180度和270度位置。
选择要使用的对象捕捉
默认情况下，在工作表视图中绘制和编辑时，所有九个对象捕捉都处于活动状态。 如果需要，可以禁用所选捕捉模式。
选择使用对象捕捉

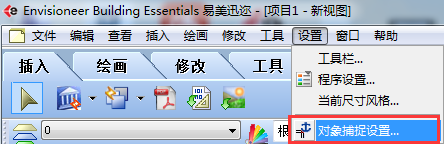

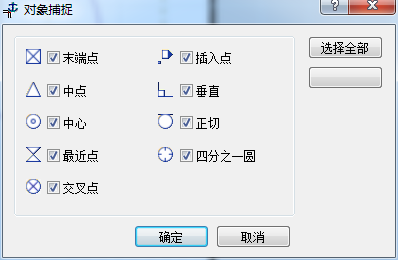

1.在工作表视图中，选择设置>对象捕捉设置。
2.取消选中您不想使用的捕捉模式的复选框。
末端点： 捕捉到现有线或弧的端点。
中点：捕捉到线或弧的中点。
中心： 捕捉到圆弧或圆的中心点。
最近点：捕捉到最接近选择框中心（十字准线相交处）的线，圆，圆弧或其他对象上的点。
交叉点：捕捉对象彼此交叉的点。
插入点： 捕捉到文本，模块，导入的模型视图和导入的CAD项目的插入点。
垂直： 捕捉到直线，圆弧或圆形上的点，形成从当前点到所选对象的垂直。
正切： 捕捉到对象上的点，该点在项目和另一个点之间形成切线。
四分之一圆：四分之一圆是圆弧或圆的一部分。 这会捕捉到圆或圆弧上的0度，90度，180度和270度位置。
3、点击确定。
使用特定对象捕捉（捕捉覆盖）
如果在工作表视图中绘制或编辑时要使用特定对象捕捉，则可以临时禁用所有活动对象捕捉，并选择要使用的特定对象捕捉。
使用特定的对象捕捉

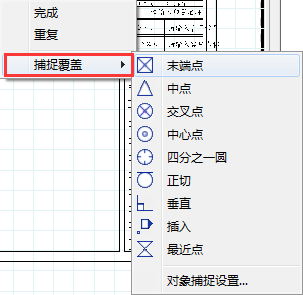

1、准备好选择点时，右键单击并选择“捕捉覆盖”，然后选择要使用的特定对象捕捉。
2、使用对象捕捉选择这些点。
一旦使用捕捉覆盖操作完成，所有已启用的对象捕捉将再次变为活动状态。
打开/关闭对象捕捉
如果在绘制和编辑时不希望对象捕捉处于活动状态，则可以禁用它。
打开/关闭对象捕捉
•按键盘上的F5，或
•单击状态栏上的对象捕捉按钮，或
•选择设置>程序设置，然后在绘图辅助中，选中或取消选中捕捉行为区域中的对象捕捉（F5）复选框
在工作表视图中为你的模型插入智能视图
使用定义智能视图工具，您可以快速插入在模型视图中创建的模型的任何视图，包括2D平面视图，立面图，剖面图，3D相机视图和3D快速预览视图。 将智能视图插入工作表时，智能视图及其设置将保存在项目内存，以便您可以使用插入智能视图工具将同一视图快速插入其他工作表。 如果您在模型视图中更改3D模型，则可以选择立即更新插入的智能视图以反映更改。
To insert a 智能视图:
插入智能视图

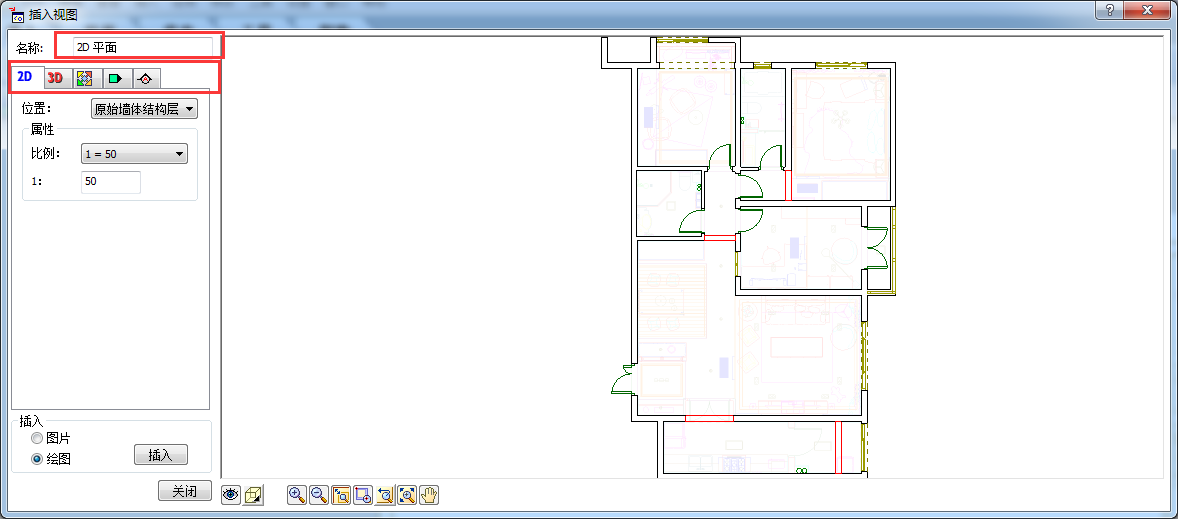

1、在工作表视图中，选择插入>智能视图>定义智能视图。
2、在“插入视图”对话框中，选择包含要插入的视图类型（2D，3D，立面图等）的选项卡。 名称编辑框将自动填充适当的名称（例如2D平面）。 如果您之前已插入此类型的视图，则会在名称后添加一个数字，以将其与先前的智能视图（例如2D平面1）区分开。 如果需要，您可以编辑名称。
3、选择您要插入的指定视图（例如，正立面图）。
4、对于除3D摄像机视图之外的所有视图类型，您可以在“属性”区域中为插入的视图指定缩放。 规模是纸上单位与现实单位的比例。为智能视图设置比例时，请考虑工作表的比例插入智能视图
5、如果要插入立面图或者剖面图，则对话框中将显示“基准线”窗格：
如果要在立面图或者剖面图中的关键点插入基准线，请从包括基准线下拉框中选择是。 否则，选择否。
如果要包括基准线，请在包括基准线选择是，在每个基准线放置选择是否包含，选择要放置基准线的点（地平面，楼层等建筑位置）。
要定义基准线，基准标记，引出线和文本的外观，请单击设置。
如果立面图或剖面图显示多个位置，则每个位置将包括基准线。
6、在“插入”区域中，选择要插入视图的格式。 “图片”选项插入光栅图像或位图，插入后可以调整大小，但不能更新。 “绘图”选项将可以使用更改更新的矢量图像插入模型。 绘图提供关于图形中的几何的有用信息，例如端点，曲线和多边形。绘图图形以线框或隐藏线显示模式显示。
7、从要插入的视图中筛选对象，请在预览窗口下方单击
8、要更改视图的显示模式，单击
，然后选择所需的显示模式。 选择是线框，隐藏线，渲染，渲染轮廓和图案。 请注意，如果在插入区域中选择了绘图选项，插入时图像将只显示为线框或隐藏线显示模式。
9、要在预览窗口中放大或平移视图，请使用预览窗口下方的缩放/平移工具。
注意: 如果您已插入立面图或者剖面图，并且看起来好像缺少某些线或面，请尝试在程序设置中禁用多边形合并，然后再次插入智能视图。
插入保存的智能视图
每次使用定义智能视图工具插入模型的智能视图时，智能视图将保存在项目内存中，以便您可以使用插入智能视图工具将同一视图快速插入其他工作表。
To insert a saved 智能视图:
插入保存的智能视图
1、在工作表视图中，选择插入>智能视图>插入智能视图
2、在插入智能视图对话框中，从顶部下拉框中选择你想要的智能视图插入。
3、点击确定。
4、将智能视图放置在您想要的位置，然后单击以将其插入。
注意：如果您在工作表上插入保存的智能视图，工作表的比例不同于最初插入智能视图的工作表，则智能视图的比例大小将与原始工作表中不同。
当插入智能视图的时候启用/禁用多边形合并
多边形合并将单个多边形和/或一些对象合并为单个对象。 默认情况下，在程序设置中启用多边形合并。
如果将立面或者剖面视图的智能视图插入到工作表中，并发现插入视图中缺少某些线或面，则在插入智能视图之前禁用多边形合并可能可以解决此问题。
要启用或禁用多边形合并：
1.选择设置>程序设置或在设置工具栏点击
2.在“程序设置”对话框中，在左窗格中选择“工作区”。
3.在工作表视图行为区域中，选中或取消选中启用多边形合并复选框。
4.单击“确定”。
注意：禁用多边形合并可能会导致在插入的智能视图中显示无关的线。 例如，您可能在外墙面上看到一条内墙与内墙相交的线。
在立面图和剖面图中定义基准线的外观
将立面图或剖面视图插入工作表时，可以选择在关键点包括基准线，例如每个位置的楼层和墙高。 示例基准线如下所示。
在插入立面图或剖面视图之前，您可以定义基准线，箭头，标记和文本的外观风格。 如果需要，您也可以关闭各个组件。

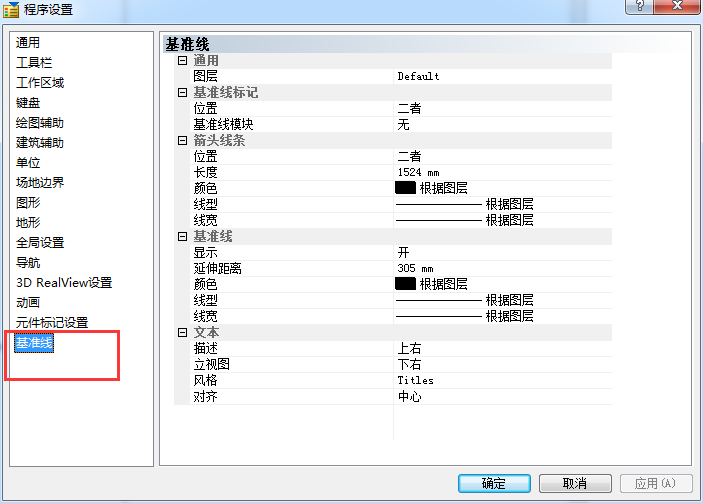

定义基准线的属性
1、如果当前处于“插入视图”对话框中，请单击立面图视图或截面视图选项卡上的“基准线”窗格中的设置。 否则，选择设置>程序设置或在程序设置工具栏点击
，然后在程序设置对话框中选择基准线。
2、定义以下属性：
通用属性
图层：在其上放置基准线，标记和文本的绘图层。 如果在基准线属性中为这些设置选择根据图层，则图层会指定基准线、延伸线的颜色，线型和线宽。
基准线标记：这些是可以显示在每个基准线末端的可选模块。
位置：如果在基准线末端包含模块，请指定是否要在两端，基准线的左端或右端显示模块。
基准线模块： 要在每个基准线的末端显示一个模块，请从下拉框中选择所需的模块。 如果不想显示模块，请选择无。 下拉框中的模块是使用定义模块工具创建的模块。
箭头线条：箭头从基准线的末端延伸（超过模型的范围）。 箭头是可选的，并且可以具有与基准线不同的外观。 如果使用，它们是放置文本的线。
位置：指定是否要在两端，每个基准线的左端或右端显示引出线。
长度：引出线的长度。 如果不想包括引出线，请指定长度为0.请记住，还可以通过在“基准线”部分中指定“延伸距离”，将基准线延伸到模型的范围之外。
颜色： 箭头的颜色。 如果选择“根据图层”，则颜色由在图层字段中选择的图层确定。
线型：引出线的样式（实线，虚线等）。 如果选择“根据图层”，则线型由在“图层”字段中选择的图层确定。
线宽：引出线的宽度。 如果选择“根据图层”，则线宽由“图层”字段中选择的图层确定。
基准线
基准线是穿过模型的线。 它们的显示是可选的。 如果使用，它们可以扩展到模型的范围之外。
显示：选择开启或关闭以指定是否要显示基准线。
延伸距离：基准线延伸超过模型范围的距离。
颜色：基准线的颜色。 如果选择“根据图层”，则颜色由在图层字段中选择的图层确定。
线型：基准线的样式（实线，虚线等）。 如果选择“根据图层”，则线型由在“图层”字段中选择的图层确定。
线宽：基准线的宽度。 如果选择“根据图层”，则线宽由在图层字段中选择的图层确定
文本
文本可以可选地显示在基准线的末端。 它可以包括从建筑位置层级的描述和/或立面图。
描述：建筑位置名称。 指定希望显示相对于引出线（右上，右下等）的立面图文本的位置。 如果不想显示描述，请选择无。
立面图： 立面的高度值。 指定要显示相对于引出线的立面图高度值文本的位置。 如果您不想显示标高文本，请选择无。
风格：将显示文本的文本风格。
对齐：文本相对于引出线的对齐。 选择“左”或“右”将使文本与引出线的左端或右端对齐，而选择“中心”将使文本沿引出线居中。
编辑智能视图
如果您在工作表上插入了智能视图，则可以根据需要编辑智能视图的内容。 您可以编辑其各个组件（例如移动或删除线或其他对象），或向其中添加对象。 您所做的任何更改或添加将自动保存到定义的智能视图，因此，任何未来插入的智能视图都将包含您的更改。
编辑智能视图

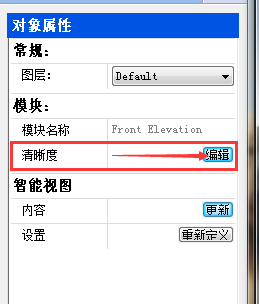

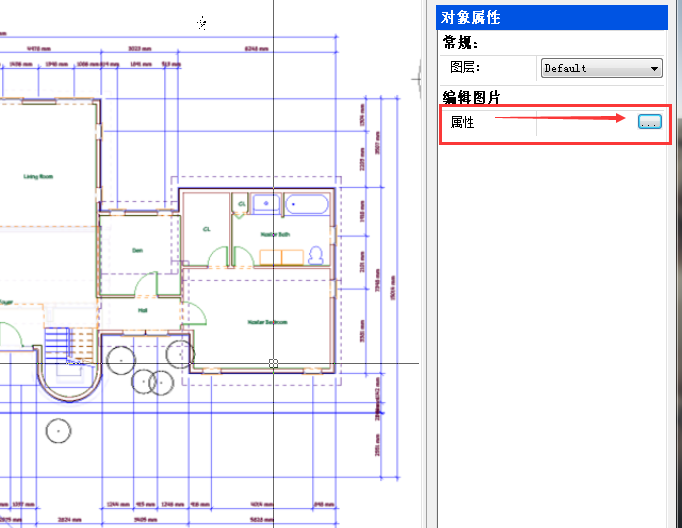

1、双击已插入的智能视图，或选择智能视图，然后单击对象属性面板中清晰度字段中的编辑按钮。您现在处于智能视图编辑模式。
2、进行所需的更改或添加。
3、按ESC键返回到工作表视图。
注意：如果使用“图片”选项而不是“绘图”选项插入了智能视图，则不能使用此清晰度编辑。 但是，您可以将图像替换为保存在计算机上的图片。请单击“编辑图片”中的属性按钮。
注意：如果您希望将更改应用于所选择的智能视图，而不是未来插入的智能视图，请炸开智能视图，然后进行编辑。 这使得其原始定义的智能视图不变。 请注意，炸开后智能视图将不再与3D模型相关联，并且不能再通过对模型所做的更改进行更新。
重新定义智能视图
如果您在工作表上插入了智能视图，您可以使用重定义智能视图工具更改其设置。 您可以更改智能视图的比例，更改智能视图中可见的内容，或选择要显示的不同内容，例如2D平面图中的不同位置或立面图中的不同视图。
重新定义智能视图
1、选择插入>智能视图>重新定义智能视图。
2、单击插入的智能视图的边缘将其选中。
3、在“重定义智能视图”对话框中定义智能视图的所需设置。
4、单击更新以将新设置应用于插入的智能视图。
通过模型更改更新到智能视图
如果在“工作表视图”中插入模型的“智能视图”后，又在模型视图中对模型进行更改，则可以使用“更新智能视图”工具立即更新选定的智能视图。 例如，如果向模型添加窗户，然后更新智能视图，则该窗户将显示在智能视图中。
更新智能视图
1、在工作表视图中，选择插入>智能视图>更新智能视图
2、点击智能视图的边缘选择它。 智能视图即时更新。
注意：目前，您无法更新模型的3D视图或使用“图像”选项而不是“图形”选项插入的任何视图。
注意：当您更新智能视图时，将更改其定义的智能视图。 这意味着所有再插入的智能视图实例将在所有工作表上更新。
注意：如果您有多个不同的智能视图，您想要更新您的视图，请使用更新智能视图（全部）工具，让您同时更新多个智能视图。
更新全部智能视图
在工作表视图中插入模型的智能视图后，如果您在模型视图中更改了模型，则可以使用更新智能视图（全部）工具立即同时更新多个插入的智能视图，使用此工具时，您可以选择要更新的智能视图。
更新全部智能视图
1.在工作表视图中，选择插入>智能视图>更新智能视图（全部）。

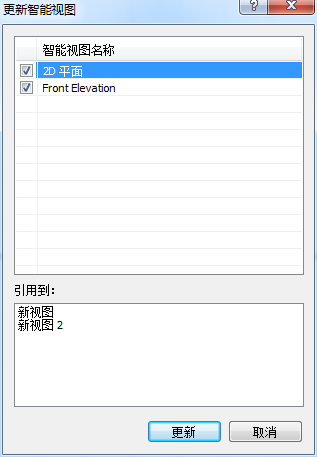

2.在更新智能视图对话框中，选中要更新的智能视图。 请注意，所选的智能视图的所有插入实例将在所有工作表上更新。
3.单击更新。
注意：目前，您无法更新模型的3D视图或使用“图片”选项而不是“绘图”选项插入的任何视图。

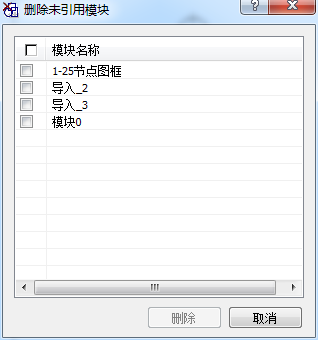

从项目内存中删除未引用的智能视图
当您在工作表中插入智能视图时，智能视图的一个模块被存储在项目内存中，再次插入的智能视图引用存储模块。 如果从工作表中删除插入的智能视图，则其引用的模块仍保留在项目内存中。 在您的项目中有太多的未引用的智能视图可能会增加项目的大小。 您可以通过从项目内存中删除未引用的智能视图来缓解此问题。
删除未引用的智能视图
1.在工作表视图中，选择插入>智能视图>删除未引用的智能视图。

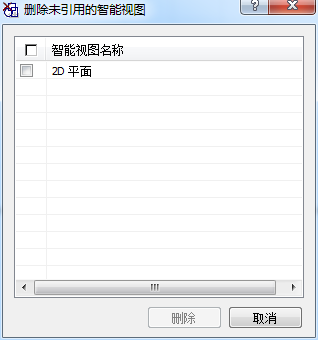

2.如果内存中有任何未引用的智能视图，它们将列在“删除未引用的智能视图”对话框中。
检查您要删除的那些。 您可以通过单击智能视图前部的复选框，选择多个智能视图。
3、点击
。 对话框警告您，如果继续删除未引用的项目，您将无法撤消上次保存后对绘图的更改。
4、单击对话框中的确定继续删除。
自定义默认图框标题模块
打开其中一个预定义的工作表视图窗口时，将显示一个通用图框和标题模块。 您可以编辑边框或标题模块以满足您的需要。
自定义默认图框标题模块：
1.单击边框以选择图框。

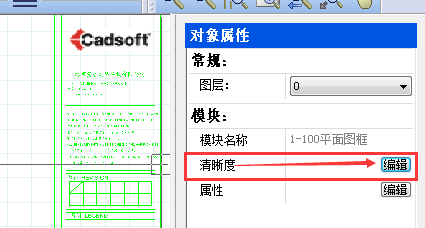

2.在“对象属性”面板中，单击“清晰度”字段中的“编辑”按钮。
现在可以选择边框或标题模块的各个部分来编辑它们，或者将对象添加到图框中。 更改将自动保存到模块中。
删除默认图框
如果不想使用默认图纸工作图框，可以删除它们。
删除默认图框
1.单击边框将其选中。
2.按键盘上的Delete键，
在工作表视图中导入CAD文件
导入CAD文件工具允许您将任何AutoCAD DWG或DXF文件插入工作表视图窗口。 例如，您可以导入图框，大样细节或绘图符号。 在插入之前指定绘图的比例。
导入CAD文件
1、在工作表视图，选择插入>导入CAD文件或者在插入工具栏点击
。您也可以选择文件>导入>导入CAD文件。
2、在“打开”对话框中，从“文件类型”下拉框中选择要导入的文件类型。
3、选择要导入的文件，然后单击打开。
4、单击“确定”。 图形显示在导入对话框中。 您可以使用窗格下方的缩放/平移控件在预览窗格中缩放和平移。 请注意，更改预览窗格中的缩放级别在导入时不会对图像产生任何影响。
5、如果文档具有多个页面，请通过单击“导入”对话框的“页面”区域中的按钮导航到要导入的页面。
6、在导入图形之前，您需要定义导入图像的大小或比例。
最初，图像的大小与CAD文件中的大小相同。 您可以通过编辑宽度和高度编辑框中的值来设置自定义尺寸。 当您这样做时，比例值将相应地进行调整。
如果要导入平面图，并且您知道最初绘制的比例，则可以在“比例”编辑框中输入该值。 例如，如果计划是以1:50比例绘制的，则在比例（X）或比例（Y）编辑框中输入50。 X和Y（水平和垂直）比例也具有单独的设置。 默认情况下，在一个编辑框中输入的内容将自动显示在另一个编辑框中，两个方向保持相同的比例。 如果要使X比例不同于Y，您需要单击比例（X）和比例（Y）编辑框旁边的锁定图标。 使用锁定“解锁”，您可以在每个编辑框中输入不同的值。
指定比例的另一种方法是沿着CAD图像中的现有对象绘制参考线，并以真实世界单位指定该线的长度。 为此，单击比例（X）或比例（Y）编辑框旁边的挑选比例按钮，然后沿着CAD图像中的对象选取两个点以定义参考线。 （如果比例X和Y刻度不同，则应沿着X的水平对象选取点，并沿Y的垂直对象选取点。）然后在“参考比例”对话框中，输入参考线长度，然后单击确定。
导入对话框中的比例值将调整以反映您定义的比例。
7、要指定导入图像的角度，请在角度编辑框中输入一个值，或单击角度编辑框旁边的挑选角度按钮
，然后沿着CAD图像中的对象选择两个点以定义角度。 如果您选择点来定义角度，将显示“参考角度”对话框，并报告您定义的角度。 你可以在这里编辑角度。
8、如果要仅导入图像的一部分，请单击“裁切框”项目旁边的设置，然后在预览窗口中单击对角两个点，以在要导入的部分周围定义一个框。 在所选部分周围显示蓝色框。 要删除裁切框，请单击清除，然后单击确定以确认要清除裁切框。
9、要调暗导入的图像，请将调光滑动模块滑动到所需的昏暗级别。 百分比越高，图像越模糊。
10、如果要在插入图像后再次显示“导入”对话框，以便可以插入其他图像，请启用“多次插入”复选框。
11、要将图像导入当前视图窗口，请单击插入。 图像附加到您的光标。
12、将图像定位到所需位置，然后单击以将其插入。
提示：为了方便起见，在程序的草图设置目录中有一些预定义的绘图符号，细节大样和图框模块。
在工作表视图导入PDF文件
您可以使用导入PDF文件将任何PDF文件的内容导入到Envisioneer项目中。 您可以在导入模块之前定义导入模块的大小和角度。 如果需要，您还可以选择导入图像的一部分。
在工作表视图导入PDF文件
1、选择文件>导入>导入PDF文件，或者插入>导入PDF文件或者在插入工具栏点击
2、在打开对话框中，查找你要导入的PDF文件，然后点击打开
在导入的PDF对话窗口中显示PDF文件。您可以使用窗格下方的缩放/平移控件在PDF预览窗格中进行缩放和平移。 请注意，更改预览窗格中的缩放级别在导入时不会对图像产生任何影响。
3、如果PDF具有多个页面，请通过单击“导入PDF”对话框的“页数”区域中的按钮导航到要导入的页面。
4、在导入PDF文件之前，您需要定义导入的图纸的尺寸和比例。
最初，图像的大小与PDF文件中的页面大小相同。 您可以通过编辑宽度和高度编辑框中的值来设置自定义尺寸。 当您这样做时，比例值将相应地进行调整。
如果要导入平面图，并且您知道最初绘制的比例，则可以在“比例”编辑框中输入该值。 例如，如果计划是以1:50比例绘制的，则在比例（X）或比例（Y）编辑框中输入50。 X和Y（水平和垂直）比例也具有单独的设置。 默认情况下，在一个编辑框中输入的内容将自动显示在另一个编辑框中，两个方向保持相同的比例。 如果要使X比例不同于Y，您需要单击比例（X）和比例（Y）编辑框旁边的锁定图标。 使用锁定“解锁”，您可以在每个编辑框中输入不同的值。
指定比例的另一种方法是沿着PDF图像中的现有对象绘制参考线，并以真实世界单位指定该线的长度。 为此，单击比例（X）或比例（Y）编辑框旁边的挑选比例按钮，然后沿着PDF图像中的对象选取两个点以定义参考线。 （如果比例X和Y刻度不同，则应沿着X的水平对象选取点，并沿Y的垂直对象选取点。）然后在“参考比例”对话框中，输入参考线长度，然后单击确定。
导入PDF对话框中的比例值随后将调整以反映您定义的比例。
5、要指定导入图像的角度，请在角度编辑框中输入一个值，或单击角度编辑框旁边的选取角度按钮，然后沿PDF图像中的对象选择两个点以定义角度。 如果您选择点来定义角度，将显示“参考角度”对话框，并报告您定义的角度。 你可以在这里编辑角度。
6、如果要仅导入图像的一部分，请单击“裁切框”项目旁边的设置，然后在预览窗口中单击对角两个点，以在要导入的部分周围定义一个框。 在所选部分周围显示蓝色框。 要删除裁切框，请单击清除，然后单击确定以确认要清除裁切框。
7、要调暗导入的图像，请将调光滑动模块滑动到所需的昏暗级别。 百分比越高，图像越模糊。
8、如果要在插入PDF后再次显示“导入”对话框，以便可以插入其他PDF，请启用“多次插入”复选框。
9、要将PDF图像导入当前视图窗口，请点击插入，图像附着到您的光标上。
10、将图像定位到你需要的位置，然后点击插入。

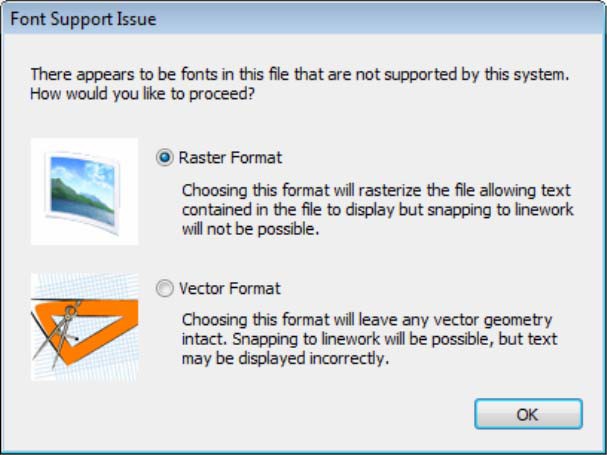

注意：如果要导入的PDF文件包含计算机上不可用的字体，则会显示字体支持问题对话框。 在导入PDF之前，您需要指定如何处理此问题。
您可以选择通过选择栅格格式选项来栅格化文本。 这将维护文本的显示，但是一旦PDF插入到项目中，您将无法捕捉到线路。 如果选择“矢量格式”选项，则所有矢量几何将保持不变，以便在插入PDF后可以捕捉到线框，但文本可能无法正确显示。
在工作表视图导入图像
使用导入图像工具，您可以将BMP，JPG或TGA文件导入到工作表中，例如平面图或公司徽标。 您可以在导入之前缩放或裁剪图像。
导入图片
1.在工作表视图中，选择“插入”>“导入图片”，或在“插入”工具栏上点击
的。 您还可以选择文件>导入>导入图片。
2、在“打开”对话框中，从“文件类型”下拉框中选择要导入的文件类型。 您可以导入BMP，JPG或TGA文件。
3、找到要导入的文件，然后单击打开。
4、图像显示在导入对话框中。 您可以使用窗格下方的缩放/平移控件在预览窗格中缩放和平移。 请注意，更改预览窗格中的缩放级别在导入时不会对图像产生任何影响。
5、在导入文件之前，您需要定义导入图像的大小或比例。您可以通过编辑宽度和高度编辑框中的值来设置自定义大小。 当您这样做时，比例值将相应地进行调整。
如果要导入平面图，并且您知道最初绘制的比例，则可以在“比例”编辑框中输入该值。 例如，如果计划是以1:50比例绘制的，则在比例（X）或比例（Y）编辑框中输入50。 X和Y（水平和垂直）比例也具有单独的设置。 默认情况下，在一个编辑框中输入的内容将自动显示在另一个编辑框中，两个方向保持相同的比例。 如果要使X比例不同于Y，您需要单击比例（X）和比例（Y）编辑框旁边的锁定图标。 使用锁定“解锁”，您可以在每个编辑框中输入不同的值。
指定比例的另一种方法是沿着图像中的现有对象绘制参考线，并以真实世界单位指定该线的长度。 为此，单击比例（X）或比例（Y）编辑框旁边的挑选比例按钮，然后沿着图像中的对象选取两个点以定义参考线。 （如果比例X和Y刻度不同，则应沿着X的水平对象选取点，并沿Y的垂直对象选取点。）然后在“参考比例”对话框中，输入参考线长度，然后单击确定。
导入对话框中的比例值将调整以反映您定义的比例。
6、要指定导入图像的角度，请在角度编辑框中输入一个值，或单击角度编辑框旁边的选取角度按钮，然后沿图像中的对象选择两个点以定义角度。 如果您选择点来定义角度，将显示“参考角度”对话框，并报告您定义的角度。 你可以在这里编辑角度。
7.如果要仅导入图像的一部分，请单击“裁切框”项目旁边的设置，然后在预览窗口中单击对角两个点，以在要导入的部分周围定义一个框。 在所选部分周围显示蓝色框。 要删除裁切框，请单击清除，然后单击确定以确认要清除裁切框。
8、要调暗导入的图像，请将调光滑动模块滑动到所需的昏暗级别。 百分比越高，图像越模糊。
9、如果要在插入图像后再次显示“导入”对话框，以便可以插入其他图像，请启用“多次插入”复选框。
10、要将图像导入到当前工作表中，请单击插入。 图像附加到您的光标。
11、将图像定位在工作表上，然后单击以将其插入。
缩放插入的图像
如果您已在工作表视图中使用导入图片工具在图形中插入图像，则可能需要缩放以使其大小正确。
缩放插入的图像
1、选择图像
2、选择修改>比例，或者在修改工具栏点击
。
3、选择要从中缩放的基点。 通常这是图像上的一个点。
4、在缩放编辑框中输入所需的缩放因子。 例如，要将图像的大小加倍，请键入2.要将大小减半，请键入0.5。
5、点击确定。
在工作表视图中添加文本
您可以使用文本工具向工作表添加自定义文本。 您可以控制文本的样式和颜色，甚至可以对单个字符应用不同的样式或颜色。
在工作表视图中添加文本
1、在工作表视图中，单击图层下拉框，然后选择要在其上插入文本的图层。
2、选择工具>文本>文本或者在工具栏点击
。
3、在文本对话框中，从文本风格下拉框中选择要应用于文本的文本风格。
4、如果要添加或编辑文本风格，请单击
以访问文本风格库。 所选的文本风格及其关联的字体和字体大小显示在相邻的框中。
5、要为文本选择颜色，请单击
，然后从弹出式调色板中选择一种颜色。
6、要为文本选择背景颜色，请单击
，然后从弹出式调色板中选择颜色。 创建背景填充可以使它更容易看到文本。
7、加粗文本，请单击
8、倾斜文本，点击
9、为文本添加下划线，点击
10、要更改文本的对齐方式，请单击相应的对齐方式，调整是指文本行与包含它们的窗口相关的“排列”。 “左”对齐将文本的左侧与窗口的左侧对齐。
左对齐
居中
右对齐
11、在文本编辑窗口中键入所需的文本。 或者，要导入文本（* .txt）文件，单击导入，然后选择要导入的文件。
12、要插入预定义的标签，请在对话框右侧的“预定义标签”列表中选择所需的标签，然后将其拖动到编辑窗口中。 您也可以双击标签或单击
将标签添加到编辑窗口。 要访问标签库，请单击
，您可以在其中添加和编辑标签。
13、要更改编辑窗口内的缩放级别，请从缩放下拉框中选择一个值。
14、要在预览窗口或部分文本中编辑文本的样式，颜色或对齐方式，使其凸出显示，请选择文本后，在预览窗口上方进行更改。
15、如果要在插入当前文本后自动返回到文本对话框，请启用插入多个文本复选框。 否则，一旦插入文本，文本命令就完成了。
16、当您准备好在图形中插入文本时，单击“确定”。 文本附加到您的十字线。
17、将文本放在您想要的位置，然后单击以将其插入。
注意：如果在编辑窗口中选择部分文本并尝试调整其大小，则所选字符不能大于编辑窗口中任何未选择的文本的8倍或4倍。 如果选择了所有文本，则可以无限制地调整大小。
在工作表视图中编辑文本
您可以在插入文本后编辑文本的字体，高度，颜色和内容。
在工作表视图中编辑文本
1.选择文本。
2.在“对象属性”面板中进行所需的更改。
提示：要快速显示“文本”对话框，在其中编辑所有文本属性，您可以双击文本即可。
在工作表视图中寻找并替换文本
您可以使用寻找并替换工具来查找项目中的特定词或短语。 您还可以立即用您选择的另一个字词替换它。
寻找并替换文本
1、选择工具>文本>寻找并替换，或单击工具工具栏上

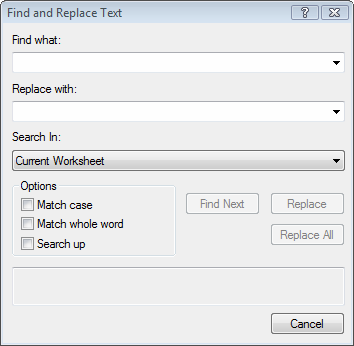

2、在“寻找并替换文本”对话框中，键入要在“查找什么”编辑框中查找的字词或短语。
3、如果要将文本替换为其他文本，请在“被替换为”编辑框中输入替换文本。
4、从“搜索范围”下拉框中，选择要搜索的视图方式。 选项是当前工作表和当前选择。 如果在选择寻找并替换工具之前未选择任何内容，则唯一的选项是当前工作表。
5、选择要用于控制搜索的任何选项。 这些在下面描述。
大小写匹配：查找与搜索字母文本大小写相同的文本。 例如，如果您输入单词“Bedroom”作为搜索文本，则“bedroom”字词不会作为匹配返回，因为第一个字母不是大写。
匹配整个词：仅查找整个词，而不是字词的一部分。 例如，如果您输入 “天”作为搜索文本，则 “白天”不会作为匹配返回。
向上搜索：从当前搜索位置向上搜索。
6、点击查找下一处。
如果找到文本，则第一个实例显示在“寻找并替换文本”对话框的下部窗格中，并且文本在窗格中突出显示。
7、要将文本替换为被替换为编辑框中的文本，请单击替换。 要立即替换搜索文本的所有实例，请单击替换所有。
8、要搜索文本的下一个实例，请再次单击“查找下一个”。 搜索完成后，将显示“搜索结束”对话框，通知您已搜索所有文本。
9、当您完成搜索文本时，关闭“寻找并替换文本”对话框。
通过反锯齿控制文本的质量
默认情况下，反锯齿用于在工作表视图中显示文本。 反锯齿通过更改文本对象边缘处的像素的颜色或强度来平滑锯齿状边缘。 如果您发现工作表视图中的文本太模糊，可以尝试禁用反锯齿。
在工作表视图中启用或禁用反锯齿文本设置：
1.选择设置>程序设置，或单击设置工具栏上的程序设置按钮。
2.在“程序设置”对话框中，在左窗格中选择“工作区域”。
3.选中或取消选中启用反锯齿文本复选框。
4.单击“确定”。
在工作表视图中添加有箭头的文本
使用有箭头的文本工具，您可以插入带有箭头的文本。 引出线在一端具有箭头，并且具有两个段可以以任何方式定向。
添加有箭头的文本
1、选择工具>文本>有箭头的文本，或单击工具工具栏上
2、在文本对话框中，从文本风格下拉框中选择要应用于文本的文本风格。
3、如果要添加或编辑文本风格，请单击
以访问文本风格库。
4、加粗文本，请单击
5、倾斜文本，点击
6、为文本添加下划线，点击
7、在文本预览窗口中键入所需的文本。 或者，要导入文本（* .txt）文件，单击
，然后选择要导入的文件。
8、要插入预定义的标签，请在对话框右侧的预定义标签列表中选择所需的标签，然后将其拖动到编辑窗口中。 您也可以双击标签或单击
将标签添加到编辑窗口。 要访问标签库，请单击
，您可以在其中添加和编辑标签。
9、要更改文本预览窗口内的缩放级别，请从缩放下拉框中选择一个值。
10、要在预览窗口或部分文本中编辑文本的风格，颜色或对齐方式，使部分文本突出显示，请选择文本，然后在预览窗口上方进行更改。
11、点击确定。

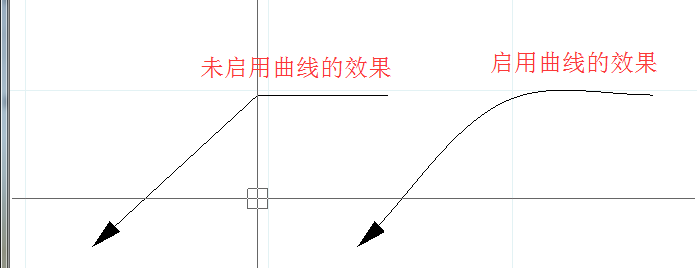

12、默认情况下，引出线将是直的。 如果要创建曲线引出线，请在创建有箭头的文本后，选择有箭头的文本，在右侧对象属性的窗口中，启用曲线。
13、在绘图区域中，选择希望箭头出现的点。 通常这是在对象旁边或图形对象上。
14、选择箭头的下一个点。 如果您只想要一个两点箭头，请右键单击并选择此处的完成。 否则，如果需要，您可以为引出线选择第三个点。
提示：要自动标记具有其名称的元件，请改用有箭头的描述工具。
在工作表视图中编辑有箭头的文本样式或内容
一旦您插入带有箭头的文本，就可以通过“对象属性”面板访问和编辑文本属性。
编辑有箭头的文本
1.选择文本。
2.在“对象属性”面板中，单击 “内容”项旁边的
3.在“文本”对话框中进行所需的更改，然后单击“确定”。
提示：要快速启动文本对话框，并在其中编辑所有文本属性，你只需双击文本即可。
在工作表视图中移动有箭头的文本
如果您已插入有箭头的文本，您可以移动文本独立于箭头。
移动有箭头的文本
1.选择有箭头的文本。
2.单击并拖动文本上显示的抓取点以移动文本，然后释放鼠标按钮。
在工作表视图中改变箭头的样式
当您使用带引线的文本工具时，箭头的样式由当前尺寸风格确定。 您可以通过使用所需的尺寸风格更改箭头样式。
为箭头选择不同的样式
1.单击带有箭头的文本以选择它。
2.在“对象属性”面板中，从“类型”下拉框中选择所需的尺寸风格。
在工作表视图中缩放箭头文本
如果您已经插入带有箭头的文本，则可以编辑有箭头的文本比例。
缩放有箭头的文本
1.选择有箭头的文本。
2.在“对象属性”面板中，在“比例”编辑框中为其输入所需的比例。 例如，要将大小加倍，请输入2.要将大小减半，请输入0.5。
在工作表视图中设置当前尺寸风格
向图形添加尺寸时，它们使用当前尺寸风格，默认情况下为默认尺寸风格。 如果需要，您可以选择不同的尺寸风格作为当前的尺寸风格。
设置当前的尺寸风格
1、选择设置>当前尺寸风格

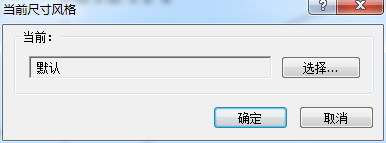

2、在当前尺寸风格对话框中，点击选择按钮。
3、在尺寸风格对话框中，选择你想要设置的当前样式。
4、在尺寸风格对话框中，点击确定。
5、在当前尺寸风格对话框中，点击确定。
在工作表视图中创建直线尺寸
直线尺寸是水平或垂直尺寸，其中延伸线垂直（对于水平直线尺寸）或水平（对于垂直直线尺寸）到延伸线的起点，延伸线定义尺寸的端点。
创建直线尺寸
1.选择工具>尺寸>直线尺寸，或在工具工具栏上点击
。
2. 点击在绘图中选择尺寸线开始的一个点。
3、在你没有再次点击鼠标时移动你的鼠标（不必按住鼠标按钮），选择尺寸线的第二点。尺寸线在包括延长线，箭头和数值添加到您的绘图。
4、移动你的鼠标离尺寸线伸展你的延长线。当延长线达到你所需的长度，点击完成尺寸。
在模型视图中创建对齐尺寸
对齐尺寸类似于直线尺寸，他可以标注倾斜的线的尺寸。
在工作表视图中创建对齐尺寸
1.选择工具>尺寸>对齐尺寸，或单击工具工具栏上
2.单击图形中的点以开始尺寸线。
3. 在你没有再次点击鼠标时移动你的鼠标（不必按住鼠标按钮），选择尺寸线的第二点。尺寸线在包括延长线，箭头和数值添加到您的绘图。
4、移动你的鼠标离尺寸线伸展你的延长线。当延长线达到你所需的长度，点击完成尺寸。

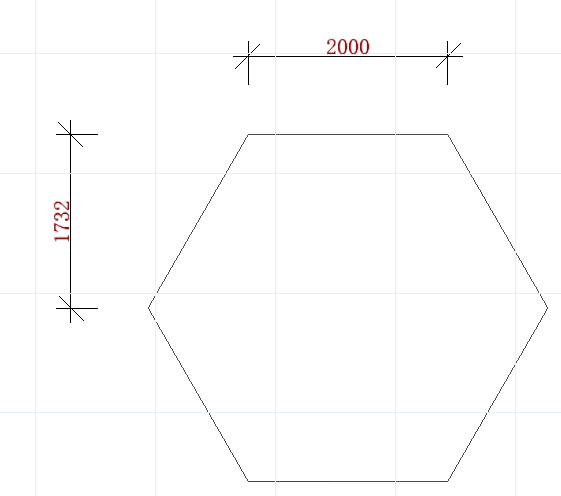

在工作表视图中创建角度尺寸
您可以使用“角度尺寸”工具插入用于测量角度而不是距离的尺寸。 这在对象不是矩形或彼此不垂直的情况下特别有用。
要创建角度尺寸，请选择将用于创建尺寸的三个点，然后为尺寸线选择一个位置。
创建角度尺寸
1、选择工具>尺寸>角度尺寸，或者点击工具工具栏
2、选择角度的顶点。
3、选择角度的第一个端点。
4、选择角度的第二个端点。
5、尺寸将附加到十字线上，将尺寸放在您想要的位置，然后单击以将其插入。
在工作表视图创建连续尺寸
您可以使用连续尺寸工具轻松地向现有的直线尺寸和对齐尺寸添加更多连续尺寸。
创建连续尺寸
1、选择工具>尺寸>连续尺寸或者在工具工具栏点击
2、如果当前未选择，请单击要连续的直线尺寸或对齐尺寸。
3、将光标移动到您要连续尺寸的方向。 您可以从任一端点连续尺寸。 尺寸线在移动光标时延伸。
4、单击以选择下一个延长线的端点。 这将创建一个新尺寸。
5、根据需要继续添加更多尺寸。
6、完成添加尺寸后，右键单击并选择完成。
在工作表视图中创建基线尺寸
您可以使用基线尺寸工具沿同一基线创建多个尺寸。 基线尺寸从图形中的现有直线尺寸或平行尺寸构建。 只需选择您想要的每个延长线的点，就会创建新的尺寸。
创建基线尺寸
1、选择工具>尺寸>基线尺寸或者在工具工具栏点击
2、如果当前未选择，请单击要连续的直线尺寸或对齐尺寸。
3、将光标移动到要标注尺寸的方向，然后为第二个延伸线选择一个点。 创建一个新尺寸。
4、继续选择延伸线点以添加更多尺寸。
5、完成添加尺寸后，右键点击选择完成。
提示：要更改基线尺寸之间的间距，请在尺寸风格属性中编辑基线位移值。
在工作表视图创建全部尺寸
您可以使用“全部尺寸”工具从图形中的两个或多个现有尺寸创建一个整体尺寸。总尺寸从挑选的第一尺寸的第一延长线延伸到拾取的最后尺寸的第二延长
创建全部尺寸
1、选择工具>尺寸>全部尺寸或者在工具工具栏点击
2.单击要放置尺寸线的位置。
3.单击要从中创建总尺寸的第一个尺寸。
4.单击要从中创建总尺寸的第二个尺寸。 创建总尺寸。 如果需要，您可以选择要添加的更多尺寸。
5.右键单击并选择完成。
在工作表视图中移动尺寸文本
您可以移动尺寸文字，而不影响尺寸线。
移动尺寸文本
1.单击尺寸以将其选中。
2.将十字准线放在文本上的实心蓝色抓取点上，然后点住并拖动以移动文本。
在工作表视图中重置尺寸文本位置
如果已移动尺寸文本，则可以使用重置工具将其移回其原始位置。
重置尺寸文本位置：
1.单击尺寸以将其选中。
2.在“对象属性”面板中，单击“文本位置”字段中的“重置”按钮。
在工作表视图中移动尺寸线
您可以通过点住并拖动尺寸线来移动尺寸线。 移动尺寸线时，延长线会伸展。
移动尺寸线：
1.选择尺寸。
2.点住并拖动一个尺寸线的端部抓取点到需要的位置，然后释放鼠标按钮。
在工作表视图中拉伸尺寸
您可以使尺寸更长或更短，或拉伸其任一延长线。 延伸尺寸的长度时，尺寸值会自动更新以反映新的长度。
调整尺寸的长度
1.选择尺寸。
2.点住其中一个延长线的抓取点，然后拖动尺寸以拉伸它。 注意，可以同时拉伸延长线。
3.释放鼠标按钮。
调整延长线的长度：
1.选择尺寸。
2.单击延长线末端的抓取点点，然后拖动以拉伸延长线。
3.释放鼠标按钮。
在工作表视图中对齐尺寸
您可以使用“对齐尺寸”工具将现有尺寸与另一个尺寸对齐。
对齐尺寸
1、选择工具>尺寸>对齐尺寸，或单击工具工具栏上
2、单击要将另一个尺寸对齐的尺寸。
3、单击要与第一个尺寸对齐的尺寸。 第二尺寸调整与第一尺寸对齐。
在工作表视图中连接尺寸
您可以使用连接尺寸工具连接两个现有直线尺寸或对齐尺寸。将两个尺寸合并为一个尺寸，并且尺寸值自动更新以显示新的长度。
连接尺寸
1.选择工具>尺寸>连接尺寸，或单击工具工具栏上
2.单击要与另一个连接的其中一个尺寸。
3.单击要与第一个连接的尺寸。 两个尺寸连接成一个尺寸。
在工作表视图中拆分尺寸
您可以使用分裂尺寸工具在所选点将尺寸拆分为两个尺寸。
拆分尺寸
1、选择工具>尺寸>分裂尺寸，或点击工具工具栏上
2、点击您要拆分的尺寸。
3、单击要拆分尺寸的尺寸线。 尺寸在选定点拆分。
更改工作表视图中尺寸的风格
您可以通过在“对象属性”面板中进行类型选择，将不同的尺寸风格应用于工作表视图中的尺寸。
改变尺寸的样式
1.选择尺寸。 您可以使用Shift +单击来选择多个尺寸。
2.在“对象属性”面板中，从“类型”下拉框中选择所需的尺寸风格。 要访问尺寸风格库，请从样式下拉框中选择其他，您可以在其中添加和编辑尺寸风格。
在工作表视图中覆盖尺寸文本
在工作表视图中，可以编辑尺寸的显示值以满足您的需要，或向值添加信息。 您甚至可以将值更改为文本。
覆盖尺寸文本
1.选择尺寸。
2.如果要使用其他值替换当前尺寸值，请在“对象属性”面板中的“覆盖”编辑框中键入所需的文本。 您可以输入任何您想要的数字或字符。
如果要保留当前值，但在值之前或之后添加文本，请在附加文本之前或之后使用一对尖括号<>。 例如，如果您要在尺寸值之后添加“最终尺寸”文本，则可以在编辑框中键入<>最终尺寸。

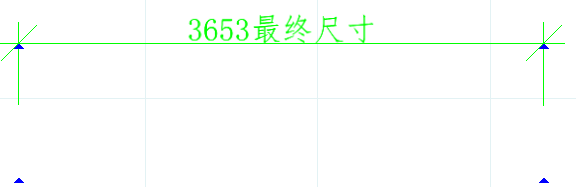

对于3653尺寸，尺寸将如下所示：

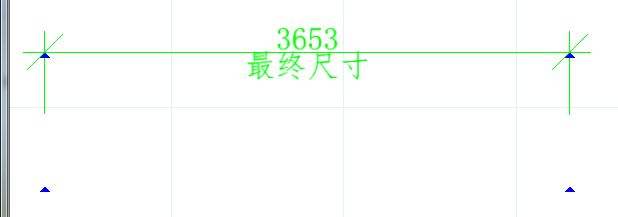

如果要在尺寸值下面添加文本（在尺寸线的另一侧），请键入要下拉到新行的字符 X。 例如，如果您要在当前尺寸值下方而不是旁边添加“最终尺寸”文本，则可以在编辑框中键入<> X最终尺寸。
然后，尺寸将显示为：
换行符选项可以与当前尺寸值（如上例所示）一起使用，也可以与在编辑框中键入的自定义文本一起使用。 请注意，在覆盖尺寸时，只能使用换行符选项一次。 您不能继续添加更多的文本行。
3、按Enter键或单击绘图区域以更新尺寸。
缩放工作表视图中的尺寸
尺寸缩放会影响尺寸几何的大小：文本，箭头和位移量。 它不影响尺寸中显示的测量长度值。 如果要导入缩放比例不同于工作表缩放比例的视图，或缩放包含尺寸的模块，则可能需要在工作表视图中缩放尺寸。
缩放尺寸
1.选择尺寸。
2.在“对象属性”面板中，编辑“比例”编辑框中的值。 例如，要将尺寸大小调大一倍，请输入2，要将尺寸减小一半，请输入0.5。
在工作表视图中缩放尺寸值
在“工作表视图”中，您可以通过编辑尺寸的“值比例”属性来缩放尺寸中显示的测量长度。 如果要导入缩放比例不同于工作表缩放比例的视图，或缩放包含尺寸的模块，则可能需要缩放尺寸值。
要缩放尺寸值：
1.选择尺寸。
2.在“对象属性”面板中，编辑“值比例”编辑框中的值。 例如，要将值加倍，请输入2，要将值减半，请输入0.5。
注意：您无法缩放已覆盖的值。
在工作表视图中绘制线段
您可以通过简单地挑选点来绘制包含一个或多个线段的线。
在工作表视图中绘制线
1.选择“绘画”>“线”，或在“绘画”工具栏点击
2.为线选择起点。
3.选择线的终点。 如果你想要，你可以继续添加线段。
4.完成绘画线时，右键单击并选择完成。
注意：如果一条线有多个段，则每个线段被认为是一个单独的线。
在工作表视图中绘画连续线

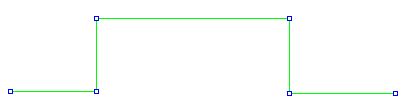

连续是由一个或多个线段组成的连续线。 要创建连续线，请选择每个线段的端点。 当您选择连续线时，点显示在每个分段端上。 您可以移动这些点以有效地在不同方向拉伸连续线。
绘画连续线
1、选择绘画>连续线或者在绘画工具栏点击
2、为连续线选择一个起点。
3、选择第一个线段的终点。
4、将鼠标移动到要运行下一个分段的方向。 当分段为正确的长度时，单击以定义其端点。
5、根据需要继续添加线段。
6、右键点击选择完成。
将项目连接到连续线
您可以使用连接连续线工具将现有线，圆弧或其他连续线连接成一个连续线，前提是对象的末端当前连接到连续线的末端。 对象和连续线一起形成一个可以连续的线。 如果您最初选择的对象不是连续线，则会提示您将其转换为一个连续线。
将对象连接到连续线
1.选择“修改”>“连接连续线”或单击“修改”工具栏上的“连接连续线”按钮
2.单击要连接对象的连续线。 弹出的对话框确认您的选择。 单击“确定”。
如果对象不是连续线，您将被询问是否要将其转换为一个连续线。 单击“是”将对象转换为连续线，或单击“否”选择其他对象。
3.单击要连接到连续线的线，圆弧或连续线，然后按Enter或右键单击并选择完成。所选对象将连接到连续线。
弯曲连续线（工作表视图）
您可以通过从“项目属性”面板中的“曲线类型”下拉框中进行选择来曲线连续线。 有三种不同的曲线类型：曲线拟合，二次曲线和立方。 每个都产生不同的曲率。
弯曲连续线
1.单击连续线选择它。

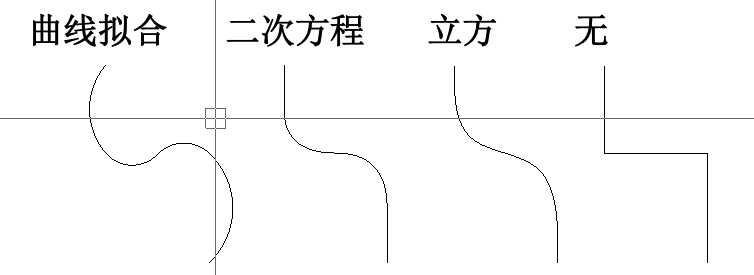

2.在“对象属性”面板中，从“曲线类型”下拉框中进行选择。 这些在下面描述。
曲线拟合： 创建具有高曲率的平滑曲线，通过所有顶点。
二次方程： 创建一个平滑的曲线，它被拉向顶点，但只穿过第一个和最后一个顶点。
立方： 创建一个平滑的曲线，它被拉向顶点，但只穿过第一个和最后一个顶点。 立方曲线创建具有最低曲率的最平滑曲线。
提示：要从连续线中删除曲线，只需从曲线类型下拉框中选择无。
解除连续线曲线
如果在“工作表视图”中使用曲线拟合连续线，则可以通过编辑连续线的属性来删除曲线。
解除连续线：
1.单击连续线选择它。
2.在“对象属性”面板中，从“曲线类型”下拉框中选择无。
在工作表视图中绘制弧线
有三个工具可用于在工作表视图中绘画弧线。

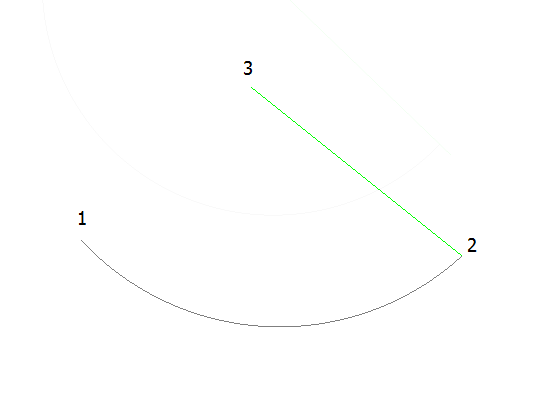

弧-起点，中点，末端点：指定起点和中心点时，定义圆弧的半径。 终点确定弧的长度。

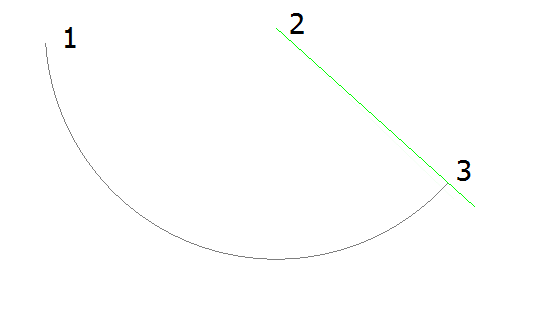

弧-3点：选择圆弧的起点，沿圆弧的第二个点，然后将圆弧拖动到指定终点的位置。
弧-起点，末端点，半径：选择弧的起点和终点以定义其长度，然后选择第三个点以定义弧的半径。
使用“弧-起点，中点，末端点”工具绘制圆弧
1、选择绘画>弧形> “弧-起点，中点，末端点”，或单击绘画工具栏上的弧按钮
旁边的向下箭头，然后选择“弧-起点，中点，末端点”
2、选择弧线的起点。
3、选择弧线的中心点。定义半径。
4、选择弧终点以定义弧长。
使用“弧-3点”工具绘制弧线
1.选择“绘画”>弧形>弧 - 3点，或单击绘画工具栏上的弧按钮旁边的向下箭头，然后选择弧 - 3点。
2.选择圆弧的起点。
3.选择弧上的第二个点。
4. 拖动弧线将其拉伸到所需的长度和位置，然后选择弧线的终点。
使用“弧-起点，末端点，半径”绘制圆弧：
1.选择绘画>弧形>“弧-起点，末端点，半径”或单击绘画工具栏上的弧按钮旁边的向下箭头，然后选择“弧-起点，末端点，半径”。
2.选择圆弧的起点。
3. 选择末端点定义弧线的长度。
4. 移动指针使弧线弯曲，然后选择第三个点来定义弧的半径。
在工作表视图中编辑弧的曲线
您可以通过单击并拖动其中点抓取点点来更改弧的曲线。 或者，您可以在“对象属性”面板中编辑“半径”。
编辑弧的曲线：
1.单击弧以选择它。
2.将鼠标十字线悬停在空心中点抓取点上，然后点住并拖动以更改圆弧的曲线。
编辑弧的半径：
1.选择弧。
2.在对象属性面板中，在半径编辑框中输入所需的半径。
3.单击绘图区域以更新圆弧。
工作表视图中绘制圆
有两种方法绘制圆。 使用圆 - 中心点，半径工具从中心绘制圆，通过选择两个点来定义其半径。 使用圆 - 2点工具，从选定点向外绘制圆，定义圆的直径有
通过指定圆的半径来绘画圆：
1.选择绘画>圆形>圆 - 中心点，半径或单击绘画工具栏上“圆”按钮
旁边的向下箭头，然后选择“圆 - 中心点”，“半径”。
2.单击要作为圆的中心的点。
3.将指针从中心点移开。 随着你离中心越来越远，圆圈就会增长。
4.当圆圈是所需的尺寸时，单击以完成。
通过指定圆的直径来绘画圆：
1.选择绘画>圆形>圆 - 2点，或单击绘画工具栏上的圆形按钮旁边的向下箭头，然后选择圆 - 2点。
2.单击图形中的点。 圆从这一点增长。
3.将指针从所选点移开。 越远离这一点，圆圈越大。
4.当圆圈是所需的尺寸时，单击以完成。
在工作表视图中绘画椭圆
要在工作表视图中绘画椭圆，请选择绘画>椭圆，或单击绘画工具栏上椭圆
按钮旁边的向下箭头，然后选择椭圆 - 主轴或椭圆 - 中心点。
使用椭圆 - 主轴工具：
1.选择两个点以定义椭圆的长轴。
2.选择远离轴的第三个点以定义次半径。
使用椭圆 - 中心点工具：
1.选择椭圆的中心点，然后选择第二个点以定义椭圆的主半径。
2.选择第三个点以定义次半径。
在工作表视图中绘画椭圆弧
在工作表视图中绘画椭圆弧，请选择绘画>椭圆弧>椭圆弧-主轴或椭圆弧-中心点，或单击绘画工具栏上椭圆按钮
旁边的向下箭头，然后选择椭圆弧-主轴或椭圆弧 - 中心点。

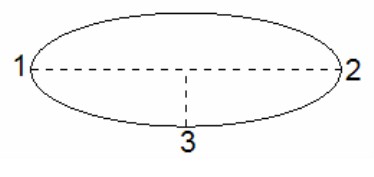

使用椭圆弧 - 主轴工具：
1.选择两个点以定义椭圆的长轴。
2.选择远离轴的第三个点以定义次半径。
3、选择两个点以定义弧的两个端点。
两点之间的部分将形成弧：

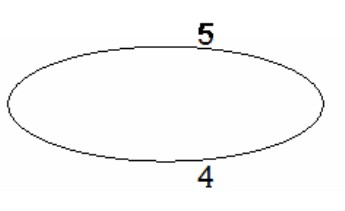

使用椭圆弧 - 中心点工具：
1.选择椭圆的中点，然后选择第二个点以定义椭圆的主半径。
2.选择第三个点以定义次半径。
3.选择两个点以定义弧的两个端点。
两点之间的部分将形成弧：
在工作表视图中绘制多边形
多边形是一个封闭的多边形对象。 您可以使用多边形工具快速创建具有三个或更多个相等边（例如三角形，正方形或六边形）的多边形，而无需绘画每侧的边。 只需指定所需的边数，选择一个中心点，然后选择一个点来定义多边形的大小。 您可以选择多边形创建时内接圆或外切圆的方式
绘制多边形
1、在工作表视图中，选择“绘画”>“多边形”，或在“绘画”工具栏上的点击
2、在“多边形”对话框中，在“边数”框中输入多边形要包含的边的数量。 最小边数为3，最大数为1000。
3、从下拉框中选择“内接圆”或“外切圆”。
4、点击确定。
5、在绘图区域中，选择多边形的中心点。 将从此点向外创建多边形。
6、将指针从中心移开，将多边形拉伸到所需的大小。 请注意，您移动的方向决定多边形的旋转。
7、当多边形达到所需的尺寸以后，点击完成。
在工作表视图中绘制多边形填充
多边形填充是由三个或更多线段组成的封闭项目。 您可以使用多边形填充工具绘画任何形状的自由形状多边形，您选择的填充会立即应用（如果您愿意，也可以不使用填充）。 您可以在插入多边形后编辑其形状，线条样式和填充图案。
绘制多边形填充
1、选择绘画>多边形填充，或者在绘画工具栏点击

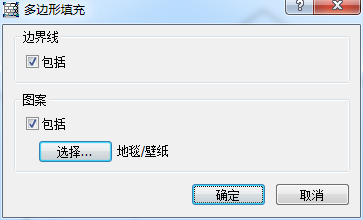

2、在“多边形填充”对话框中，选择多边形要具有的外观属性。 如果您希望有边界线，请在边界线区域中启用包括复选框。 如果要对多边形进行填充处理，请在“图案”区域中启用“包括”复选框，然后单击“选择”从图案库中选择填充图案。
3、选择多边形的起点，然后继续选择点以定义其形状。 请注意，您不必再次选择起点，因为多边形在绘画时始终保持关闭。 注意不要跨越任何线，否则不会创建多边形。
4、选择多边形的最后一个点后，右键单击并选择完成。

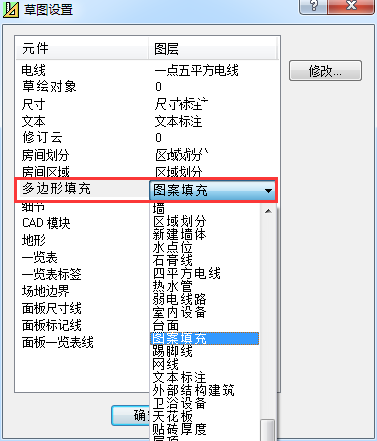

注意：填充的颜色，线型和线宽由绘制多边形的图层的属性决定。
在工作表视图中编辑多边形的填充图案线属性
如果已使用多边形填充工具创建多边形，则可以在插入多边形填充图案后更改其颜色，线型和线宽。
编辑多边形填充图案
1.单击多边形以选择它。
2.在“对象属性”面板中，从“颜色”，“线型”和“线宽”下拉框中选择所需的设置。
在工作表视图中编辑多边形的填充图案
创建多边形后，可以使用其他填充图案替换其填充图案，或者编辑现有填充图案的属性。
编辑多边形填充图案
1.单击多边形以选择它。
2.在“对象属性”面板中，进行所需的更改。
要隐藏填充图案边界线，请禁用“边界/包含”复选框。 要隐藏填充图案，请禁用“图案/包含”复选框。
要使用其他图案替换当前填充图案，请单击类型下拉框，然后选择所需的图案。
要编辑填充图案的比例，请在“比例”编辑框中输入所需的比例。 要编辑填充图案的角度，请在角度编辑框中输入所需的角度。
要指定相对于多边形编辑填充图案的起点，请单击“指定原点”字段中的浏览按钮，然后在图形中选择所需的起点。
在工作表视图中绘制矩形
只需在屏幕上选择两个点，即可轻松绘制矩形。
绘制矩形
1.关闭你的正交。
2.选择“绘画”>“矩形”，或在“绘画”工具栏单击
3.单击屏幕上的一个点。 这将是矩形的一个角。
4.将指针移离当前点。 随着你移动越远，矩形就越长。
5.当矩形是所需的大小时，单击以完成。
在工作表视图中绘制修订云
修订云提醒您注意图形中的变化区域。 您可以通过简单地点击几个点快速绘画任何部分的修订云。

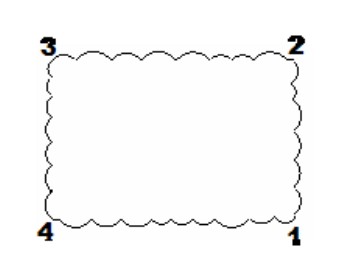

绘制修订云
1.选择“绘画”>“修订云”>“修订云”，或在“绘画”工具栏点击
2.选择点以形成云的轮廓，然后将光标悬停在起点上以关闭形状。 当拾取点时，请小心不要跨越已经绘画的任何线段。
在工作表视图中定义修订云设置
您可以在绘画之前定义您的修订云所需的设置。

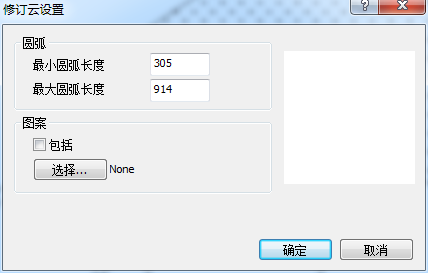

定义修订云设置
1.选择“绘画”>“修订云”>“修订云设置”。
2.要在修订云中定义弧的大小，请在最小圆弧长度和最大圆弧长度编辑框中输入值。
3.要将图案应用于修订云，请在“图案”区域中启用“包括”复选框。 单击图案区域中的选择以从图案库中选择图案。
4.单击“确定”。
注意：修订云的线条样式由绘制修订云的图层确定。 您可以在绘制后编辑线条样式。
使用边界填充创建填充
填充图案代表实际材料，如木瓦和砖。 您可以使用边界填充工具将填充图案应用于2D视图中的任何封闭区域。 例如，您可能想要在立面图中将屋顶填充图案。
您可以为图案选择角度和比例，并指定应用填充的方式。 应用分割填充时，填充图案将成为可以根据需要进行编辑的对象。
应用边界填充
1、在工作表视图中，确保你现在是在2D视图中显示的（平面图和立面图）
2、选择绘画>边界填充或者在绘画工具栏点击
3、在边界填充对话框中，点击类型下拉框选择你想要的图案进行填充。
4、点击
，返回到绘图区域中。选择区域
6、将鼠标定位到你想填充的区域中。区域线变得凸出。点击里边的区域选择它。根据需要你也可以选择多个区域。完成选择区域填充后，右键点击选择输入，然后点击确定或选择enter键。
6、默认情况下，如果边界线内包含闭合的线区域，并且内部区域不需要填充。则你需要启用外部，如果你同时想填充内部区域，则你需要启用忽略。
7、要取消您选择的区域，在移除边界线点击
，点击区域内部，然后右键点击选择enter键。
8、默认情况下，图案角度应用（0度）。如果要旋转图案，请在“角度”编辑框中输入所需的角度。
9、改变图案的尺寸，在比例编辑框中输入数值。值2使大小增加一倍，而值0.5将大小减小一半。
10、默认情况下，图案是从0,0原点创建的（填充原点使用默认）。 如果要从不同的点创建图案，请启用“指定原点”单选按钮，然后单击。 在图形中选择所需的原点。 例如，如果您在墙上应用砖模块图案，并想要沿墙壁底部铺满砖模块，则可以选择墙壁的底角之一作为原点。
11、如果要将边界作为填充图案的一部分（即应用相同的颜色和线宽），请启用边界包含复选框。 否则，边界线将保持其在填充之前的方式，并且不会是填充对象的一部分。
12、默认情况下，如果为填充选择了多个边界，则只会创建一个填充对象。 如果要为每个边界创建单独的填充对象，请启用创建分割填充复选框。 如果要稍后编辑填充，这很重要。
13、选择边界并指定选项后，单击预览以查看填充的外观。完成预览填充后，按ESC或右键单击并选择取消。
14、应用填充，点击确定。
注意：如果边界填充工具未能成功检测边界，请改用多边形填充工具。
注意：图案线条的颜色和线宽由图案所在的图层决定。
提示：在将立面图插入工作表时，在“插入视图”对话框中，可以通过将“显示模式”设置为 “有图案”，插入已经有填充的立面图。 应用的图案取决于每个元件属性中的材质图案设置。
在工作表视图中编辑填充图案属性
您可以在插入工作表视图后更改填充图案（使用边界填充工具创建）的线颜色，线型和线宽。
编辑填充图案属性
1.单击填充线线以选择它。
2.在“对象属性”面板中，从“颜色”，“线型”和“线宽”下拉框中选择所需的设置。
在工作表视图中编辑填充图案
使用边界填充工具创建填充线后，您可以用不同的填充图案替换原填充图案，编辑现有填充图案的属性，或者添加或删除边界。
编辑填充图案
1.单击填充线以选择它。
2.在“对象属性”面板中，进行所需的更改。
3.要隐藏填充对象的边界线，请禁用“边界/包含”复选框。
4.要隐藏填充图案，请禁用“图案/包括”复选框。
5.要使用不同的填充图案替换原填充图案，请单击类型下拉框，然后选择所需的图案。
6.要编辑填充图案的比例，请在“比例”编辑框中输入所需的比例。
7.要编辑填充图案的角度，请在角度编辑框中输入所需的角度。
8.要编辑与填充项目相关的填充图案的起点，请单击“指定原点”字段中的浏览按钮，然后在图形中选择所需的起点。
在工作表视图中绘制玻璃棉绝缘层
您可以通过拾取点将玻璃棉绝缘层添加到您的工作表视图图形。
绘制玻璃棉绝缘层
1、在工作表视图，选择绘画>细节>玻璃棉绝缘层，或者在绘图工具栏细节按钮
旁边的下拉框中选择玻璃棉绝缘层。
2、单击两个点以定义绝缘细节的长度，然后将指针移离基线，并单击第三个点以定义绝缘细节的宽度。
在工作表视图绘制刚性绝缘物
您可以通过挑选点来定义刚性绝缘物的长度和宽度，将刚性绝缘细节添加到工作表视图中。
绘画刚性绝缘物
1、在工作表视图中，选择绘画>细节>刚性绝缘物，或者在绘图工具栏点击
2、单击两个点以定义刚性绝缘物的长度，然后将指针移离基线，并单击第三个点以定义刚性绝缘物的宽度。
在工作表视图中绘画木材截面
木材截面可用于在工作表视图中表示木材元件。 您可以通过拾取点来定义其长度和宽度，将自定义尺寸的木材细节添加到2D视图中
绘画木材截面
1、在工作表视图中，选择绘画>细节>木材截面，或者您可以在绘画工具栏细节按钮旁边的下拉框中选择木材截面。
2、点击两点定义木材截面的长度，然后将指针远离基线并单击第三个点以定义截面的宽度。
在工作表视图绘画石工截面
您可以向2D视图中添加石工截面，以表示使用砖，石头或混凝土的区域。 通过指定一个砌体单元和接缝的尺寸，然后选取点以定义石工截面的长度和方向，从而创建石工截面。
绘画石工截面
1、选择绘画>细节>石工截面，或者在绘画工具栏细节按钮旁边的下拉框中选择石工截面。
2、在“石工截面”对话框中，选择“砖块”或“大块”以定义细节中以何种图形方式表示砖石。
3、指定下列设置：
石料高度：细节中一个砖石单元（例如砖）的高度。
石料宽度：细节中每个砖石单元的宽度。
接合点高度：砌块单元之间的距离。
接合点宽度：砂浆与砌块单元表面的偏移量。
4、点击确定。
5、在绘图中，单击两点以定义砌体部分的长度，请记住，您定义的线将表示砌体的外部面。 然后，将指针从基线移开，并单击第三个点以定义相对于基线的石工截面方向。
在工作表视图中绘制剪切线
剪切线是用于表示图中断裂的标准制图符号。 它表示对象在断开线之后或之间以相同的方式继续。 您可以通过挑选点来定义切割线的长度和范围，从而将剪切线添加到2D视图
绘制剪切线
1、在工作表视图中，选择绘画>细节>剪切线，或者在绘画工具栏细节按钮旁边的下拉框中选择剪切线。
2、单击两个点以定义剪切线的长度，然后将指针移离基线，并单击第三个点以定义断开符号的锐度的范围。
插入屋顶符号
屋顶标志表示屋顶的坡度。 插入屋顶符号时，首先定义其属性，然后单击将其插入工作表。
插入屋顶标记
1、在工作表视图中，选择绘画>细节>屋顶标记，或者在绘画工具栏细节按钮旁边的下拉框中选择屋顶标记。
2、在屋顶倾斜标记对话框中，指定下列属性：
倾斜类型： 选择指定斜率的方法：？/12或1/？
倾斜值：输入完成倾斜测量的值。
文本风格：选择倾斜测量的文本风格。
长度：标记符号的整体长度包括文本。
对齐： 指定标记的方向：
左还是右：下面的符号左对齐：
3、点击确定。
4、在工作表视图中插入屋顶标记。
创建模块
模块是由许多其他对象组成的单个对象。 模块可以是需要多次使用的符号，大样细节，注释或整个图形。 您可以使用定义模块工具来捕获模块中的一组对象。 要创建模块，请指定模块插入点，然后选择要在模块中捕获的对象。
创建模块
1、在工作表视图中，选择插入>模块>定义模块或者在插入工具栏点击
2、在模块名称编辑框中，为模块输入名称。
3、在定义模块对话框中点击
（选择点按钮）.
4、选择一个点作为模块的插入点。 这是稍后插入模块时将附加到十字线上的点。
将再次显示定义模块对话框。 如果成功选择了插入点，则在对话框的基点区域中显示消息“定义的基点”。
5、在定义模块对话框中点击
（选择对象按钮）。
6、选择要在块中包含的对象，然后按Enter键。
“定义模块”对话框重新出现，并显示在对话框的“对象”区域中选择的对象数量。
7、要使图形中的原始对象保持原始状态，请启用“保留”按钮。
8、要将所选对象转换为块，请启用“转换为模块”按钮。
9、要删除从绘图中选择的对象，请启用“删除”单选按钮。
10、单击“确定”。 模块现在已创建并保存。
插入模块
如果已使用“定义模块”工具捕捉模块中的对象，则可以使用“插入模块”工具随时在任何工作表中插入模块。
插入模块
1、在工作表视图中，选择插入>模块>插入模块或者在插入工具栏模块按钮
旁边的下拉框中选择插入模块。
2、在模块名称下拉框中，选择你想要插入的模块。
3、点击确定，模块附着到你的光标上。
4、将模块放到你想要插入的位置。
注意：如果要插入在另一个项目中创建的块，请使用模块菜单上的从文件插入模块工具。
如果要插入在另一个程序（DWG或DXF文件）中创建的模块，请使用“插入”菜单上的“导入CAD文件”工具。
从另一个项目插入模块
如果已在另一个Envisioneer项目中创建模块，则可以使用“从文件插入模块”工具将它们导入到当前项目中。
从另一个项目插入模块：
1、在工作表视图中，选择插入>模块>从文件插入模块。 或者，单击“插入”工具栏上“模块”按钮旁边的向下箭头，然后选择“从文件插入模块”。
2、在打开对话框中，找到并选择包含要导入的模块的Envisioneer项目（* .bld文件），然后单击打开。
3、在块选择对话框中，选择要导入的块，然后单击确定。 该模块连接到你光标上。
4、单击以在绘图区域中插入模块。
注意：如果当前项目中已存在相同名称的块，则可以选择将其替换为导入模块，或重命名导入模块。
注意：如果要插入在另一个程序（DWG或DXF文件）中创建的块，请使用“插入”菜单上的“导入CAD文件”工具。
缩放模块
您可以使用缩放工具增加或减小块的大小，以满足绘图需要。
缩放模块
1.选择模块。
2.选择“修改”>“缩放”，或单击“修改”工具栏上的
。
3.选择要从中缩放的基点。 通常这是块上的一个点。
4.在比例编辑框中输入所需的比例。 例如，要将块的大小加倍，请键入2，要将大小减半，请键入0.5。
5.单击“确定”。
注意：如果模块包含尺寸，则尺寸值不会缩放。 如果需要缩放尺寸值，请双击模块，选择尺寸，然后在“对象属性”面板中编辑值比例。
编辑模块
如果已在工作表中插入模块，无论是使用模块工具还是导入CAD文件工具，您都可以根据需要编辑模块的内容。 您可以编辑其单个组件或向其添加对象。 您所做的任何更改或添加都会自动保存到定义的模块中，并且项目中的模块的所有实例都会自动更新。
编辑模块
1.双击模块，或选择模块，然后单击“对象属性”面板的“清晰度”字段中的“编辑”。
2.对模块进行所需的更改。
3.按键盘上的ESC返回到工作表。
删除未引用的块
在图形中插入模块时，模块的副本将存储在项目内存中，插入的模块引用存储的模块。 如果从图形中删除一个模块，它引用的模块将保留在项目内存中。 您的项目中有太多未引用的模块可能会增加文件的大小。 您可以通过从项目内存中删除未引用的模块来缓解此问题。
删除未引用的模块
1.选择“插入”>“模块”>“删除未引用的模块”，或单击“插入”工具栏上“模块”按钮旁边的向下箭头，然后选择删除未引用的模块
2、“删除未引用块”对话框列出了图形未使用的所有块。 启用要删除的块旁边的复选框。 您可以通过单击顶部模块名称前面的复选框来同时选择所有模块。
3、点击
。对话框提示您，如果继续删除未引用的品项，您将无法撤消上次保存后对绘图的更改。
4、单击“确定”继续删除。
定义属性
定义属性允许您将文本信息附加到模块。 它们用于输入随着特定模块的每次插入而更改的文本。 例如，您可以向标题栏中添加属性，每当有人将标题栏插入绘图时，都会提示输入设计师的名称，当前日期或图纸编号。 定义属性后，将其插入到图形中（例如，在标题块上），然后在块中捕获对象和刚定义的属性。

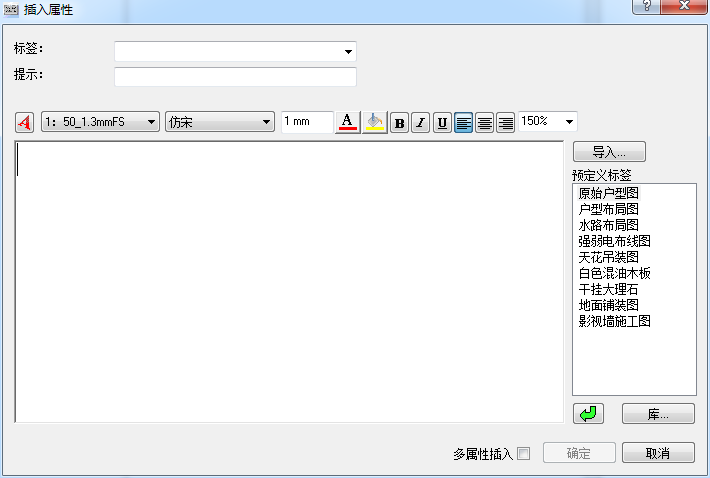

创建属性：
1、在工作表视图中，选择插入>模块>插入属性，或单击插入工具栏上的块按钮旁边的向下箭头，然后选择插入属性。

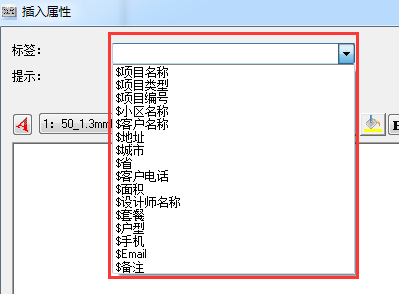

2、在“标签”编辑框中，键入属性的名称，以便在插入属性时显示该属性。 例如，如果属性是针对某人的姓名，请键入名称。 或者，要使用项目管理设置作为代码名称，请点击代码编辑框中的箭头，然后从下拉框中选择一个项目设置（例如$项目名称）。 当插入包含该属性的块时，将使用“项目管理”对话框中设置的值自动显示变量名称。
3、在提示编辑框中，键入一个提示，询问您希望该属性在插入时具有什么值。 （例如，输入您的名称。）如果选择项目管理设置作为标签名称，则此字段将被禁用，因为该值将从“项目管理器”对话框中获取。
4、从文本风格下拉框中选择文本的风格。 如果要添加或编辑文本风格，请单击以访问文本风格库。
5、要使文本粗体，请选择要在编辑窗口中加粗的文本，然后单击
6、倾斜文本，点击
7、为文本添加下划线，点击
8、要更改文本的对齐方式，请单击相应的对齐方式调整是指文本行与包含它们的窗口相关的“排列”。 “左”对齐将文本的左侧与窗口的左侧对齐。
左对齐
居中
右对齐
9、如果希望该属性在插入时包含它的块时具有预定义（默认）值，请在编辑窗口中输入所需的文本。 在模块中的属性中捕获后，将显示该值，然后插入模块。 此时，您可以接受或覆盖已分配的默认值。 如果您不希望该属性具有预定义的值，请将编辑窗口留空。 请注意，如果已选择项目管理设置作为标签名称，则不能指定默认值。
10、点击确定。文本附着到您的光标上。
11、在图形中插入文本属性。 现在可以继续创建包含属性的模块。
创建属性模块
使用“插入属性”工具定义和插入属性后，可以在将该属性捕获到模块中之前对其进行编辑。 例如，您可以移动和旋转它，更改文本风格或更改标签名称。 只需点击属性，然后编辑它，就像任何其他类型的文本。
如果要编辑属性，请双击该属性以访问“编辑属性”对话框。 如果已选择该属性，则单击“对象属性”面板的“内容”字段中的浏览按钮将显示“编辑属性”对话框。
使用属性创建模块
使用“插入属性”工具定义和插入属性后，可以在块中包含它。
创建属性模块
1.在工作表视图中，选择“插入”>“模块”>“定义模块”，或在“插入”工具栏点击旁边的下拉三角，选择定义模块。
2.像定义任何其他的模块一样定义模块，确保您选择中包含定义的属性以及要包括在模块中的一些对象。然后按Enter键。
3.在定义模块对话框中单击确定。
插入带属性的模块
一旦创建了包含属性的模块，就可以使用插入模块工具插入模块并定义属性值。
插入具有属性的模块
1.在工作表视图中，选择插入>模块>插入模块，单击插入工具栏上的模块按钮旁边的向下箭头，然后选择插入模块。
2.在“插入模块”对话框中，选择要插入的模块，然后单击“确定”。
3.要定义属性的值，请在“值”列中单击属性名称，键入所需的值，然后按Enter键。
4.单击“确定”。 模块连接到你的光标。
5.在图形中插入模块。
编辑模块属性值
如果图形中存在具有属性的模块，则可以使用“编辑模块属性”工具编辑已指定的属性值。
编辑模块属性
1.在工作表视图中，选择插入>模块>编辑模块属性，或单击插入工具栏上的模块按钮旁边的向下箭头，然后选择编辑模块属性。
2.单击包含属性的模块。
3.编辑“编辑模块属性”对话框中的值，然后单击“确定”。你也可以双击含有属性的模块，直接打开“编辑模块属性”对话框。
在工作表视图编辑对象
工作表视图提供了一整套修改编辑工具，位于修改菜单上：删除，移动，旋转，复制，排列，位移，拉伸，缩放，镜像，缺口，延伸，（线板线板）修剪，倒角，圆角和爆破。 许多这些工具在模型视图中可用，并且以相同的方式在工作表中使用。
工作表视图的一个独特功能是，您可以在选择要编辑的对象之前选择修改工具，反之亦然。 （在模型视图中，您始终首先选择对象。）如果首先选择修改工具，则需要通过单击，框选或叉选选择对象，然后按Enter键（或右键单击并选择输入）完成选择 。 然后可以继续编辑功能。
如果首先选择对象，可以从“修改”菜单或右键单击菜单中选择一个修改工具。
在工作表视图中选择对象
在工作表视图中有三种选择对象的方法：通过单击，框选和叉选。
选择对象的最简单的方法是点击它。 如果要选择多个对象，请单击第一个对象，然后按Shift并单击要选择的其余对象。通过对话框定义的对象（如文本和属性）可以双击以显示其属性对话框。
如果您尝试选择多个对象，您可能会发现使用框选或叉选更容易。
通过框选选择对象
1、在需要选择的对象左侧，点住并拖动会在对象周围显示选择窗口。 当选择窗口中包含所选对象的所有部分时，松开鼠标左键。（注意：框选的选择框必须包含所选对象的所有部分）
通过叉选选择对象：
1. 在需要选择的对象右侧，点住并拖动会在对象周围显示选择窗口。 当选择窗口接触到所选对象时，松开鼠标左键。（注意：叉选的选择框只要接触到所选对象的一部分就可被选中）
选择当前工作表上的所有对象：
1、选择编辑>选择所有。
重新选择上次选择的对象：
1、选择编辑>选择前一个。
取消选择单个对象：
1.按住Shift键。
2.单击要取消选择的对象。
取消选中的所有内容：
1、选择“编辑”>“取消选择所有”，或者直接单击绘图区域中其他位置的空白处。
在工作表视图中移动对象
除了多边形和尺寸，工作表视图中的对象可以通过简单的点击和拖动来移动。 如果您的命令栏已打开，并希望能够输入移动的精确值，则需要选择移动工具，而不是直接拖放。
使用拖拽移动项目：
1.选择对象。
2.将十字选择框悬停在对象中心的方形蓝色抓取点上。
3.点住并拖动以移动对象。
4.当对象在您想要的位置时，释放鼠标按钮。
使用移动工具移动对象
1.选择对象。
2.选择“修改”>“移动”，或右键单击并选择“移动”，或单击“修改”工具栏上的
3.选择移动的基点。 将从该点测量移动距离和方向。
4.不需按住鼠标按钮，移动鼠标移动元素。 选择要移动到的点，或在命令栏中输入距离和方向
在工作表视图中的旋转项目
单击时插入的对象可以通过点住并拖动其旋转抓取点进行旋转，旋转抓取点的形状为三角形。 这些项目包括文本，模块，插入视图，插入的图像和插入的CAD文件。
对于大多数其他对象，您需要使用旋转工具。 如果您希望能够在命令栏中输入精确的旋转角度，或者要围绕对象中心点以外的点旋转对象，则还需要使用旋转工具。
如果您的角度捕捉开启，对象将以角度捕捉的角度模式为增量旋转。 如果使用命令栏，您可以通过在命令栏中输入所需的角度来覆盖角度捕捉。 如果角度捕捉关闭，正交关闭时，对象将以1度为增量旋转。
通过点住和拖拽旋转对象
1. 单击选择要旋转的对象。
2.将十字选择框悬停在对象的三角形抓取点上。
3.点住并拖动以旋转对象。
4.当对象处于所需的旋转时，释放鼠标按钮。
使用旋转工具旋转对象：
1.选择对象。
2.选择“修改”>“旋转”，或右键单击并选择“旋转”，或单击“修改”工具栏上的
3.选择旋转的基点。 基点可以是对象上的任何点（例如中心点或角点），或绘图区域中的任何点。 您选择的点将作为旋转的中心点，对象将围绕旋转中心点旋转。
4.不需按住鼠标按钮，移动鼠标旋转对象。 对象将沿着您移动鼠标的方向从定义的旋转中心点旋转。 如果命令栏打开，您可以在旋转时查看旋转角度，或输入一个精确的角度。 正角度值以逆时针方向读取，而负值以顺时针方向读取。
在工作表视图中复制对象
复制工具会创建所选对象的副本，然后您可以将其放在同一工作表上的任何位置。
复制对象
1.选择要复制的对象。
2.选择“修改”>“复制”，或右键单击并选择“复制”，或单击“修改”工具栏上的
3.为复制移动选择一个基点。 通常，您将选择一个对象上的点，但您也可以在图形中单击任何位置指定复制的移动基点。 基点仅仅是用于定义移动距离的参考点。
4.在视图中选择要将对象复制到的位置的点。 您可以通过移动鼠标，然后单击以插入副本，或通过在命令栏中键入距离和方向来执行此操作。
注意：如果要将对象复制到另一个工作表，请改为使用编辑菜单上的复制和粘贴工具。
在工作表视图中排列对象
您可以使用排列工具创建所选对象的多个副本，排列类型分为矩形和极面。
创建矩形排列时，对象按行和列的模式排列。 您可以控制行和列的数量，行和列之间的间距，以及排列的旋转角度。

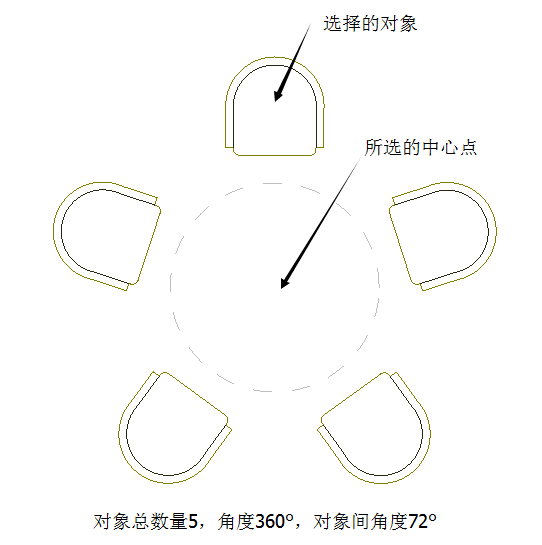

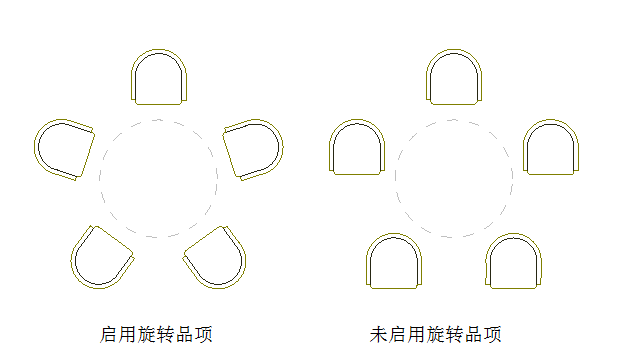

当创建极面排列时，对象围绕所选中心点以圆形排列。 您可以指定条件，例如要包含在排列中的对象总数，要填充的角度或对象之间的角度。
创建矩形排列：
1.选择要排列的对象。
2.选择“修改”>“排列”，或右键单击并选择“排列”，或单击“修改”工具栏上的
。
3.在排列对话框中，启用矩形单选按钮。
4.在“行数”框中，键入所需的水平行数，或使用箭头选择值。
5.在“列数”框中，键入所需的垂直列数。
6.在“行距”框中，键入行之间的间距。 这决定了排列对象中出现的每行对象之间的距离（垂直间距）。
7.在“列距”框中，键入列之间所需的间距。 这确定了排列对象中出现的每列对象之间的距离（水平间距）。
8.在“排列旋转角度”框中，键入排列的旋转度。
9.单击“确定”。 创建排列。
创建极面排列：
1、选择要排列的对象。
2、在排列对话框中，启用极面按钮。
3、单击
，然后选择绘图区域中将用作排列中心的点。
4、要在排列排列时旋转对象，请启用旋转品项复选框。 如果禁用此复选框，排列中的每个对象将具有与所选对象相同的方向。
5、从“方法”下拉框中，选择要用于创建阵列的条件。
填充的品项和角度的总数
品项间品项和角度的总数
填充角度/品项间的角度
6、输入支持所选方法的两个参数的值。
品项总数量： 排列中的对象总数，包括所选对象。
角度填充：排列填充的角度距离。
品项之间的角度： 每个对象之间的角度距离。
排列将从所选对象逆时针生成排列。
7、要预览阵列，请单击“预览”。 该排列显示在绘图区域中。 如果对排列满意，请单击对话框中的“是”以创建它。 否则，单击“否”返回“排列”对话框。
如果不想预览排列，只需在“排列”对话框中单击“确定”即可创建排列。
在工作表视图中位移对象
位移将创建一个新对象，其形状与所选项目的形状相同。 例如，位移圆形会创建一个较大或较小的圆形，具体取决于您为位移指定的那一侧。 您可以位移线，连续线，圆，圆弧和多边形。
位移对象
1.选择要位移的对象。
2.选择“修改”>“位移”，或右键单击并选择“位移”，或单击“修改”工具栏上的
3.在“位移”对话框中，输入要位移项目的距离，然后单击“确定”。
4.在图形中，单击要位移的一侧。
在工作表视图中拉伸对象
任何可以手动拉伸的对象也可以使用拉伸工具拉伸。 使用此方法，您可以使用命令栏指定拉伸距离和方向。
拉伸对象
1.选择“修改”>“拉伸”，或右键单击并选择“拉伸”，或单击“修改”工具栏。
2.单击并拖动叉选选择窗口（从右到左）围绕要伸展的线端或角。
3.按Enter键，或右键单击并选择输入。
4.选择要从中拉伸的基点。 这可以是图中的任何点。
5.沿要伸展的方向移动十字准线，然后在对象为所需长度时单击，或在命令栏中输入拉伸距离。
在工作表视图中缩放对象
您可以使用缩放工具来增大或减小对象的大小。
缩放对象
1.选择对象。
2.选择“修改”>“缩放”，或右键单击并选择“缩放”，或单击“修改”工具栏上的 。
3.选择要从中缩放的基点。 通常这是项目上的一个点。
4.在比例编辑框中输入所需的比例因子。 例如，要将项目的大小加倍，请键入2，要将大小减半，请键入0.5。
5.单击“确定”。
注意：如果要缩放模块，并且模块包含尺寸，则尺寸值不会缩放。 如果需要缩放尺寸值，请进入模块清晰度编辑，选择尺寸，然后在“对象属性”面板中编辑值比例。
在工作表视图中镜像对象
您可以使用镜像工具创建所选对象的镜像。 通过指定镜像线（对象被翻转的虚拟线）来镜像对象。 一旦对象已镜像，您可以选择是否要删除原始对象。
镜像对象
1、选择你要镜像的对象。
2、选择修改>镜像或者右键点击选择镜像或者在修改工具栏点击
3、单击两点以定义镜像线。 对象被镜像。
4、当提示选择是否要删除原始对象时，单击是删除原始对象，或单击否保留原始对象。
在工作表视图中断开对象
您可以使用缺口工具在线，连续线，圆弧或多边形中创建拆分。 这将对象分成可以单独编辑的段，并在断点处添加一个点。
断开线段、连续线、弧线和多边形
1、选择对象。
2、选择修改>缺口或者右键点击选择缺口或者在修改工具栏点击
3、选择要中断对象的点。
在工作表视图中延伸对象
您可以使用延伸工具将一个对象延伸到另一个对象。
将对象延伸到另一个对象：
1、选择“修改”>“延伸”，或右键单击并选择“延伸”，或在“修改”工具栏上点击
2、选择要延伸到的对象，然后按Enter键（或右键单击并选择输入）。 对象必须位于要延伸的对象的路径中。
3、选择要延伸的对象。 对象将延伸到您选择的第一个对象。
修剪对象到其他对象（工作表视图）
当两个绘图对象相互交叉时，可以使用“线板线板”工具将一个对象修剪到另一个对象。
将对象修剪到另一个对象：
1、在工作表视图中，选择修改>修剪，或右键单击并选择修剪，或在修改工具栏上点击

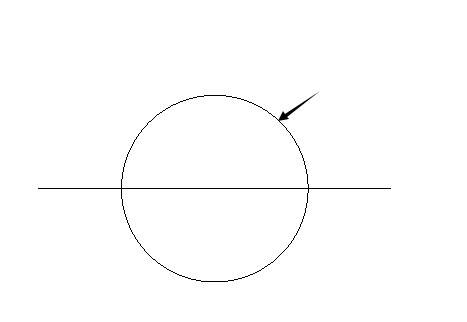

2、选择要修剪的对象，然后按Enter键（或右键单击并选择输入）。 在下面的示例中，您将选择圆作为要修剪到的对象。
3、选择要剪掉的对象，单击要剪掉的结束点附近。
线将自动修剪到最近的边框。
在上面的示例中，如果您单击线的中心，则圆中的部分将被修剪：
在工作表视图中倒角对象
使用倒角工具在两条直线或连续线之间创建一个倾斜连接。
倒角对象
1、选择“修改”>“去角”，或在“修改”工具栏点击
2、在“去角距离”对话框中，指定第一距离和第二距离（每个边将被缩小的距离）。 您指定的距离将按照选择对象的顺序应用。
3、选择第一个对象，然后选择第二个对象。 创建倒角。
在以下示例中，第1行将被指定的第一距离（水平）裁切，第2行将被指定的第二距离裁切（垂直）。 然后将在两个端点之间绘制线以创建成角度的连接。
在工作表视图中圆角对象
圆角工具将两条线连接在一起，如果两条线都延伸的话，它们会自然地相遇。 如果对象已经相交，则一个对象被修剪到另一个对象。 圆角工具可用于线，连续线，圆弧和圆。
有两个圆角工具可用。 圆角 - 连接工具执行直接连接，使线条在单个点处相遇，而圆角 - 半径工具使用曲线连接两条线。
使用圆角 - 连接工具连接对象：
1.选择“修改”>“圆角”>“圆角 - 连接”，或在“修改”工具栏上选择
，然后选择“圆角 - 连接”。
2.选择要加入的第一个对象。 如果对象是线或弧，请单击要连接的特定末端附近。
3.选择要加入的第二个对象。 对象已连接。
使用圆角 - 半径工具连接对象：
1.选择“修改”>“圆角”>“圆角 - 半径”，或单击“修改”工具栏上的
箭头，然后选择“圆角 - 半径”。
2.在“半径”对话框中，指定连接曲线所需的半径，然后按Enter或单击“确定”
3.选择要圆角的第一个对象。
4.选择要圆角的第二个对象。 对象用曲线连接。
在工作表视图中炸开对象
您可以使用爆破工具将对象“炸开”到其组成部分。 您可以在对象（例如模块，插入的模型视图和插入的CAD文件（例如细节大样或图框）上使用它。 一旦对象炸开，您可以自由编辑其各个组件。
炸开对象：
1.选择对象。
2.选择“修改”>“爆破”，或右键单击并选择“爆破”，或单击“修改”工具栏上的
在工作表视图中删除对象
您可以通过两个快速步骤从绘图中删除对象。
删除对象：
1.选择对象。
2.按键盘上的delete键，或选择修改>删除，或右键单击并选择删除，或单击修改工具栏上的
编辑工作表视图中的线颜色，线型和线宽
默认情况下，使用绘制的线使用所在图层的颜色，线型和线宽。 您可以在插入对象后轻松更改对象的线条样式。
更改线的样式：
1.单击线，形状以选择它。
2.在“对象属性”面板中，从“颜色”，“线型”和“线宽”下拉框中选择所需的设置。
测量工作表视图中的距离和角度
使用测量工具，您可以很方便的测量图形中任意两点之间的距离和角度。
在工作表视图中测量：
1.选择工具>测量，或单击工具工具栏上的
2.单击要测量的第一个点。 当您将十字准线从此点移开时，距离和方向信息会在状态栏上显示：
3.单击要测量的第二个点。 所有计算，包括沿X轴和Y轴的距离，都在“测量”对话框中显示。

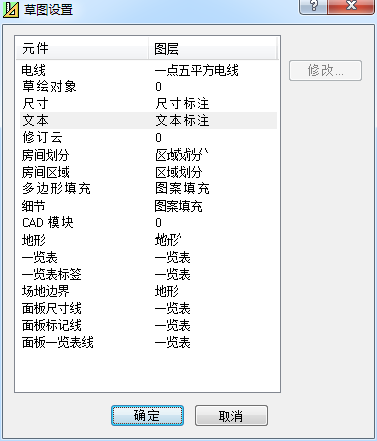

草图设置
在绘图设置中，您可以选择在绘制对象（线，圆，弧，矩形）时用于绘画对象的默认线条样式。 您还可以为修订云，填充多边形和细节设置默认线型。
您还可以将图层分配给在“模型视图”中创建的不是构建元件的对象。 这些包括线和形状，修订云，填充多边形，细节，房间划分线，CAD块，文本，尺寸，一览表，房间区域，场地边界，地形边界线和墙板组件。 当这些对象导入到工作表视图中时，如果您展开它们所属的块，它们将保留在分配给它们的图层上。
在模型视图中将图层分配给对象
图层定义包括对象线型，线宽和颜色的设置
为草绘对象选择默认线样式
您可以选择在模型视图中绘画线，弧，圆和矩形时使用的默认线条样式。

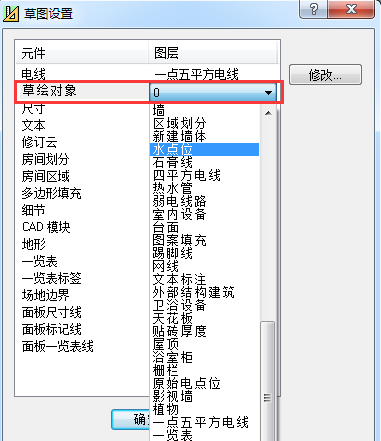

为草绘对象选择默认的线条样式
1.在模型视图中选择设置>草图设置，或在设置工具栏上点击
2.在“草图设置”对话框中，选择“草绘对象”。
3.单击右侧的浏览框，然后在图层对话框中选择所需的图层。
4.在“草图设置”对话框中单击“确定”。
注意：您也可以在绘制对象之后编辑它的线条样式。
为修订云选择默认的线条样式
您可以选择在模型视图中绘画修订云时使用的默认线条样式。

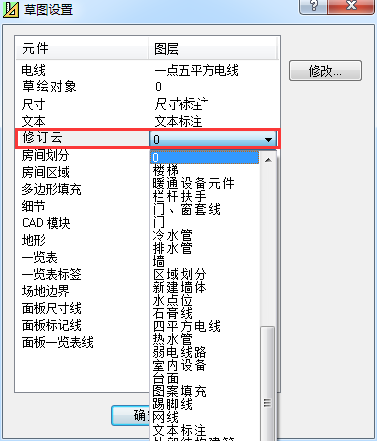

为修订云选择默认的线条样式
1. 在模型视图中选择选择设置>草图设置，或在设置工具栏上点击
2.在草图设置对话框中，选择修订云。
3. 单击右侧的浏览框，然后在图层对话框中选择所需的图层。
4.在“草图设置”对话框中单击“确定”。
注意：您可以在绘制后编辑修订云的线条样式。
为多边形填充指定默认的线条样式和图案
在模型视图中你可以为绘制好的多边形填充选择默认的线条样式、图案和颜色。
1. 在模型视图中选择选择设置>草图设置，或在设置工具栏上点击
2.在草图设置对话框中，选择多边形填充。
3. 单击右侧的浏览框，然后在图层对话框中选择所需的图层。
4.在“草图设置”对话框中单击“确定”。
注意：您可以在绘制后编辑多边形填充的线条样式。
为细节选择默认图层和线样式
您可以选择在模型视图中绘制的玻璃棉绝缘层，刚性绝缘物，木材截面，石工截面和剪切线时使用的默认图层和线样式。

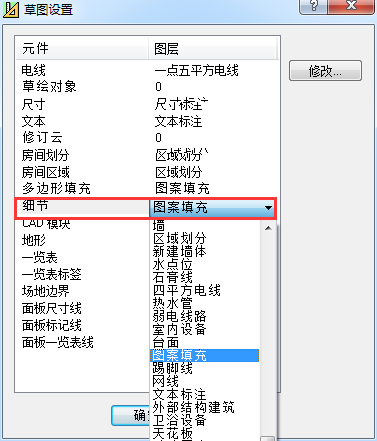

为细节指定默认设置
1.选择设置>草图设置，或在设置工具栏点击
2.在“草图设置”对话框中，选择“细节”。
3.单击右侧的浏览框，然后在图层对话框中选择所需的图层。
4. 在“草图设置”对话框中单击“确定”。
注意：可以在绘制细节后编辑其线属性。
分配图层到其他对象
1.选择设置>草图设置。
2.在“草图设置”对话框中，选择要为其分配图层的对象。
3.单击图层列中的下拉框，然后从下拉列表中选择所需的图层。
4、点击确定。
注意：建筑元件在它们的外观属性页面上有一个图层分配。
