第二十四章:预算和分析

预算和解析

有几个强大的工具可以帮助您解析您的项目和生成各种类型的报表。

面积/周长:您可以使用面积/周长计算器来显示模型中每个位置的面积(例如平方米)和周长,以及所有位置的总面积和总周长。

房间区域:您可以使用“房间区域”工具即时计算模型中房间或选定区域的面积,周长和体积,并将信息插入图形中。

当您使用房间区域工具时,会在房间或区域周围创建边界。 此房间区域在模型中会关联到“面积/周长”计算器中以及用于创建房间区域一览表的房间区域。

生成项目预算:您在图形中插入的任何元件都在内部进行记录,从而可以自动生成项目预算。

当您为项目生成预算时,预算包括信息报表以及裁切清单。 信息报表列出了用于建造房屋的所有材料,以及每种材料的数量,单价和总成本。 裁切清单报表图形中的所有木材和钢铁部件使用您选择的裁切长度计算您需要购买的部件数量。

查看项目预算:使用查看项目预算工具,你可以对已经保存的报价文件进行查看

一览表: 您可以显示,打印并插入项目中每个位置的门,窗口,部件或房间区域的一览表。 默认情况下,门,窗口或部件还显示有与一览表中相关联的标记。

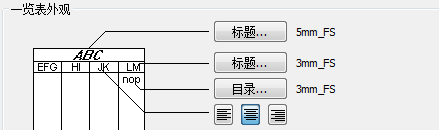

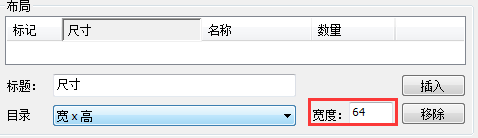

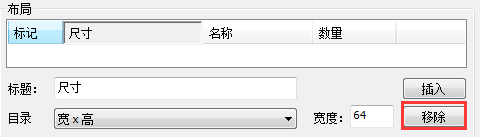

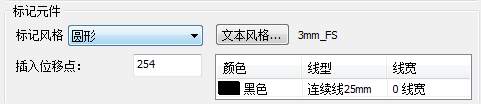

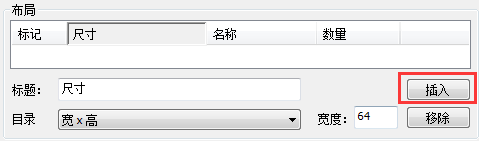

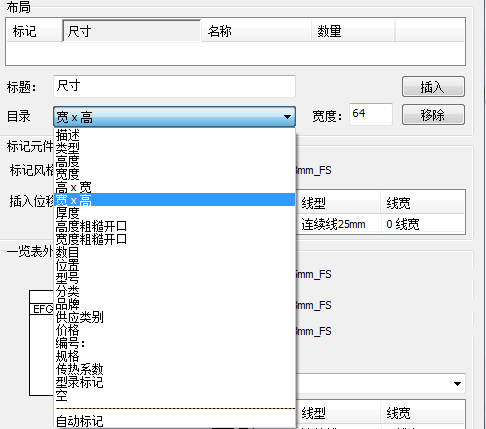

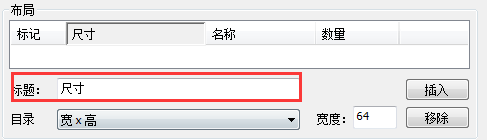

您可以编辑一览表的布局,文本样式和线条风格,以及控制平面标记的内容和样式。

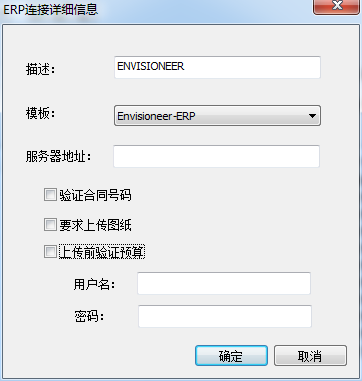

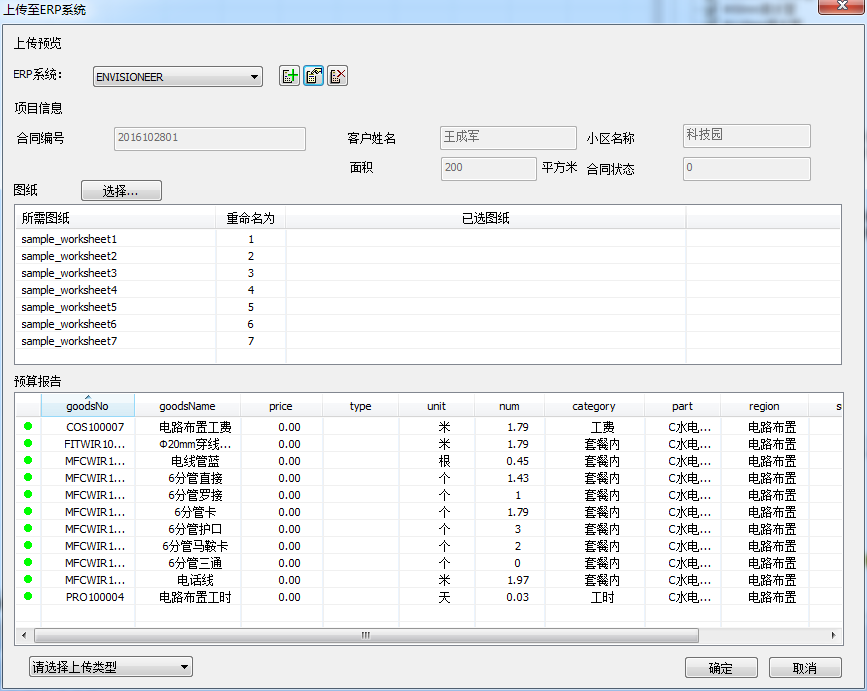

上传至ERP如果您的组织使用企业资源规划(ERP)系统,您可以直接从Envisioneer连接到它,并使用上传到ERP工具将材料报表上传到它。



计算面积和周长

面积/周长计算显示模型中每个位置的建筑物占地面积(例如平方米)和周长。 它还显示所有位置的总面积和总周长。随着模型增大或减小,计算中的值会自动更新。

请注意,计算是从建筑物外墙的外侧进行的。

计算面积

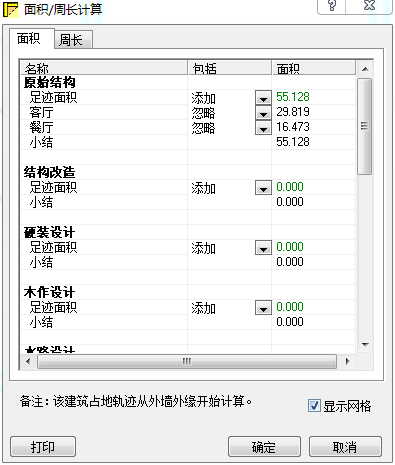

1、选择工具>解析>面积和周长或者在解析工具栏点击。测量面积显示在面积/周长计算对话框的面积选项卡上。 测量周长显示在“周长”选项卡上。

如果您在模型中创建了房间区域,它们将列在其关联的位置名称下。默认情况下,每个位置的小结是该位置的总面积或周长,包括该位置上的所有房间区域。 如果需要,您可以从总计中忽略所选位置或房间区域。 如果计算包括在总计中,它将突出显示为绿色。

2、要从计算中忽略位置或区域,请从包括列中的下拉框中选择忽略。 默认情况下,房间区域已被省略,因为它们是该位置的整体计算的一部分。

3、要从位置的小结中减去指定区域的面积或周长,请从“包括”列中的下拉框中选择“减去”。 例如,如果要从计算中减去车库,请选择车库房间区域旁边的“减去”。 车库的测量然后突出显示红色,表明它已被减去。

4、若要添加遗漏到计算中的位置,请从“包含”列中的“下拉框”中选择“添加”。

5、取消显示网格复选框,可以关闭网格的显示,

6、要打印面积/周长计算,请单击“打印”。

7、完成查看面积计算后,单击“确定”。



注意:可以在程序设置中的测量单位页面上更改用于面积和周长的测量单位。



计算房间和区域的空间

使用根据房间选择房间区域工具或根据挑选点选择房间区域工具,您可以立即计算房间或选定区域的面积,周长和体积,并将信息插入您的图纸中。

当您使用房间区域工具时,会在房间或区域周围创建边界。 此边界在模型中的定义可用于“面积/周长计算”中以及用于创建房间区域一览表中。 您可以控制房间区域边界的线条样式,并根据需要将填充图案应用于该区域。

计算房间区域的面积

1、如果要计算房间区域,请选择工具>解析>一览表>根据房间选择房间区域,或在解析工具栏点击 请注意,此工具要求房间具有封闭的墙壁布局。

2、如果要计算项目中特定区域的面积,请选择工具>解析>一览表>根据挑选点选择房间区域,或在解析工具栏点击 这不一定是一个房间 - 它可以是任何空间,如一个庭院。

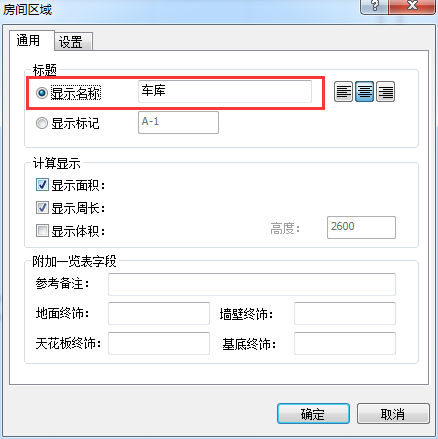

3、要在房间区域的标题中显示文本,请启用“显示名称”单选按钮,然后在相邻的编辑框中键入所需的文本(例如,车库)。

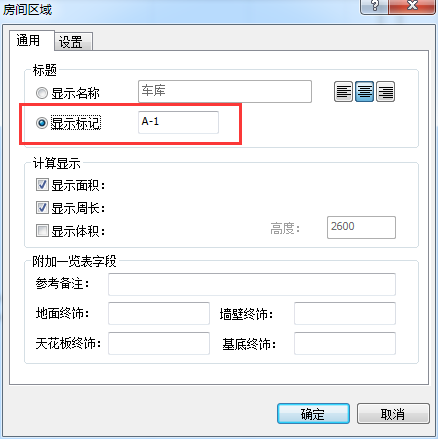

4、要将标记显示为注释,请启用“显示标记”单选按钮,然后在相邻编辑框中键入所需的标记文本。

5、通过单击相应的调整按钮选择所需的标题对齐方式。

左对齐

居中

右对齐

6、在计算显示区域中,检查要在备注中显示的信息。 选择是显示面积,显示周长和显示体积。 请注意,可以在程序设置的测量单位页面上更改用于面积,周长和体积的测量单位。

7、如果启用了显示体积,请在高度编辑框中输入房间的高度。 默认情况下,使用位置的墙高,但如果需要,您可以覆盖此值。

8、如果需要在房间区域一览表中显示一些附加的一览表字段,则可以在“附加的一览表字段”区域中输入信息。 这些字段包括参考备注,地面终饰,天花板终饰,墙壁终饰和基底终饰,这些字段是可以显示在房间区域一览表中的字段。

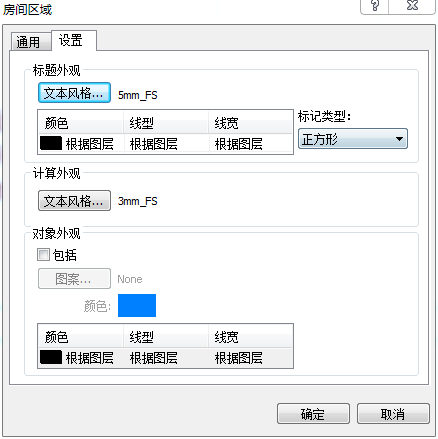

9、要定义房间区域文本的外观,请选择设置选项卡。

•要修改标题文本的文本样式,请单击“标题外观”区域中的“文本风格”按钮,然后从“文本风格”对话框中进行选择。

•要修改房间区域边界线样式,请修改标题外观区域中的线样式按钮。

•要为注释的计算正文选择文本样式,请单击“计算外观”区域中的“文本风格”按钮,然后从“文本风格”对话框中进行选择。

•要在房间区域中包含图案,请选中对象外观”区域中的“包括”按钮,然后从“图案”对话框中进行选择。

•要编辑填充图案的颜色,请单击颜色样本并从“颜色”对话框中进行选择。

10、完成定义的设置以后,点击确定。

11、如果您选择了根据房间选择房间区域工具,请在您计算的房间空间内单击。 创建房间区域,插入注释。

12、如果您选择根据挑选点选择房间区域,请选择点以定义要计算其空间的区域的边界,然后右键单击并选择完成。 创建房间区域,并插入注释。

13、您现在可以计算另一个房间的区域,或单击取消关闭房间区域对话框。

注意:房间区域链接到其关联的墙壁,如果墙被拉伸,则自动更新。

注意:默认情况下,房间插入的房间区域延伸到墙内表面。 如果您喜欢它们延伸到墙壁核心,可以在插入房间区域之前在程序设置中定义。

注意:房间区域填充图案仅在图案显示模式时可见。

注意:房间区域在查看筛选中列出,因此您可以控制其可见性和可选择性。



定义要根据房间插入的房间区域的范围

默认情况下,房间插入的房间区域延伸到墙内表面。 如果您喜欢它们延伸到墙壁核心,可以在插入房间区域之前在程序设置中定义。这是在程序设置中定义的插入设置。 更改此设置不会影响已插入的房间区域。 它仅影响再次使用“根据房间选择房间区域”工具插入的房间区域。 如果要更改现有房间区域的范围,可以点住并拖动其角点。

定义要插入房间的房间区域和范围

1.选择设置>程序设置或在设置工具栏点击

2.在“程序设置”对话框中,单击左侧列中的“建筑辅助”。

3.在“根据房间插入”区域中,单击“房间区域”项旁边的下拉框。

4.如果您希望房间中的房间区域延伸到墙壁核心,请选择墙芯。 如果您希望它们延伸到内墙面,请选择“墙表面”。

5.单击“确定”。



编辑房间区域属性

在图形中插入房间区域注释后,可以编辑与注释的内容和样式相关的设置,以及房间区域边界和图案的线样式。

编辑房间区域的属性

1、右键点击房间的区域并选择。

2、右键点击选择属性或者选择编辑>修改元件>属性。

3、在房间区域对话框中编辑设置。

4、点击确定。



调整房间区域大小和重塑房间区域形状

您可以通过点住并拖动其边缘和角点来调整房间区域边界的大小或重塑形状。 房间区域注释中的计算自动更新。

调整房间区域大小和重塑房间区域形状

1.单击房间区域内部文本以选择它。

2.要调整区域大小,请点住并拖动位于每个边缘中心的实心蓝色抓取点。 或者,也可以使用右键菜单上的“移动边缘”工具移动边缘。

3.要重塑房间区域形状,请点住并拖动位于角落的空心蓝色抓取点。 或者,您可以使用右击菜单上的拉伸工具。

注意:房间区域链接到其关联的墙壁,并且如果墙伸展,则会自动更新。



移动房间区域文本

默认情况下,房间区域计算说明显示在房间区域的中心。 您可以使用“移动文本”工具移动房间区域注释的标题或计算正文。

移动房间区域文本

1、点击房间区域文本进行选择。

2、在想要移动的文本上右键点击选择移动文本,或者选择编辑>修改元件>移动文本。

3、将指针悬停在文本上方,然后点住并拖动以将文本移动到所需位置。 请注意,标题和计算正文分别移动。

4、释放你的鼠标。



生成项目预算

生成项目预算工具可在设计过程中的任何时间自动生成信息报表和裁切清单。 如果您对模型进行更改,预算值将自动更新。

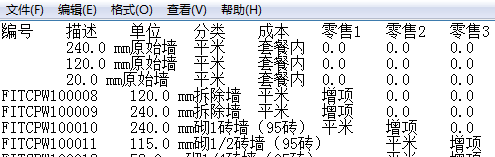

信息报表或材料清单列出了用于建造房屋的所有材料,以及每种材料的数量,单价和总成本。信息报表还列出了作为元件属性的组成部分。 例如,墙壁可以具有诸如石膏板和干壁钉等组件。

裁切清单会使用您选择的实际长度,列出所有图纸中的部件(木材和钢铁)您需要从供应商购买的部件数量。

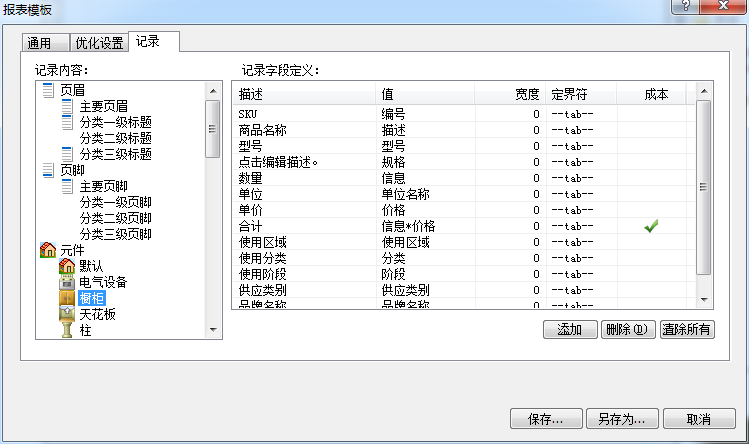

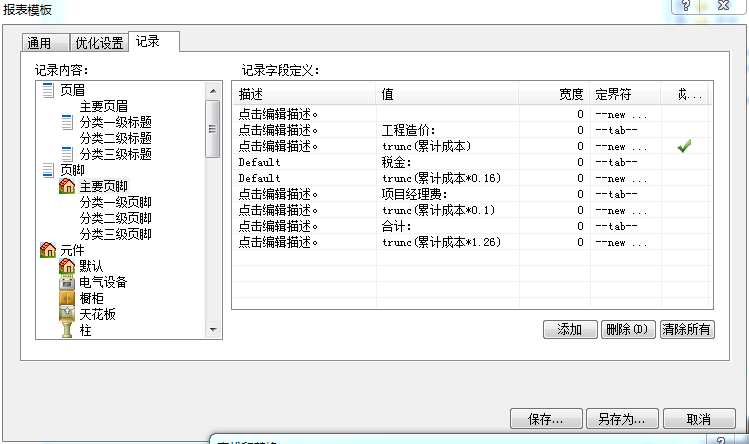

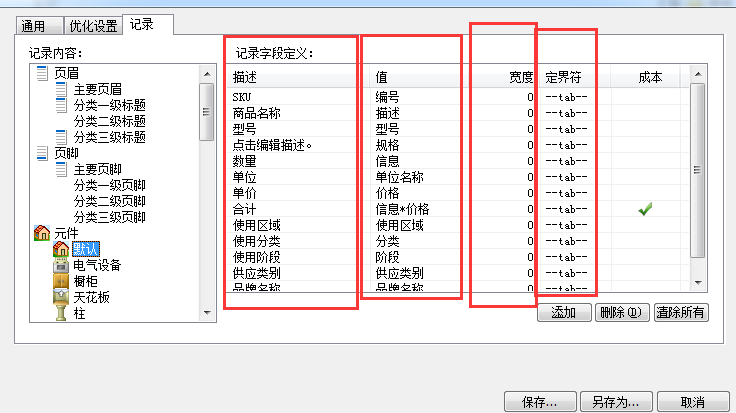

查看项目预算时,可以选择要应用于预算值的报表模板。 模板确定报表的信息,报表的方式以及保存预算时创建的文件类型。 一些模板生成与流行的预算程序兼容的文件。 您可以编辑报表模板以满足需要,甚至可以创建新的模板。



编辑元件的信息属性

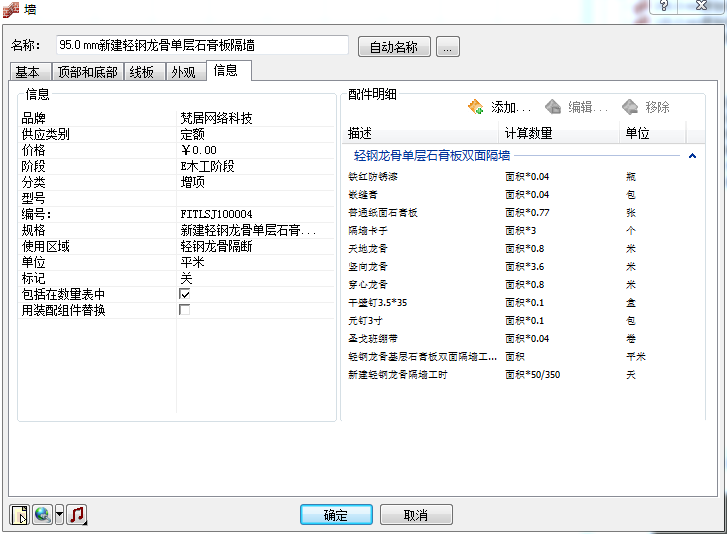

每个元件的属性页中包括一个信息标签页。此页面包含报价预算的多个变量 - 诸如品牌,编号,价格和计量单位等字段。 当生成项目预算时,将使用此页面上的字段信息。

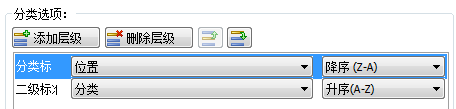

信息页面上的某些字段用于定义信息报表中信息的排序顺序,由所使用的报表模板所定义。 这些字段包括编号、分类、规格、阶段、使用区域、元件、型号。

您可以编辑型录中或视图中元件的定量属性。 或者,您可以生成和保存项目预算,然后使用关联编辑器对报表编辑,例如Excel或记事本(取决于所使用的报表模板)。

编辑视图中元件的信息属性:

1.选择图形中的元件。

2.右键单击并选择属性。

3.在属性对话框中,选择信息选项卡。



编辑型录中元件的信息属性:

1.选择文件>型录>元件管理,或单击标准工具栏上型录按钮旁边的向下箭头,然后选择元件管理。 您还可以在型面板中右键单击,然后选择元件管理。

2.选择要编辑的元件。

3.在属性窗格中,选择信息选项卡。

注意:编辑型录中的元件对已插入到视图中的元件没有影响。 它只影响元件的未来插入。

以下是每个可用的属性的描述:

品牌:产品的品牌。 单击浏览按钮访问品牌库,您可以在其中添加,编辑和选择品牌。

供应类别:将供应产品的公司或商店(可以自由输入)。

价格:产品的单价。

阶段:材料通常分阶段在建筑工地中使用,阶段可以用作预算报价中的排序键。 单击浏览按钮从阶段库中选择一个阶段。

分类:元件可以根据其类型分组,分类可以用作预算中的排序键。 单击浏览按钮以从分类库中选择分类。

型号:元件商品的型号。

编号:元件商品的唯一编码。

规格:组合字段,可根据你设置的公式变量进行组合,供应商可以使用规格作为替代查找,以便于进行分类。 规格可以用作预算报表的排序键。

规格可以是任何数字或字符组合,也可以通过创建自定义规格公式将元件变量合并到公式字段中。 规格是将两个或更多变量合并成一个更简单排序的好方法。

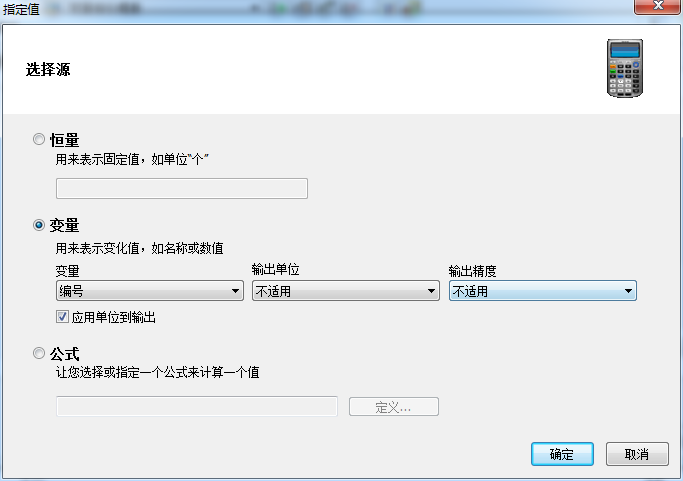

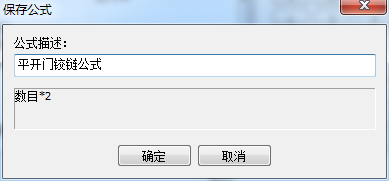

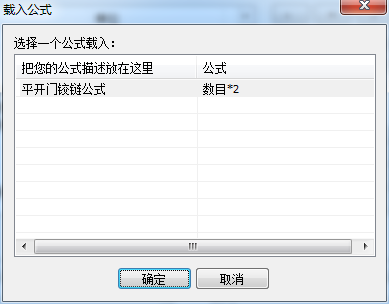

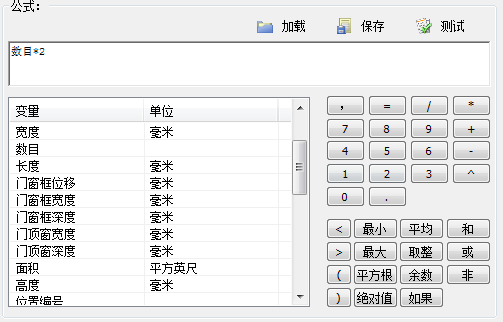

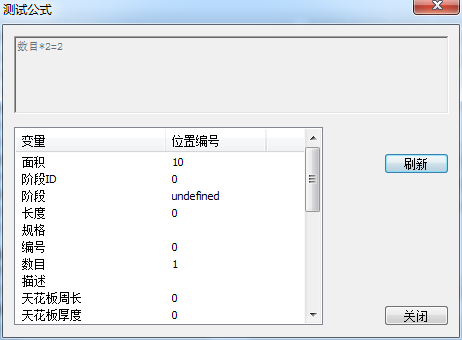

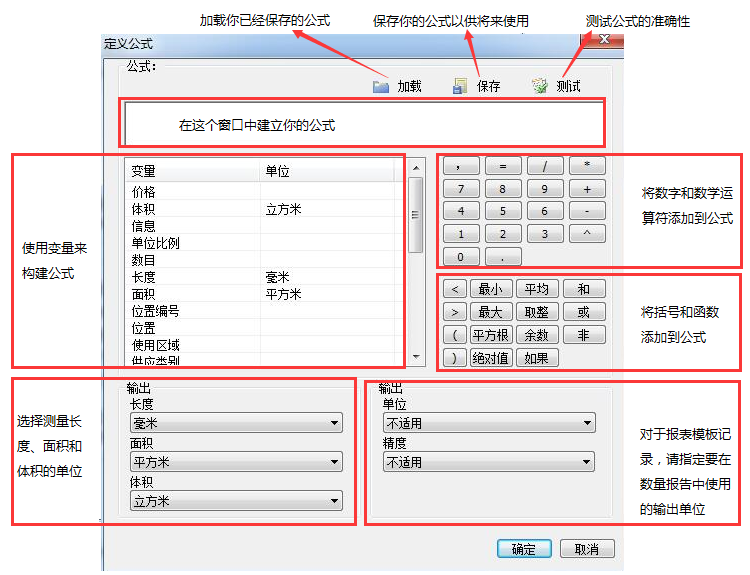

要创建自定义公式,请单击“规格”字段旁边的浏览按钮,然后在“定义公式”对话框中定义公式。

使用区域: 元件的用法可以帮助你更清楚地使用元件。 例如竖向龙骨的构件可用于轻钢龙骨隔墙。 使用区域可以用作预算中的排序键。 单击浏览按钮以在“使用区域”库中选择。

单位: 用于量化元件的度量单位。 您可以根据数量,长度,面积或体积量化元件。

测量单位存储在库中以方便使用。 您可以在单位库中添加和编辑计量单位。 每个计量单位都有一组属性,用于确定单位量化(数量,长度,面积或体积),单位格式(小数,英寸等),单位精度和数值后显示的单位文本 最重要的是,每个计量单位包含一个单位比例。 程序最初以毫米为单位测量所有数量。 单位比例是您需要乘以从毫米转换为您想要的单位的数字。

单击单位字段旁边的浏览按钮,从单位库中选择一个计量单位。

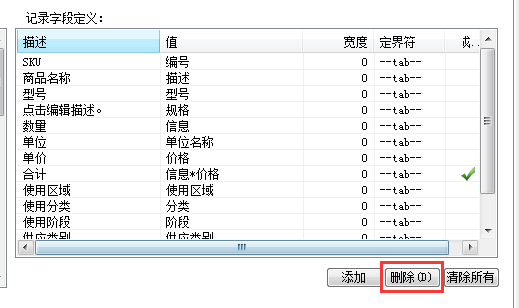

注意:在元件的信息属性页上选择的计量单位不一定是项目预算中使用的单位。 这由用于显示预算的报表模板确定,特别是在报表模板中为该元件定义的记录。 如果记录中的单位设置为信息变量,或设置为使用信息变量的公式,程序将使用从信息页面设置计算的测量值。

标记: 2D中在元件上显示文本标记。 选择“自动”显示自动生成的标记,其属性由程序设置中的元件标记默认设置确定。 选择自定义可让您在标记字段中键入自定义文本。 如果不想显示标记,请选择关闭。

包括在数量表中: 指定元件是否包含在信息报表中。

用装配组件替换:如果禁用,并且元件在“信息”选项卡上定义了组件,则元件及其组件将都显示在信息报表中。 如果启用,将在信息报表中只显示元件,不显示组件。



编辑材质价格

大多数元件在其属性中为其设置了默认单位价格。你还可以为材质贴图指定组件价格,这些价格用于项目预算。

您可以为型录中的元件或视图的元件及材质贴图指定价格。 如果已经创建了设计,则可以通过在视图中选择插入的元件或材质贴图贴图,然后编辑它们的属性来编辑它们的价格。 或者,您可以生成和保存项目预算,然后在关联编辑器(例如Excel或记事本)中编辑定价(具体取决于所使用的报表模板)。

注意:通过向材料中添加组件,您可以为应用于元件的材料装饰(砖,油漆,壁纸等)指定定价。 请参阅编辑材料属性。

编辑插入元件的价格:

1.选择图形中的元件。 您可以使用Shift +单击来选择相同类型的多个元件。

2.右键单击并选择“属性”,或选择“编辑”>“修改元件”>“属性”。

3.在属性对话框中,选择信息选项卡。

4.在价格编辑框中编辑值。 请注意,价格是每计量单位的价格。 例如,对于地毯,您可以输入每平方米的价格,而不是整个地毯的价格。

5.在属性对话框中单击确定。

如果您编辑型录中任何元件的价格,价格变化将影响你再次插入的该元件。

在型录中编辑元件定价:

1.选择“文件”>“型录”>“元件管理”,或右键单击型录中的元件,然后选择“元件管理”。

2.选择要编辑的元件。

3.在属性窗格中,选择信息选项卡。

4.在价格编辑框中编辑值。 请注意,价格是每计量单位的价格。 例如,对于地毯,您可以输入每平方米的价格,而不是整个地毯的价格。

5.单击“确定”。



将所有型录元件的定量属性导出到文本文件

您可以使用元件管理中的导出文本文件工具将所有型录里的元件的名称和关键定量属性导出到制表符分隔的文本文件。 文件中的每个条目包括元件名称,编号,分类和单位。 示例条目如下所示。

将元件的定量属性导出到文本文件:

1.确保要导出的型录是当前型录。

2.选择文件>型录>元件管理,或在标准工具栏上型录按钮旁边的向下箭头,选择元件管理。 您还可以右键单击型录面板中的元件,然后选择元件管理器。

3.在“元件管理”对话框中,选择“文件”>“导出文本文件”。

4.在另存为对话框中,在文件名编辑框中键入文件的名称(不带扩展名)。

5.选择所需的保存位置,然后单击保存。



添加组件到元件

组件是链接到元件的零件,但不在视图中直接显示。 例如,门可以具有连接到门的门锁、合页组件,其包括门锁和一组铰链。 新建轻钢龙骨隔墙可以具有包括龙骨,石膏板和干壁钉组件。 如果项目中的元件在其属性中指定了一个组件,该组件中的材料将包含在信息报表中。 您可以将一个或多个组件添加到元件。

将组合件添加到元件:

1.将组件添加到插入的元件,请选择该元件,然后右键单击并选择“属性”,或选择“编辑”>“修改元件”>“属性”。 您可以使用Shift +单击或选择全部类似工具选择多个相同类型的元件。

要将组件添加到型录中的元件,请选择“文件”>“型录”>“元件管理”。 在元件管理中,选择左窗格中的元件。

2.在属性对话框中,选择信息选项卡。

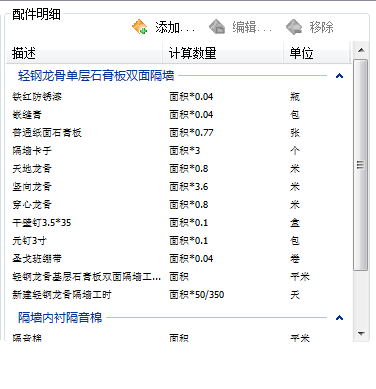

3.在“配件明细”区域点击添加

4.在组件对话框中,选择要附加到元件的组件,然后单击确定。 组件体的内容显示在“数量”页面上的“组件”窗格中。

编辑连接到元件的组件,请选择组件并单击编辑。 然后您可以在组件库中定义组件。

提示:如果需要,可以通过添加或编辑组件来自定义组件库。



从元件中删除组件

可以使用元件的“属性”页上的“删除工具”从元件移除元件组件.

从元件中删除组件:

1.访问元件定义属性页面。

2.配件明细区域中,选择要删除的组件

3.单击移除

4.单击“确定”。



在信息报表中用装配组件替换元件

默认情况下,如果元件在其信息属性页面上定义了组件,则元件及其组件都将显示在信息报表中。 如果需要,您可以选择仅显示元件的组件。

在信息报表中用其组件替换元件:

1.访问元件的信息属性页。

2.在“信息”面板中,启用“用装配组件替换”复选框。 如果禁用此复选框,则元件将与其装配组件一起显示在信息报表中。

3.单击“确定”。

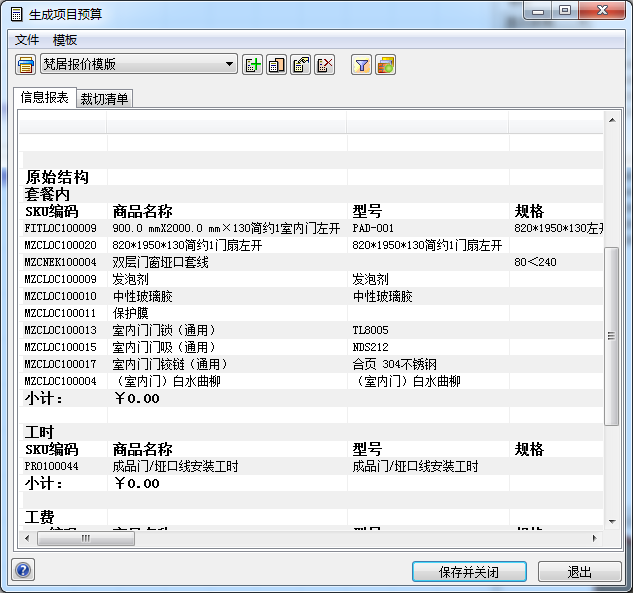

查看信息报表

信息报表或材料清单列出了用于建造房屋的所有材料,以及每种材料的数量,单价和总成本。 信息报表还列出了作为元件属性一部分的组件。 例如,门具有的门锁和门铰链的组件。

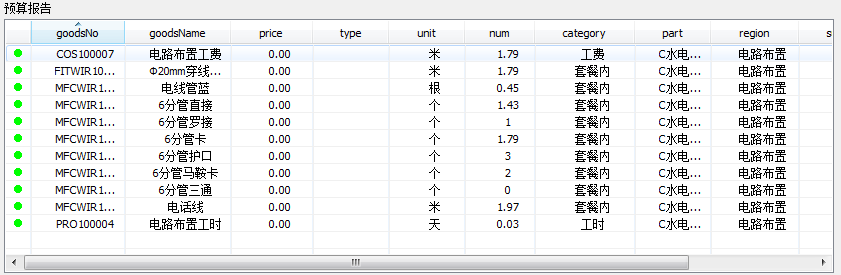

信息报表显示在“生成项目预算”对话框的“信息报表”页面上。

查看信息报表:

1.选择“工具”>“解析”>“生成项目预算”,或在“解析”工具栏点击

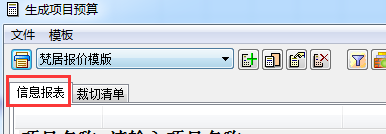

2.确保选择了信息报表选项卡。

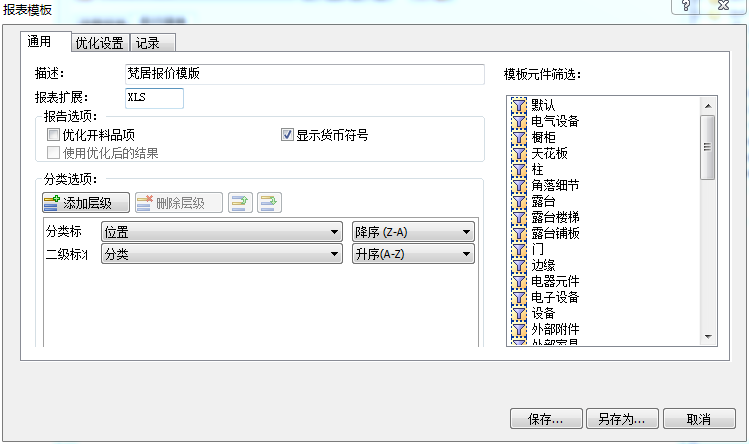

选择报表模板

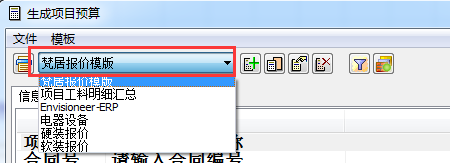

默认情况下,信息报表使用标准的梵居报价模板,该模板生成XLS文件。 如果需要,您可以选择其他报表模板。 以下是可用模板的列表。

•梵居报价模板

•项目工料信息汇总

Envisioneer-ERP

•电器设备

•硬装报价

•软装报价



如果您在其他版本Envisioneer软件的程序中创建了自定义模板,或者希望使用已复制到系统但在列表中看不到的模板,则可以使用打开模板工具打开它。

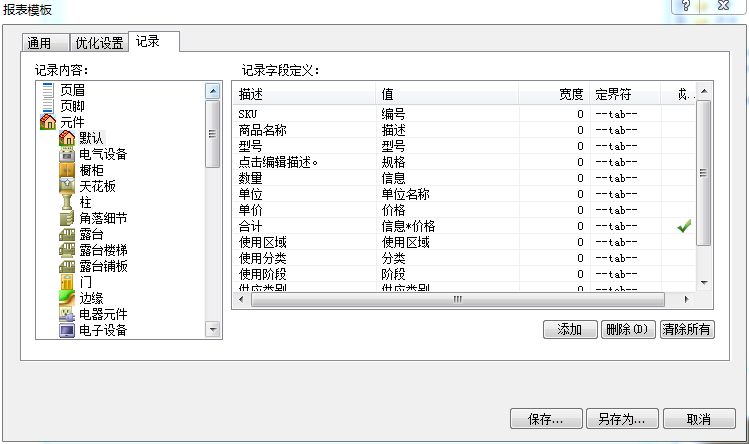

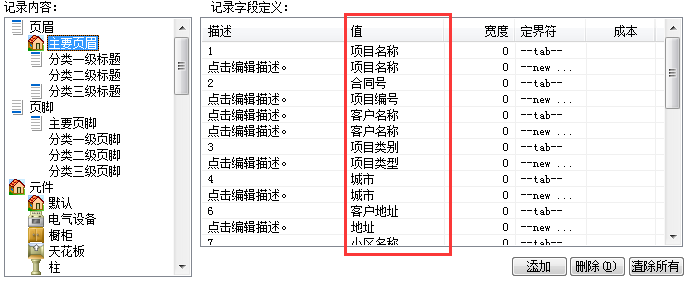

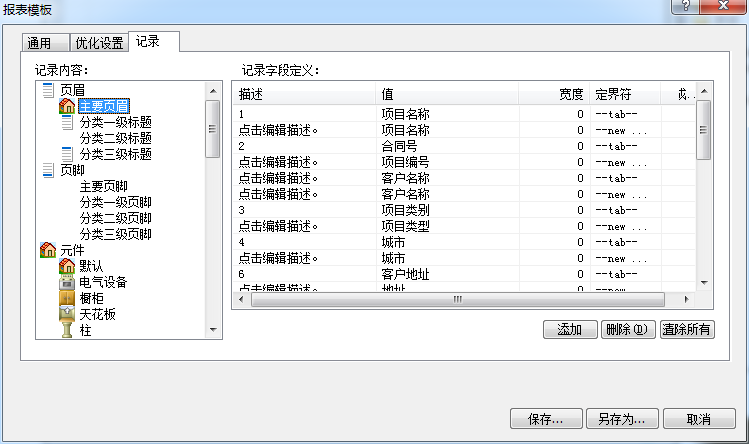

创建报表模板

1、在“生成项目预算”对话框中,从模板下拉框中选择要使用的模板。

打开不在列表中的报表模板:

1.在生成项目预算对话框中,单击复制模板按钮

2.在“打开”对话框中,找到要打开的模板。 如果模板是在当前版本的程序中创建的,它将具有* .RXML扩展名。 如果模板是在旧版本的程序中创建的,请单击文件名编辑框旁边的下拉框,然后选择报表模板(8.0之前版本),然后找到模板。 它将有一个* .RPT扩展名。

3.单击打开。

4.在“报表模板”对话框中,单击“保存”。 模板将添加到列表中,您的预算将使用该模板显示。


从预算筛选位置

在项目预算中,材料按位置分组,并且有用于景观材料的地形类别。 如果需要,您可以从信息报表和或裁切清单中忽略一个位置。

从预算中筛选位置:

1.在“生成项目预算”对话框中,选择你想要筛选位置的报表模板。

2.单击报表模板旁边的筛选报表

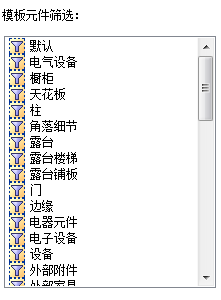

3.要从报表中省略特定位置及其元件,请单击位置的筛选器图标。

4.单击“确定”。 预算更新。





忽略附加到材料的组件

如果元件在其外观属性页面上应用了材质,那么该材质可能会附加一个组件。 默认情况下,这些组件中包含的信息包含在信息报表中,因此物料定价包括在总体项目成本中。

要忽略附加到材料的装配组件中的信息,请在生成项目预算对话框点击

预算值将自动重新产生。

如果您选择忽略材质装配体,则可以选择通过单击再次包括它们。


打印信息报表

您可以直接从“生成项目预算”对话框打印信息报表。 或者,您可以在其关联的编辑器中打开信息报表,并在其中打印。

打印信息报表

1.如果在“生成项目预算”对话框中,请选择“信息报表”选项卡。

2.选择“文件”>“打印”,或在报表表单下拉框左侧点击

3.在打印对话框中,选择要使用的打印机,然后单击打印。

提示:您还可以通过在已关联的编辑器中打开已保存的报表并从其打印来打印已保存的报表。





保存信息报表

 “生成项目预算”对话框就像您的信息报表的查看器。 如果要将信息报表保存到文件,则需要使用保存并关闭工具。文件扩展名取决于当前选择的报表模板。

保存当前信息报表:

1.在生成项目预算对话框中,选择文件>保存并关闭,或单击对话框底部的保存并关闭按钮。

2.在另存为对话框中,选择要保存文件的文件夹,然后在文件名编辑框中键入报表的名称。

3.单击保存。





在其关联编辑器中打开信息报表

您可以选择在其关联的编辑器中打开信息报表。 例如,如果报表使用默认的梵居报价模板,则报表将在Excel中打开。

在其关联编辑器中打开信息报表

1、在“生成项目预算”对话框中,选择“文件”>“以关联的编辑器打开”。

查看保存的信息报表

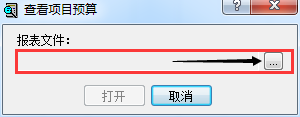

1.选择工具>解析>查看项目预算,或在解析工具栏点击

2.在“查看项目预算”对话框中,单击,然后找到要打开的文件。

3.单击打开。 报表将在其关联的编辑器中打开。

提示:如果您已经保存了信息报表,打开信息报表的另一种方法是在Windows资源管理器中双击该文件,或打开关联的编辑器并使用该程序的打开功能。





关闭生成项目预算对话框

完成当前项目预算后,可以关闭生成项目预算对话框而不保存预算文件。

关闭生成项目预算对话框:

1。选择文件>退出,或单击对话框右下角的退出

注意:这不保存项目预算。如果要在关闭前保存,请单击对话框中的“保存和关闭”按钮。



从信息报表中排除元件

您可以通过更改元件的信息属性页上的设置来防止元件显示在信息报表中。

防止元件显示在信息报表中:

1.选择视图中的元件。

2.右键单击并选择属性。

3.在属性对话框中,选择信息选项卡。

4.禁用包括在数量表中复选框。

5.单击“确定”。



注意您还可以将此更改应用于型录中的元件。 更改将影响再次插入的元件。

注意:或者您也可以通过编辑报表模板,从信息报表中筛选所选元件。

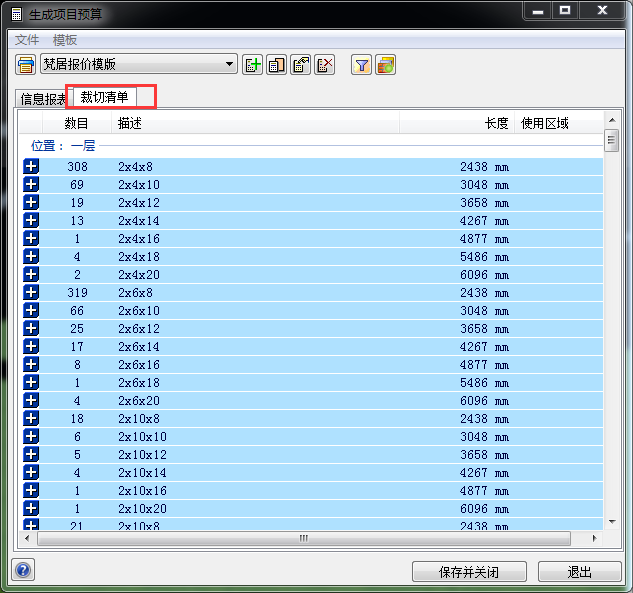

查看裁切清单

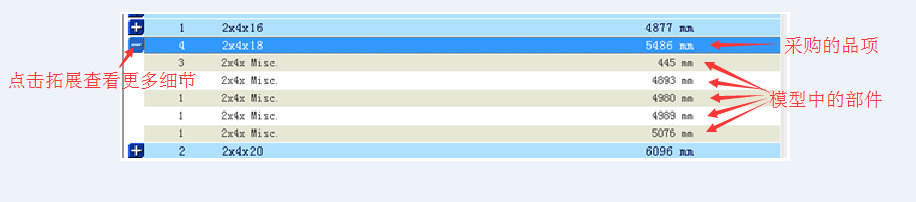

裁切清单显示在“生成项目预算”对话框的“裁切清单”页面上。 裁切清单报告视图中的所有木材和钢材。 它使用每个部件的属性中指定的裁切长度计算您需要从供应商处购买的部件数量。

查看裁切清单



1.选择“工具”>“解析”>“生成项目预算”,或在“解析”工具栏点击

2.在“生成项目预算”对话框中,选择“裁切清单”选项卡。

3、默认情况下,购买的项目按建筑物位置和用途分组。 您可以在优化设置中设置不同的分组选项。 例如,如果需要,您可以按用途进行分组。 裁切清单是彩色编码的,以便于阅读和理解。 购买的对象是主要条目,并以蓝色突出显示。 您可以展开每个已购买的部件条目,以准确查看部件数量是如何计算的(即您的3D模型中的部件如何裁切为采购的品项)。 要展开条目,请单击条目左侧的加号 细目列表以灰色和白色交替的模式突出显示。


注意:目前裁切清单不报表露台铺板 - 只有梁和托梁。 露台铺板包括在信息报表中。

注意:要优化裁切清单并定义确定内容如何排序和显示的设置,您需要编辑用于显示预算值的报表模板。









优化裁切清单

您可以通过多种方式优化您的裁切清单,从现有库存长度计算最佳组合,从而最大限度地减少浪费。 您可以设置多个不同的规则来确定部件的裁切方式,以及选项,如裁切余量和最大废料长度。 您还可以定义如何对裁切列表中的对象进行排序和显示。 优化设置在报表模板中定义。

优化裁切清单

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,从模板下拉框中选择要使用的模板。

3.选择模板>编辑,或在工具栏点击

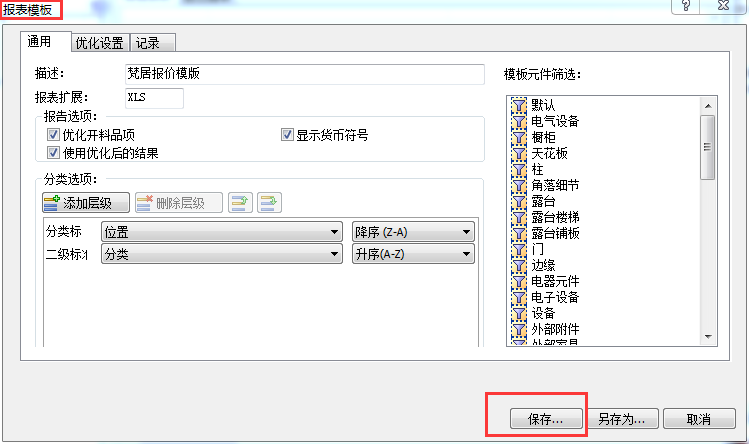

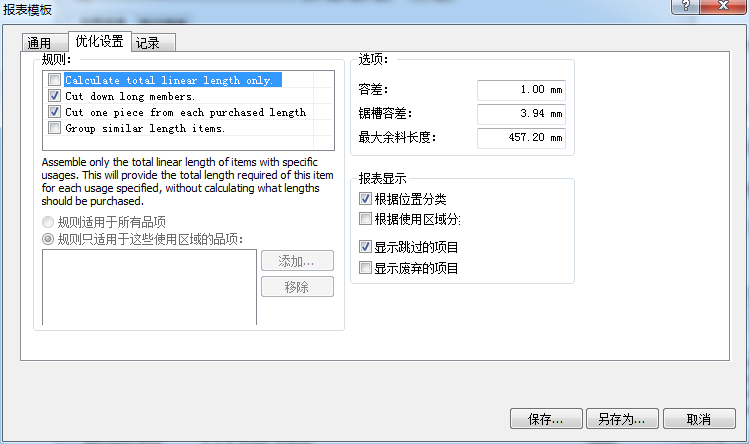

4.在“报表模板”对话框中,选择“优化设置”选项卡。

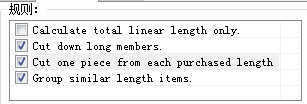

5、要设置确定如何剪切或报表部件的规则,请启用或禁用“规则”窗格中的相应复选框。 以下是每个可用规则的说明。

仅计算总长度:在信息报表中按总长度报告部件。 如果禁用,采购的品项将在信息报表中报告。

裁切长部件:对于长度超过部件的“采购的品项”属性页中定义的最大购买长度的特定用途的部件,可以将部件缩减为较短的部件。

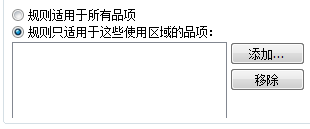

要选择要应用此规则的用法,请启用并选择列表中的规则,然后单击添加用法窗格旁边以访问用户库。 在库中选择使用情况并单击“确定”后,将其添加到规则列表下方的使用窗格中。

要从使用窗格中删除使用情况,请选择使用情况,然后单击

如果剪切长部件被关闭,并且检测到成员的长度大于成员属性中定义的最大购买长度,则该成员将成为一个跳过的项目,这是一个不能根据定义的购买长度和切割规则进行切割的对象。通过启用“显示跳过项目”复选框可以在裁切列表中显示跳过的项目

注意:

从每个采购的品项切一块: 只要每个采购的品项只有一块,只要剩下的足够短,可以报废。 您可以在对话框的选项窗格中定义最大余料长度。 如果禁用从每个采购的品项选项剪切一件,则允许从每个采购的品项裁切多个部件。

群组相似长度的部件:在可能的情况下,从相同购买长度裁切类似长度的部件。 这反映了许多承包商在现场工作的方式。

注意,当裁切所购买的部件长度时,优化设置第二次评估剩余块以确保最佳木材使用。

6、要指定部件长度的容差,请在容差编辑框中输入所需的值。容差是小于或等于允许的公差。

7、为了计算锯裁切刀片尺寸导致的废料,在锯槽容差编辑框中输入锯条宽度。

8、要指定部件废料的最大长度,请在最大余料长度编辑框中输入所需的值。 当裁切部件时,超过最大废料长度的任何剩余部件不被视为废料,并且如果可能,将用于其他用途。

9、在裁切清单中要通过建筑位置来分组部件,请启用根据位置分类复选框。

10、要按使用区域对部件进行分组,请启用根据使用区域分复选框。

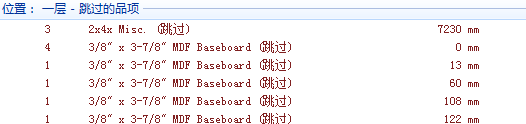

11、要显示不符合购买的部件定义和裁切规则的对象,请启用显示跳过的项目复选框。 例如,如果裁切长部件规则被禁用,并且视图中有一个部件长于部件属性中定义的最大购买长度,则部件将不会显示在裁切清单中,除非您启用 显示跳过的项目复选框。 跳过的项目在裁切清单中以红色显示。

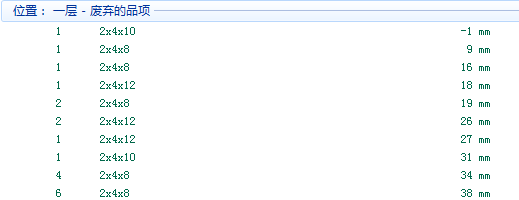

12、要在裁切清单中显示所有已废弃项目,请启用显示废弃的项目复选框。废品在绿色和白色的交替字段中高亮显示在裁切清单的末尾。

13、定义优化设置后,单击“报表模板”对话框中的“保存”。 裁切清单自动更新。





打印裁切清单

您可以直接从“生成项目预算”对话框中打印裁切清单。

打印裁切清单

1.在“生成项目预算”对话框中,选择“裁切清单”选项卡。

2.选择“文件”>“打印”,或咋报表表单下拉框左侧点击

3.在打印对话框中,选择要使用的打印机,然后单击打印。



在信息报表中指定如何报告部件

部件可以在报表显示总使用长度,或在信息报表中采购的品项。 采购的品项是你实际在木材场采购的木材的长度。 此选项在为预算选择的报表模板中设置。

在信息报表中指定如何报告部件

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,选择要用于信息报表的模板。

3.选择模板>编辑,或在工具栏上点击

4.在“报表模板”对话框中,选择“优化设置”选项卡。

5.如果要按部件使用总长度报告部件,请启用Calculate total linear length only复选框。

6.如果要以采购的品项报表部件,请禁用Calculate total linear length only复选框。

然后,您需要为您的项目中的部件定义购买的部件长度。

提示:您可以优化部件裁切的方式,以尽可能减少浪费



为部件指定购买长度

部件可以报告总使用长度,或报告购买的实际长度。 采购的品项是你实际在木材场采购的木材的长度。

如果要在信息报表中使用采购的品项,必须指定要在报表模板中启用Cut down long members裁切长度部件,并在部件属性页的采购的品项上定义采购的品项。 否则,部件按总使用长度报告。

 “采购的品项”属性页面与报表模板的“优化设置”页面上的“Cut down long members”选项具有直接关系。 如果启用此选项,部件将使用部件的“采购的品项”属性页上指定的裁切长度组合进行报表。

为部件指定购买长度

1、要指定绘图中墙,地板,天花板或表面部件的购买长度,请选择视图中的元件,然后右键单击并选择属性。 对于墙,你需要单击属性对话框中的框架部件按钮。 对于地板,天花板,屋顶和表面,你需要单击属性对话框中的指定框架按钮。 在框架对话框中,选择要编辑的部件,然后单击选择。 在进入型录对话框中,右键单击要编辑的部件,然后选择编辑元件。

要为型录中的部件指定剪切长度,请双击型录面板中的部件,或者在型录面板中选择它,然后右键单击并选择编辑元件。 您还可以打开元件管理,然后选择要编辑的部件。

要为现有露台中的部件指定裁切长度,请单击露台的边缘以选择它,然后右键单击并选择属性。 在“露台”对话框中,选择“框架”选项卡。 然后,单击托梁或横梁区域中的选择按钮。在进入型录对话框中,右键单击要编辑的部件,然后选择编辑元件。请注意,目前不能指定露台铺版的裁切长度(板材)。

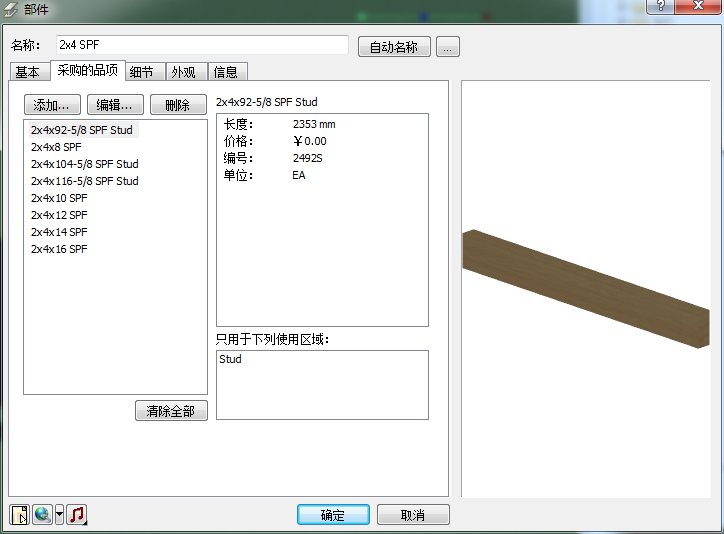

2、在属性对话框中,选择采购的品项选项卡。 显示当前为该部件定义的所有裁切长度。

4、要从列表中删除采购的品项,请选择它,然后单击删除。 要从列表中删除所有采购的品项,请单击清除全部。

5、要将采购的品项添加到列表中,请单击添加。 要编辑现有采购的品项,请在列表中选择它,然后单击编辑。

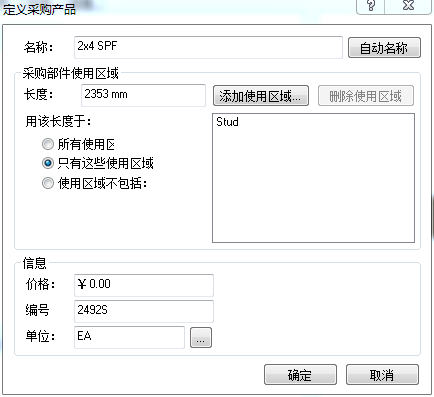

6、在“定义采购产品”对话框中定义所需购买长度的属性。

7、指定采购产品的名称,使其显示在预算中。 如果要使用预定义的命名请点击自动命名按钮。

8、在长度编辑框中输入采购产品的所需长度。

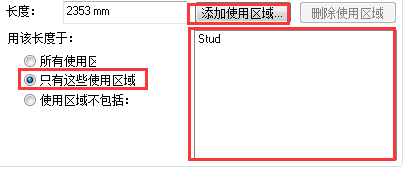

9、在“用该长度于”区域中,指定可以使用采购产品的使用区域。 (使用区域可用作预算的排序键。)

如果采购产品可用于任何用途,请启用“所有使用区域”单选按钮。

如果您希望采购产品仅用于特定使用区域,请启用只有这些使用区域单选按钮,然后单击以从使用区域库中选择所需的使用区域。 当您在库中选择使用时,它将添加到“定义采购产品”对话框中的列表中。

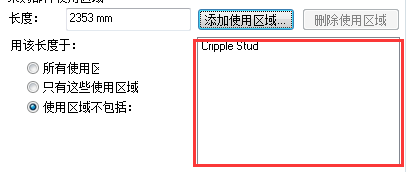

如果采购产品可用于大多数用途,但有一些例外,请启用使用区域不包括单选按钮,然后单击以选择该采购产品不想使用的使用区域。 当您在“使用区域”库中选择使用时,它会添加到列表中。

要从列表中删除使用区域,请选择它,然后单击

10、在信息区域中,指定部件的价格,编号和计量单位。 此信息可能显示在预算中,并可用于对报表中的信息进行排序。

11、定义采购产品后,单击“定义采购产品”对话框中的“确定”。

12、一旦定义了部件的所有所需采购的品项,在属性对话框中单击确定。







禁用或启用裁切清单生成

如果你不想查看裁切清单,可以禁用裁切清单生成。 如果这样做,“生成项目预算”对话框的“裁切清单”页面将为空白。 此选项在报表模板中设置。

禁用或者启用裁切清单生成

1.选择工具>解析>生成项目预算。

2.在“生成项目预算”对话框中,选择要使用的模板。

3.选择模板>编辑,或在工具栏上的点击

4.在“报表模板”对话框的“通用”页面上,禁用“优化开料品项”复选框。

5.单击保存。





创建新的报表模板

项目预算的内容和外观由报表模板确定。 有各种报表模板,您可以编辑以满足您的需要。 如果您愿意,也可以创建新模板。

创建新的报表模板

1.选择工具>解析>生成项目预算,或解析工具栏点击

2.在“生成项目预算”对话框中,选择模板>新建,或工具栏上点击

3.在“报表模板”对话框中定义模板设置。

4.单击保存。 当前预算在“生成项目预算”对话框中自动更新。



打开报表模板

如果您在旧版本的程序中创建了自定义模板,或者希望使用已复制到系统但未在“生成项目预算”对话框中列出的模板,则可以使用“打开模板”工具

打开不在列表中的报表模板:

1、选择工具>解析>生成项目预算或者在解析工具栏点击

2、在生成项目预算对话框中,选择模板>打开或者在点击复制模板按钮

3、在“打开”对话框中,找到要打开的模板。 如果模板是在当前版本的程序中创建的,它将具有* .RXML扩展名。 如果模板是在旧版本(8.0之前版本)的程序中创建的,请单击文件名编辑框旁边的下拉框,然后选择报表模板,然后找到模板。 它将有一个* .RPT扩展名。

4、单击打开。 模板的属性显示在“报表模板”对话框中。

5、在“报表模板”对话框中,单击“保存”。 模板将添加到列表中,您的预算将使用该模板显示。

注意:当您保存在旧版本的程序中创建的模板时,模板的副本将以当前的* .RXML格式保存。 原始文件将以原始格式保留在系统中。



复制报表模板

您可以通过以不同的名称保存现有报表模板的副本来创建模板副本。 然后,您可以编辑复制的模板以满足您的需要。



创建现有报表模板的副本:

1、选择工具>解析>生成项目预算或者在解析工具栏点击

2、在生成项目预算对话框中,从下拉对话框中选择模板,然后在工具栏点击编辑模板

3、在报表模板对话框中,点击另存为


4、在另存为对话框中,在文件名称编辑框中输入一个名字。它将以RXML格式保存。

5、点击。模板将添加到报表模板列表中。



编辑报表模板

项目预算的内容和外观由报表模板确定。 您可以编辑任何报表模板以满足您的需要。

编辑现存的报表模板

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,从报表模板下拉框中选择要编辑的模板。

3.选择模板>编辑,或工具栏上点击编辑模板

4.在“报表模板”对话框中编辑模板设置。

5.单击保存。 当前预算在“生成项目预算”对话框中自动更新。



删除报表模板

如果需要,您可以从模板列表中删除报表模板。

删除报表模板

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,从报表模板下拉框中选择要删除的模板。

3.选择模板>删除,或工具栏上点击删除模板

4.单击是以确认删除。 模板被删除。 默认情况下,报表现在使用列表中的上一个模板。



报表模板属性

报表模板具有一组详细的属性,您可以自定义以满足您的需要。 创建或编辑模板时,可以指定以下内容:




通用设置

要访问通用报表模板属性,请在“报表模板”对话框中选择“通用”选项卡。

通用设置,如模板名称,报表文件扩展名,报表信息的分类顺序和模板元件筛选。 如果需要,您还可以选择生成裁切清单。

描述:这是模板在“生成项目预算”对话框中出现在可用模板列表中的描述名称。

报表扩展: 确定在保存预算报表时写入的文件类型。 在“生成项目预算”对话框中选择“使用关联编辑器打开”工具时,报表扩展的文件类型决定使用哪个应用程序启动。 您可以使用Windows资源管理器将文件扩展名与特定应用程序相关联。

显示货币符号:控制货币符号的显示(例如美元符号)。

优化开料品项:如果除了信息报表之外还要生成裁切清单,请启用此复选框。 您可以在“优化设置”选项卡上指定裁切清单优化设置。

使用优化后的结果:将“优化设置”选项卡上指定的裁切规则应用于信息报表中的部件。



分类选项

信息可以按位置,型号,分类,阶段,使用区域和规格进行分类层级排序。 所有这些字段(位置除外)都在元件的信息属性页上指定。 您可以在报表中最多指定六个排序级别,并为每个级别选择“升序”或“降序”。 分类层级在“分类选项”窗格中显示的顺序确定信息报表中的显示顺序。 例如,如果您选择按照位置,然后按分类进行排序,程序将找到第一个位置,列出该位置的第一个分区,然后列出该分区中的所有元件。

在当前选择的分类级别下面添加分类层级。 添加级别后,从下拉框中选择所需的分类级别。

删除分类层级:从列表中删除当前选择的分类级别。

提升分类层级:将当前选择的分类级别在分类列表中向上移动。

降底分类层级。将当前选择的分类级别在分类列表中向下移动。

模板元件筛选:模板元件筛选器确定哪些元件包括在项目预算中,哪些不包括在内。

 元件将包括在预算中。

 元件将从预算中省略。

请注意,在“生成项目预算”对话框中还有一个位置筛选器,用于筛选报表中的建筑位置。



优化设置

这些设置适用于裁切清单。

规则

Calculate total linear length only仅计算总长度。 在信息报表中按总长度报告部件。 如果禁用,采购的品项将在信息报表中报告。

Cut down long members裁切长部件。 对于长度超过部件的“采购的品项”属性页中定义的最大购买长度的特定用途的部件,可以将部件缩减为较短的部件。

Cut one piece from each purchased length从每个采购的品项切一块: 只要每个采购的品项只有一块,只要剩下的足够短,可以报废。 您可以在对话框的选项窗格中定义最大余料长度。 如果禁用从每个采购的品项选项剪切一件,则允许从每个采购的品项裁切多个部件。

Group similar length items群组相似长度的部件:在可能的情况下,从相同购买长度裁切类似长度的部件。 这反映了许多承包商在现场工作的方式。

规则适用于所有品项:将当前选择的规则应用于所有采购品项,而不考虑它们的使用区域。

规则只适用于这些使用区域的品项:将当前选择的规则应用于仅包含特定使用区域的品项(这些使用区域显示在此设置下方的框中)。 要将使用区域添加到使用窗格,请单击,然后从使用区域库中选择使用。 要从使用窗格中删除使用区域,请选择使用区域,然后单击



选项

容差:采购的品项长度的允许容差。

锯槽容差:为了计算锯裁切刀片尺寸导致的废料,在锯槽容差编辑框中输入锯条宽度。

最大余料长度:一块可以被认为是废料的最大长度。当裁切部件时,超过最大废料长度的任何剩余部件不被视为废料,并且如果可能,将用于其他用途。

报表显示:

根据位置分类:通过建筑位置来分组部件,请启用根据位置分类复选框。

根据使用区域分:按使用区域对部件进行分组,请启用根据使用区域分复选框。

显示跳过的项目: 显示不适合购买的部件定义和裁切规则的品项。例如,如果裁切长部件规则被禁用,并且视图中有一个部件长于部件属性中定义的最大购买长度,则部件将不会显示在裁切清单中,除非您启用 显示跳过的项目复选框。 跳过的项目在裁切清单中以红色显示。

显示废弃的项目:显示裁切列表中的所有已废弃品项。 废弃的项目是在从采购的品项切割部件后留下的物品



记录设置


要访问记录属性,请在“报表模板”对话框中选择“记录”选项卡。

记录设置,用于确定报表页眉,页脚和元件条目在报表中的显示方式。 每个元件类型都有自己的默认格式,并具有适当的字段列表。 如果需要,您可以添加,编辑和删除字段。 但是,如果您这样做,请确保您的页眉对应于报表中元件的信息。

页眉和页脚

页眉是出现在文档开头的文本或字符串(标题)。 例如,默认报表标题包括合同号和项目文件的名称。 除了主页眉外,您还可以指定最多三个级别的后续标题。 例如,分类一级标题可以包括分类关键值,分类二级标题可以包括名称描述,信息、价格或元件上其他的特定信息等。

页脚是显示在报表底部的文字或字符串。 如果需要,您可以指定主页脚以及其他级别的页脚。



元件

每个元件类型可以使用您指定的格式在信息报表中以不同的方式报告。 例如地板和天花板以面积(平方米)报告显示。

每个元件类型都有自己的默认格式,并具有适当的字段列表。 如果需要,您可以添加,编辑和删除字段。 但是,如果您这样做,请确保您的页眉标题对应于元件报表的信息。



编辑报表模板的名称

您可以在模板的通用属性页上编辑任何报表模板的名称。 这是您在“生成项目预算”对话框的报表表单下拉框中看到的名称。

编辑报表模板的名称

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,从报表模板下拉框中选择要编辑的模板。

3.选择模板>编辑,或在工具栏点击

4.在“报表模板”对话框的“通用”页面上,在“描述”编辑框中编辑名称。

5.单击保存。



编辑生成的信息报表的文件扩展名

保存信息报表时,它将写入一个文件,该文件的类型由您使用的报表模板确定。 例如,使用默认报表单模板时创建的文件类型是XLS文件。 您可以编辑通过编辑报表模板生成的文件类型。

编辑生成的报表的文件扩展名:

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,从报表模板下拉框中选择要编辑的模板。

3.选择模板>编辑,或单击工具栏上的

4.在“报表模板”对话框的“通用”页面上,在“报表扩展”编辑框中编辑文件扩展名。


5.单击保存。

在“生成项目预算”对话框中选择“使用关联编辑器打开”工具时,报表扩展文件类型决定应用程序启动的方式。



控制信息报表中货币符号的显示

信息报表中的价格和成本通常包括货币符号,例如人民币符号。 您可以通过编辑报表模板来禁用货币符号的显示。

控制信息报表中货币符号的显示

1.选择工具>解析>生成项目预算,或在解析工具点击

2.在“生成项目预算”对话框中,从报表模板下拉框中选择要编辑的模板。

3.选择模板>编辑,或单击工具栏上的

4.在“报表模板”对话框的“通用”页面上,选中或取消选中“显示货币符号”复选框。

5.单击保存。



在信息报表中使用优化开料品项

对于设置为以采购品项而不是总线性长度报告的部件,您可以选择是否要对信息报表中购买的长度应用优化设置。 优化设置在您应用于项目预算的报表模板中定义。

在信息报表中使用优化开料品项(部件裁切优化后的结果)

1.选择工具>解析>生成项目预算,或在解析工具栏点击

2.在“生成项目预算”对话框中,选择要用于信息报表的模板。

3.选择模板>编辑,或单击工具栏上的

4.在“报表模板”对话框的“通用”页面上,确保已启用“优化开料品项”复选框,然后启用“使用优化后的结果”复选框。

5.单击保存。



在信息报表中指定物料的分类顺序

在应用于项目预算的报表模板中指定物料的分类规则。 分类信息可以按照信息报表中的位置,型号,分类,阶段,使用区域和规格进行分级。 所有这些字段(位置除外)都在元件的信息属性页上指定。 您可以在报表中最多指定六个排序级别,并为每个级别选择“升序”或“降序”。

在预算中指定材料的分级顺序:

1、选择工具>解析>生成项目预算或者在解析工具栏点击

2、在“生成项目预算”对话框中,从报表模板下拉框中选择要编辑的模板。

3、选择,模板>编辑或者在工具栏上点击

4、在“报表模板”对话框的“通用”页面上,在“分类选项”区域中指定分级标准。

列表中的第一个条目是报表的一级分类标准。 一旦材料已经根据第一分类标准被分类,则它们然后根据列表中的下一个分类标准被分类,等等。 您可以为报表指定最多6个分类级别。

要向报表模板添加分类层级,请单击。新分类级别添加到之前选择的层级下面。 将分类层级添加到列表后,单击下拉框,然后选择要分类的键(位置,分类,阶段等)。

要从报表模板中删除分类层级,请在列表中选择分类层级,然后单击

要在列表中向上移动分类层级,请在列表中选择分类层级,然后单击

要在列表中向下移动分类层级,请在列表中选择分类层级,然后单击

5、单击保存以保存更改。

从信息报表筛选元件

通过编辑报表模板,您可以从信息报表中省略特定类型的元件。 例如,如果要创建窗口计划,您将启用窗户元件组并禁用所有其他元件组。

从信息报表中筛选元件

1.在“生成项目预算”对话框中,选择模板>编辑,或在工具栏上点击

2.在“报表模板”对话框中,单击要过滤的元件的筛选图标。 当筛选图标为白色时,元件不会显示在预算值中。

 元件将包括在预算中。

 元件将从预算中省略。

3.单击保存。 信息报表在“生成项目预算”对话框中自动更新。

注意:您还可以通过编辑元件的属性来防止元件显示在信息报表中。




指定信息报表中显示信息的方式

模板的记录页面上的设置决定报表页眉标题,页脚和元件条目在项目预算中的显示方式。 记录由单个字段组成。 您可以在记录中编辑,添加,删除或复制字段,从而全面控制信息的报表方式。

访问“记录”页面:

1.选择工具>解析>生成项目预算,或单击解析工具栏上的

2.在“生成项目预算”对话框中,选择要用于预算的模板。

3.选择模板>编辑,或单击工具栏上的

4.在“报表模板”对话框中,选择“记录”选项卡。

显示记录

1、在“记录内容”窗口中,展开要查看其的记录的项目(页眉,页脚或元件)。


2、选择要查看的记录字段。 记录显示在相邻的记录字段定义窗口中。



编辑报表模板中的页眉和页脚

页眉是出现在文档开头的文本或字符串(标题)。 例如,默认报表标题包括合同号和项目文件的名称。 除了主页眉外,您还可以指定最多三个级别的后续标题。 例如,分类一级标题可以包括分类关键值,分类二级标题可以包括名称描述,信息、价格或元件上其他的特定信息等。

页脚是显示在报表底部的文字或字符串。 如果需要,您可以指定主页脚以及其他级别的页脚。

编辑页眉和页脚

1.选择工具>解析>生成项目预算,或单击解析工具栏上的

2.在“生成项目预算”对话框中,选择模板>编辑,或单击工具栏上的

3.在“报表模板”对话框中,选择“记录”选项卡。

4.在“记录内容”窗口中,展开“页眉”或“页脚”组。

5.选择要编辑的记录(例如主要页眉)。



6、单击要编辑的字段。 然后,根据字段的类型,键入一个值,或从下拉框中进行选择。

页眉、页脚的值变量字段与元件的值变量字段不一样

描述:对应字段名称的描述。

值:要指定页眉/页脚字段的值,请单击“值”字段,然后单击以访问“指定值”对话框。 对于页眉和页脚,这可能是恒量或变量。 例如,如果要指定标题,则可以选择恒量选项,然后在编辑框中键入所需的标题(例如“项目预算”或“位置”)。 如果要指定根据项目(例如项目名称)而更改的值,请选择“变量”选项,然后从列表中选择所需的变量(例如项目名称)。 大多数页眉/页脚变量直接链接到“项目管理”对话框中的字段。

宽度:字段的最大宽度。 如果字段条目超过字段宽度,则条目将缩短为适合。

定界符:将一个字段与另一个字段分隔开的符号。 有四个定界符供你选择

7、完成字段编辑后,单击保存。报表的值会自动更新以反映您的更改。





编辑报表模板中的元件条目

每个元件类型可以使用您指定的格式在项目预算中报告不同。

每个元件类型都有自己的默认格式,并具有适当的字段列表。 如果需要,您可以添加和删除字段。 但是,如果您这样做,请确保您的页眉标题对应于正在元件的信息。

1.选择工具>解析>生成项目预算,或单击解析工具栏上的

2.在“生成项目预算”对话框中,选择模板>编辑,或单击工具栏上的

3.在“报表模板”对话框中,选择“记录”选项卡。

4.在“记录内容”窗口中,展开“元件”组。

5.选择要编辑其字段的元件。


6.单击要编辑的字段。 然后,根据字段的类型,输入一个值或从下拉框中进行选择。 以下是字段类型的列表。


描述:按名称标识字段。

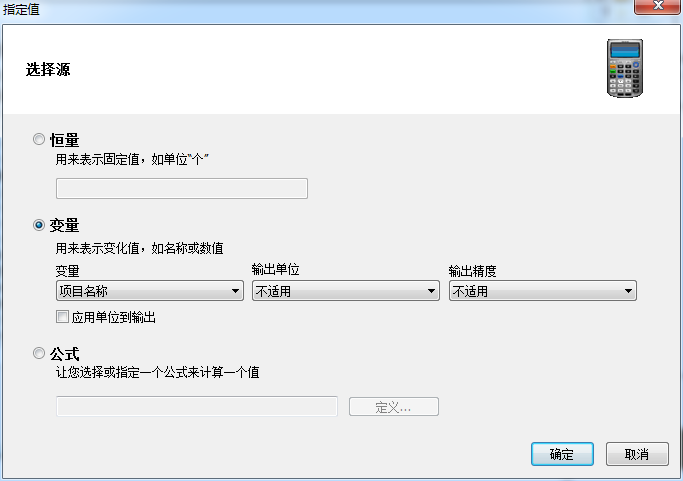

值:单击值字段,然后单击以显示“指定值”对话框。

在此对话框中,您可以指定值是恒量,变量还是公式。 这些在下面描述。

恒量:保持固定的值,例如单词EACH

变量:更改的值,例如元件名称或数值。 如果值是变量,请从下拉框中选择所需的变量。 在元件的情况下,从诸如数目,长度,面积,体积,描述,分类,型号,品牌,供应类别,价格,编号和规格中选择。

对于某些变量,例如长度,面积和体积,您可以指定值的输出单位,例如毫米,米,平方米或立方米。 对于某些单位,您还可以选择值的精度级别。

*请注意,信息变量是指根据对象属性中的单位设置计算的材料的计算信息。

公式:允许您选择或指定用于计算值的公式。

宽度: 字段的最大宽度。 如果字段条目超过字段宽度,则条目将缩短为适合。

定界符: 将一个字段与另一个字段分隔开的字符。

成本:单击成本字段以包括为该项目计算的总成本。 勾选标记表示将报告费用。

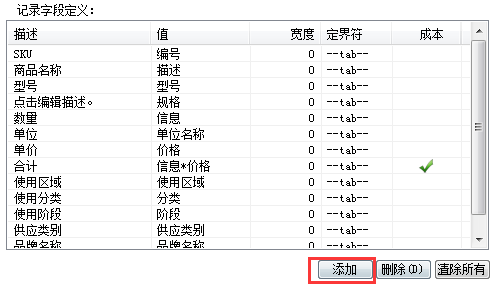

7、要向元件的记录添加字段,请将光标放在字段列表中,然后单击添加。 将在你所选字段的上方添加新字段。


8、要从记录中删除字段,请选择该字段,然后单击删除。

9、完成字段编辑后,单击保存。 预算值会自动更新以反映您的更改。



编辑元件的记录字段

项目预算中的每个条目都基于报表模板中的记录。 每个记录由多个字段组成。 构成字段的值可以定义为恒量,变量或公式。

您可以编辑报表模板中任何记录的字段,以满足您的需要。

编辑元件的记录字段:

1.选择工具>解析>生成项目预算,或单击解析工具栏上的

2.在“生成项目预算”对话框中,选择要用于预算的模板。

3.选择模板>编辑,或单击工具栏上的

4.在“报表模板”对话框中,选择“记录”选项卡。

5.在左窗格中,选择要编辑其记录字段的元件。

6.单击要编辑的字段。 然后,根据字段的类型,输入值或从下拉框中进行选择。 以下是字段类型的列表。

描述:按名称标识字段。

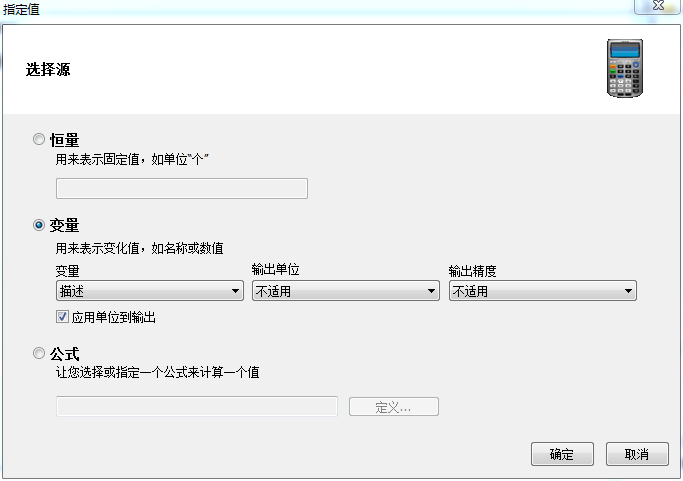

值: 单击值字段,然后单击以显示“指定值”对话框。

在此对话框中,您可以指定值是恒量,变量还是公式。 这些在下面描述。

恒量:保持固定的值,例如单词EACH

变量:更改的值,例如元件名称或数值。 如果值是变量,请从下拉框中选择所需的变量。 在元件的情况下,从诸如数目,长度,面积,体积,描述,分类,型号,品牌,供应类别,价格,编号和规格中选择。

对于某些变量,例如长度,面积和体积,您可以指定值的输出单位,例如毫米,米,平方米或立方米。 对于某些单位,您还可以选择值的精度级别。

*请注意,信息变量是指根据对象属性中的单位设置计算的材料的计算信息。

公式:公式:允许您选择或指定用于计算值的公式。

宽度:字段的最大宽度。 如果字段条目超过字段宽度,则条目将缩短为适合。

定界符: 将一个字段与另一个字段分隔开的符号。

成本: 单击成本字段以包括为该项目计算的总成本。 勾选标记表示将报告费用。

7、要向元件记录添加字段,请将光标放在字段列表中,然后单击添加。 将在所选字段上面添加新字段。

8、要从记录中删除字段,请选择该字段,然后单击删除。

9、单击保存以保存对模板的更改。



指定公式

如果要定义了一个组件,或者在“报表模板”对话框的“记录”页面上添加或编辑值字段,则可以选择指定用于计算该品项的信息的公式。 公式是用于计算值的数学方程式。 您可以创建和编辑公式以满足您的需要。 一旦你创建了一个公式,你可以测试它的样本值,以确保它正常工作。

您可以保存公式以供将来使用。 然后,如果要编辑它或使用它创建一个新公式,则可以将已保存的公式加载到“定义公式”对话框中。

以下是“定义公式”对话框的概述:


创建公式

通过直接在公式窗口中键入以及单击对话框中显示的任何可用变量,数字,运算符号和函数来构建公式。 可用变量根据元件类型而有所不同。 例如,如果要定义门的字段,则诸如数目,高度和宽度的变量将包含在列表中。 对于墙,你可能会看到变量,如外墙区域和内墙区域。

例如,如果您要创建一个公式来计算门铰链,并且每个门有两个铰链,您可以指定一个数目* 2(门数乘以2)的公式,这样当你在视图中放置一个门时,在组件会包含两个铰链。 要创建此公式,您需要执行以下操作:

1、单击变量列表中的数目变量。

2、点击

3、单击或在乘法符号后键入2


输出单位

如果在公式中使用长度,面积或体积变量,则可以通过在“输出”区域的“长度”,“面积”和“体积”下拉框中进行所需的选择来指定要测量这些值的单位。 最初,无论您的项目中使用的度量单位如何,所有数量都以毫米为单位。 从“长度”,“面积”和“体积”下拉框中进行选择可将毫米值转换为所需的单位。 这可以为您节省大量的时间和精力,因为您不必在公式中指定转换因子 - 转换是为您完成的。

例如,如果您的公式包含面积变量,并且您希望以平方米度量对象的面积,则您将从面积下拉框中选择平方米。

注意:长度选项适用于所有测量距离,包括高度和宽度。



输出单位

如果要在报表模板中定义记录,“定义公式”对话框将包含包含“长度”,“面积”和“体积”的单位选择的“输出”区域。 这些是将用于在信息报表中显示计算的信息的度量单位。


注意:如果要为组件指定公式,则对话框中不存在输出单位,因为装配体只是计算值。

测试公式

1、在对话框的顶部点击。公式将显示在“测试公式”对话框中。

2、在“变量”窗口中,单击公式包含的某个变量,然后键入该变量的值,并按Enter键。 例如,我们的门铰链公式包含一个数目变量。 如果我们为数目键入1并按Enter,公式将显示2的答案,这是正确的(1 x 2 = 2)。

3、完成公式测试后,单击关闭返回“定义公式”对话框。

保存公式

1、在顶部对话框中点击

2、在保存公式对话框中,键入公式的名称或说明以便于识别。

3、点击确定。

加载已保存的公式:

1、在顶部对话框中点击

2、在“加载公式”对话框中,选择要加载的公式。

3、点击确定。



向记录中添加字段

定义报表模板时,可以通过向记录添加字段来向记录添加信息。

向记录中添加字段

1、选择工具>解析>生成项目预算或者在解析工具栏点击

2、在生成项目预算对话框中,选择模板>编辑或者在工具栏点击

3、在报表模板对话框中,选择记录标签。

4、在记录字段定义窗口中,打开元件组。

5、选择要编辑其字段的元件。

6、将光标放在字段列表中。

7、点击。将在所选字段上面添加新的字段。

8、定义字段。





从记录中删除字段

编辑报表模板时,可以删除记录中的一个或所有字段。

从记录中删除字段

1、选择工具>解析>生成项目预算或者在解析工具栏点击

2、在生成项目预算对话框中,选择模板>编辑或者在工具栏点击

3、在报表模板对话框中,选择记录标签。

4、在记录字段定义窗口中,打开元件组。

5、选择要编辑其字段的元件

6、选择要删除的字段,然后单击 如果要删除记录中的所有字段,请单击

当提示你保存更改到预算报表模板时,点击是保存模板,点击否不保存更改。


查看项目预算

查看项目预算

1.选择工具>解析>查看项目预算,或在解析工具栏点击

2.在“查看项目预算”对话框中,单击,然后找到要打开的文件。


3.单击打开。 报表将在其关联的编辑器中打开。

提示:如果您已经保存了信息报表,打开信息报表的另一种方法是在Windows资源管理器中双击该文件,或打开关联的编辑器并使用该程序的打开功能。

上传数据到ERP系统

您可以使用上传到ERP工具将图纸的定量数据上传到远程企业资源规划(ERP)系统。 最初,您需要定义ERP系统的上传地址,输入您的用户名和密码,并指定上传选项。

上传数据到ERP系统


1、选择工具>解析>上传至ERP,或者在解析工具栏点击

2、要添加新ERP系统的链接,请单击ERP系统下拉框旁边

要编辑现有链接的详细信息,请从下拉框中选择它,然后单击

要删除当前ERP系统的链接,请单击ERP系统下拉框旁边

ERP连接详细信息对话框中指定设置。

以下是设置的简要说明:

描述:要在ERP系统下拉框中显示的名称。

模板:将用于上传ERP格式化数据的报表模板。

服务器地址:示例:http://erp.envisioneer.cn/erp/index

验证合同编号:在上传到ERP系统对话框中显示以下面板:

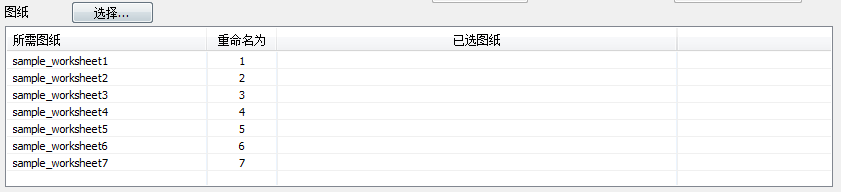

要求上传图纸:将选定图纸上传到ERP系统,在上传到ERP系统对话框中显示浏览功能,使您能够从本地计算机上传图形。


上传前验证预算:使在线系统能够确认预算中的所有元件都有效。 如果元件不被系统识别,如果它们在用户的价格范围之外,则元件可以被认为是无效的,等等。


用户名/密码:用于登录ERP系统的凭据。

3、一旦指定了到ERP系统的链接,它将成为ERP系统下拉框中的可用选项。 选择它继续。

4、如果在ERP连接想信息中启用上传图纸,您可以单击选择要上传的图纸文件。

预算报告显示在对话框中,其中组合来自报表模板的数据与从在线ERP系统提取的数据。

5、从请选择上传类型下拉框中,选择原始订单,变更订单或最终订单,以识别订单状态。

6、点击确定开始上传

生成门的一览表

您可以立即查看项目中任何位置的门的一览表。 一览表可以显示所选位置上每种门类型的详细说明,以及每种门类型的计数。 您可以通过简单的鼠标点击在项目中插入一览表。 默认情况下,在插入一览表时,项目中的门将标记有一览表标记。

生成门的一览表

1、选择工具>解析>一览表>门一览表或者在解析工具栏点击

2、编辑一览表的标题名称,在一览表标题编辑框中编辑标题名称。

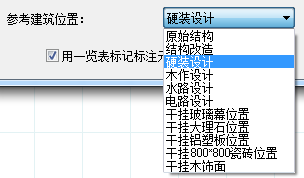

3、要查看另一个建筑物位置的一览表,请从“参考建筑位置”下拉框中选择所需的位置。

4、要阻止项目中的门被标记有一览表标记,请禁用用一览表标记标注元件复选框。

5、要编辑一览表或一览表标记的布局或外观,请单击“设置”。

6、打印一览表,点击打印,然后在打印对话框设置你想要的选择。

7、要在项目中插入一览表,请单击“确定”。 (否则,单击取消退出对话框。)一览表附加到您的光标,准备插入。

8、将一览表放置在所需位置,然后单击以将其插入。



生成窗户一览表

您可以立即查看项目中任何位置的窗户一览表。 一览表可以显示所选位置上每个窗户类型的详细说明,以及每个窗口类型的计数。 您可以通过简单的鼠标点击在项目中插入一览表。 默认情况下,在插入一览表时,项目中的窗户将标记有一览表标记。

生成窗户一览表

1、选择工具>解析>一览表>窗户一览表或者在解析工具栏点击

2、编辑一览表的标题名称,在一览表编辑框中编辑标题名称。

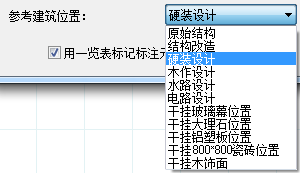

3、要查看另一个建筑物位置的一览表,请从“参考建筑位置”下拉框中选择所需的位置。

4、要阻止项目中的窗户被标记有一览表标记,请禁用用一览表标记标注元件复选框。

5、要编辑一览表或一览表标记的布局或外观,请单击“设置”。

6、打印一览表,点击打印,然后在打印对话框中做出想要的设置。

7、要在项目中插入一览表,请单击“确定”。 (否则,单击取消退出对话框。)一览表附加到您的光标,准备插入。

8、将一览表放置在所需位置,然后单击以将其插入。





创建部件一览表

您可以立即查看项目中任何位置的部件一览表。 一览表可以显示使用部件工具插入的部件。 不包括屋顶,地板,天花板和表面框架。 但是,您可以将框架转换为部件,以便它们显示在部件一览表中。

一览表显示所选位置上每个部件类型的详细说明,以及每个部件类型的大小和长度。 您可以通过简单的鼠标点击在项目中插入一览表。 默认情况下,在插入一览表时,项目中的部件将用一览表标记进行标记。

生成部件一览表

1、选择工具>解析>一览表>部件一览表或者在解析工具栏点击

2、要编辑一览表的标题名称,请在一览表标题编辑框中编辑标题名称。

3、要查看另一个建筑物位置的一览表,请从“参考建筑位置”下拉框中选择所需的位置。

4、要阻止项目中的部件被标记有一览表标记,请禁用用一览表标记标注元件复选框。

5、编辑一览表或一览表标记的布局或外观,请单击“设置”。

6、打印一览表,点击打印,在打印对话框中做出你想要的选择。

7、在项目中插入一览表,请单击“确定”。 (否则,单击取消退出对话框。)一览表附加到您的光标,准备插入。

8、将一览表放置在所需位置,然后单击以将其插入。



生成房间区域一览表

如果已使用“房间区域”工具计算房间和区域中的空间,则可以生成房间区域一览表。 一览表列出您已为其创建了房间区域的任何房间。 它可以显示每个房间的面积,周长和体积。 您可以通过简单的鼠标点击在项目中插入房间一览表。

生成房间区域一览表

1、选择工具>解析>一览表>房间区域一览表或者在在解析工具栏点击

2、编辑一览表的标题名称,请在一览表标题编辑框中编辑标题名称。

3、查看另一个建筑位置的一览表,请从“参考建筑位置”下拉框中选择所需的位置。

4、编辑房间区域一览表的布局或外观,请单击“设置”。

5、打印一览表,点击打印,在打印对话框中做出你想要的选择。

6、在项目中插入一览表,请单击“确定”。 (否则,单击取消退出对话框。)一览表附加到您的光标,准备插入。

7、将一览表放置在所需位置,然后单击以将其插入。





打印一览表

您可以直接从“一览表”对话框打印门,窗口或部件一览表。

打印一览表

1、如果您已经在项目中插入了一览表,请单击它选择它,然后右键单击并选择属性。

如果尚未插入,请选择工具>解析>一览表,然后选择要打印的一览表类型。

2、在一览表对话框中,点击

3、在打印对话框中,选择要使用的所需打印机,然后单击打印。



定义一览表的字段布局

每种类型的一览表都有默认的字段布局。 您可以删除任何这些字段,以及如果需要你可以添加新字段。 您还可以控制每个字段的内容和大小。

定义一览表的布局

1、在“一览表”对话框中,单击“设置”。 请注意,如果您已经插入了一览表,则插入的一览表将被删除,并且将在对话框中生成一个新一览表。

在一览表设置对话框中,当前布局显示在对话框的布局区域中。

2、删除字段,请单击以将其选中,然后单击移除。

3、要编辑字段的标题,请单击字段以将其选中,然后在标题编辑框中编辑标题名称。

4、编辑字段的内容,请单击字段以将其选中,然后从“目录”下拉框中进行选择。

5、编辑字段的宽度,请单击字段以将其选中,然后在宽度编辑框中编辑值。

6、要插入新字段,请单击选择一个字段,然后单击插入。 空字段将添加到当前所选字段的左侧。 定义标题,目录和宽度。 目录选项包括自动标记,描述,类型,高度,宽度,高度x宽度,宽度x高度,厚度,高度开口,宽度开口,数目,位置,型号,分类,品牌,供应类别,编号,规格和型录标记。

7、单击“确定”。 将使用您的新设置更新一览表。

注意:您不能通过选择“属性”工具来编辑插入的一览表的布局。 必须重新生成新一览表。



在一览表中定义文本风格

您可以控制用于一览表标题,字段标题和目录的文本风格,以及每个字段中文本的对齐方式。

在一览表中定义文本风格

1、如果您已经在项目中插入了一览表,请单击它选择它,然后右键单击并选择属性。

如果尚未插入它,请选择工具>解析>一览表,然后选择要生成的一览表类型。

2、在一览表对话框中,点击设置。

3、编辑用于一览表标题,字段标题或目录的文本风格,请单击“一览表外观”区域中的“标题,标题或目录”按钮。 在“文本风格”对话框中,选择要用于所选项目的文本风格,然后单击“确定”。

4、编辑每列中文本的对齐方式,请单击所需的对齐按钮。 左对齐会对齐列左侧的所有文本。 右对齐对齐列右侧的文本。 使用中心对齐方式,每行文本在每列中居中。

5、点击确定。

注意:文本风格设置仅适用于插入的一览表,而不适用于预览对话框中显示的一览表。



在一览表中定义线条样式

您可以更改用于一览表的边框和分割线的线样式。

在一览表中定义线条样式

1、如果您已经在项目中插入了一览表,请单击它选择它,然后右键单击并选择属性。

如果尚未插入它,请选择工具>解析>一览表,然后选择要生成的一览表类型。

2、在一览表对话框中,点击设置。

3、为一览表的边框选择线样式,请单击边界按钮,然后从线样式对话框中进行选择。

4、为列和行之间的线选择线型,请单击“型号”按钮,然后从从线样式对话框中进行选择。

5、点击确定。

注意:线样式设置设置仅适用于插入的一览表,而不适用于预览对话框中显示的一览表。





定义一览表标记

定义一览表标记时,您可以选择圆形,正方形,六边形或八边形形状。 您还可以控制用于标记的线条样式,以及标记内容的文本风格。

定义一览表标记

1、如果您已经在项目中插入了一览表,请单击它选择它,然后右键单击并选择属性。

如果尚未插入它,请选择工具>解析>一览表,然后选择要生成的一览表类型。

2、在一览表对话框中,点击设置。

3、选择一览表标记的形状,请单击“一览表设置”对话框的“标记元件”区域中标记风格的相应图形。

4、选择一览表标记文本的文本样式,请单击“标记元件”区域中的“文本风格”按钮,然后在“文本风格”对话框中选择所需的样式。

5、选择标记线的线样式,请单击标记元件区域中的线样式按钮,然后在线样式对话框中选择所需的线样式。

6、点击确定。



移除一览表标记

如果您不想让门或窗口标记有一览表标记,您可以通过编辑一览表设置来阻止它们出现。

移除一览表标记

1、如果您已经在项目中插入了一览表,请单击它选择它,然后右键单击并选择属性。

如果尚未插入它,请选择工具>解析>一览表,然后选择所需的一览表类型。

2、在一览表对话框中,禁用用一览表标记标注元件复选框。

3、点击确定。

注意:您还可以使用查看筛选从视图中隐藏一览表标记。





导出模型数据到REScheck

您可以使用REScheck导出工具将数据从Envisioneer模型导出到REScheck XML* .rxl)文件。 然后,您可以在REScheck中打开此文件,以确定新住宅,添加和更改是否符合“国际节能规范”(IECC)的要求或多个州能源规范。

导出模型数据到REScheck

1、选择工具>解析>REScheck导出。

2、在另存为对话框中,选择保存的位置和文件名称,然后点击保存。
