第二十五章:绘图辅助

绘图辅助

在设计时,绘图辅助工具帮助您在绘图中轻松,精确地插入元件。 如果需要,您可以在绘图区域中显示绘图网格,以及设置捕捉网格,以便在插入元件时光标捕捉到网格。 对象捕捉功能会自动将指针捕捉到现有对象,角度捕捉将指针捕捉到指定的角度。 捕捉跟踪可帮助您在相对于其他对象的特定角度或位置绘制对象。 “碰撞控制”功能可防止在不适合的位置插入元件。 您可以在程序设置中设置绘图辅助,并使用状态栏上的按钮打开和关闭它们。

为了在插入或编辑元件时进行非常精确的控制,您可以使用一个称为命令栏的工具,可以查看或输入距离,方向和角度的精确值。 它对于具有一些CAD经验的用户特别方便。

设置绘图网格

绘图网格只是一组水平和垂直线,可以帮助您将对象定向到彼此。 默认情况下,网格线之间的间距为1200mm,但您可以根据需要更改此值。 您还可以控制网格线的颜色和样式。 请注意,绘图网格只是一个视觉帮助,不会包含在打印输出中。 默认情况下,网格会显示在绘图区域中,但如果您愿意,可以将其关闭。

设置绘图网格

1.选择设置>程序设置或在设置工具栏上点击

2.在“程序设置”对话框中,在左侧列中选择绘图辅助。

3.在网格区域中,选中启用(F7)复选框。

4.单击网格颜色样本,然后从颜色对话框中为网格选择一种颜色。

5.从“类型”下拉框中,选择网格的样式 - 圆点或线条。

6.X间距编辑框中指定垂直网格线之间的所需距离。

7.Y间距编辑框中指定水平网格线之间的所需距离。


8.默认情况下,网格为48000x48000,这是地形的默认大小。 要更改网格的整体大小,请在X线编辑框中输入所需的宽度,并在Y线编辑框中输入所需的高度。

9.单击“确定”。



打开/关闭绘图网格

您可以通过以下两种方式之一打开和关闭绘图网格:

•按键盘上的F7

•单击状态栏上的网格按钮

Using the Grid Snap

使用网格捕捉

在插入元件时,网格捕捉功能会将指针移动到不可见网格。 默认情况下,不可见网格中的网格线之间的间距为25mm,但您可以根据需要更改此值。 如果启用匹配网格选项,则网格捕捉的大小与绘图网格相同。 这将使它看起来像你在绘制时捕捉到绘图网格。

设置网格捕捉

1.选择设置>程序设置或在设置工具栏点击

2.在“程序设置”对话框中,在左侧列中选择绘图辅助。

3.要打开网格捕捉,请启用网格捕捉(F4)复选框。

4.如果希望捕捉网格的大小与绘图网格相同,请选中网格捕捉区域中的匹配网格复选框。

5.要指定垂直网格线之间的自定义距离,请在X间距编辑框中输入一个值。

6.要指定水平网格线之间的自定义距离,请在Y间距编辑框中输入一个值。

7.单击“确定”。

提示:您可以通过单击绘图辅助工具栏上的网格捕捉按钮或按键盘上的F4来切换网格捕捉的开启和关闭。



打开和关闭网格捕捉

您可以通过以下两种方式之一切换网格捕捉:

•按键盘上的F4

•单击状态栏上的网格捕捉按钮

Using 正交

使用正交

当插入元件时,正交功能将光标移动限制为90度角。 这在绘制墙壁等元件时尤其重要。

默认情况下,启用正交。 您可以使用三种方法之一打开和关闭它。

打开或关闭正交:

•按键盘上的F8键,或

•单击状态栏上的正交按钮,或

•选择设置>程序设置,然后在绘图辅助窗格中,选中或取消选中正交(F8)复选框

要在绘制时暂时禁用正交,请按住Shift键。 当您释放Shift键时,正交模式将恢复。

在模型视图中使用对象捕捉

插入元件时,对象捕捉功能使您的光标自动捕捉到绘图中现有元件的公共点。 这允许您更容易和精确地选择插入点或起点。 当对象捕捉开启时,端点,中点,最近和垂直捕捉变为活动状态。 当光标靠近捕捉点时,光标图标会更改,从而提供发生捕捉的可视指示器。

端点:捕捉到对象的端点。

中点: 捕捉到对象的中点。

最近:捕捉到直接在对象上的点。

垂直:捕捉到对象上的一个点,该点形成从当前点到所选对象的垂直线。

您可以设置对象捕捉的像素搜索距离,该距离决定了您的指针与元件之间的距离,以便捕捉到元件。

打开或关闭对象捕捉:

•按键盘上的F5,或

•单击状态栏上的对象捕捉按钮,或

•选择设置>程序设置,然后在绘图辅助窗格中,选中或取消选中“捕捉行为”区域中的对象捕捉(F5)复选框

设置对象捕捉像素搜索距离:

1.选择设置>程序设置或在设置工具栏上点击

2.在“程序设置”对话框中,在左侧列中选择绘图辅助。

3.在对象捕捉(F5)设置下,在像素搜索距离编辑框中键入所需的像素数,或使用箭头在值列表中向上或向下滚动。

4.单击“确定”。

使用角度捕捉

当角度捕捉功能打开时,您的光标在旋转元件时捕捉到特定角度。 例如,如果将捕捉角度设置为10º,则在旋转元件时,光标将以10º的间隔捕捉。

默认情况下,角度捕捉打开,并设置为30º。

打开/关闭角度捕捉

•按键盘上的F6键,或

•单击状态栏上的角度捕捉按钮,或

•选择设置>程序设置,然后在绘图辅助窗格中,选中或取消选中角度捕捉(F6)复选框

设置角度捕捉的捕捉角度

1.选择设置>程序设置或在设置工具栏上点击

2.在“程序设置”对话框中,在左侧列中选择绘图辅助。

3.在“捕捉行为”区域中,在“捕捉角度”编辑框中键入所需的捕捉角度,或使用箭头在值列表中向上或向下滚动。


4.单击“确定”。



捕捉追踪

捕捉追踪功能可帮助您在相对于其他对象的特定角度或位置绘制对象。 打开捕捉跟踪时,将显示基于对象捕捉点(如端点和中点)的临时对齐路径。 当您将光标移动到它们的绘制路径上时,这些点会用一个小的实心方形标记。 您可以一次获取多达五个元素的点数。 对齐路径是水平和垂直的,如果您的角度捕捉打开,也可以成角度。 捕捉追踪可以根据需要打开和关闭。 为了使捕捉追踪工作,必须启用对象捕捉。 捕捉追踪在模型视图和工作表视图中都可用。

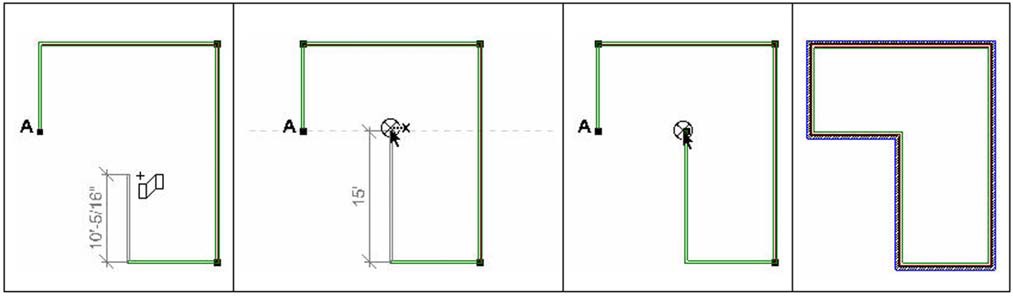

让我们假设在下面的例子中,我们想要绘制的墙的端点与点A对齐。当您将鼠标悬停在点A上,然后将您的墙拉向点A的绘制路径时,将出现一条水平虚线, 与点A对准的路径。这使得容易选择与点A对准的墙的端点。


要打开或关闭捕捉追踪:

•按键盘上的F3,或

•单击状态栏上的捕捉追踪按钮或

•选择设置>程序设置>绘图辅助,然后选中或取消选中捕捉追踪复选框。

碰撞控制

程序的智能碰撞控制功能可防止物体插入不适合的位置。 默认情况下,“碰撞控制”已启用,但您可以在需要时使用三种方法之一将其关闭。

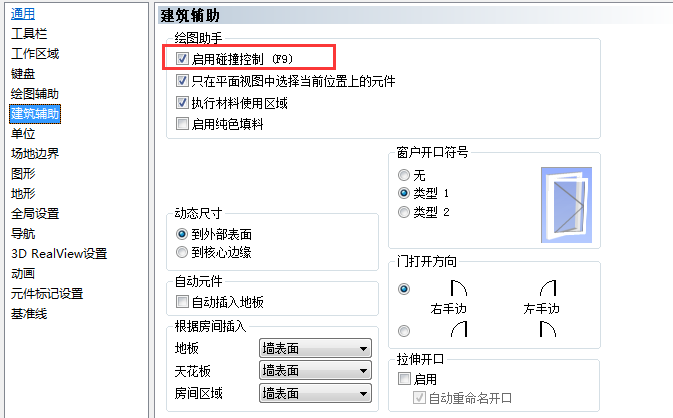

要打开或关闭碰撞控制:

•按键盘上的F9键,或

•在状态栏上单击碰撞或

•选择设置>程序设置,然后在建筑辅助窗格中,选中或取消选中启用碰撞控制(F9)复选框

注意:碰撞控制仅影响当前建筑物位置上的构建元件。 它不影响风景景观元件。



使用命令栏

当插入或编辑元件时,命令栏可以是一个非常有用的工具。 使用命令栏您可以:

•指定元件插入之前的插入高度

•为元件选择精确的插入点

•为墙和栏杆等元件指定精确的长度和方向

•在拉伸或移动元件时指定精确的距离和方向

•旋转元件时指定精确角度

•弯曲墙壁,天花板,露台或开口时,指定精确的半径/夹角

即使您不想输入精确的值,仍可以在绘制和编辑元件时使用命令栏来查看度量。 命令栏中的值链接到您的光标移动,并在您继续执行命令时更新。

插入元件时,命令栏会立即激活。 它对墙和栏杆之类的东西最有用,因为它可以为元件输入一个精确的长度。

当您移动,拉伸或旋转元件时,命令栏也会变为活动状态。 如果您已使用鼠标开始移动,拉伸或旋转元件,则在移动鼠标时,命令栏会显示移动距离或旋转角度。 如果要在移动,拉伸或旋转元件时能够在命令栏中输入值,则需要首先从右键菜单中选择适当的编辑-修改元件工具,或者选择编辑>修改元件菜单,例如移动,拉伸,或旋转。



打开/关闭命令栏

命令栏是一个多功能工具,允许您在插入或编辑元件时输入精确的值。 即使你不需要高水平的精度,当你绘制或编辑元件,你可能需要显示命令栏,以便你可以看到长度和方向。

命令栏显示在屏幕的下部,就在状态栏的上面。 最初,命令栏将显示为灰色,因为它不活动。 当您插入或编辑元件时,它将变为活动状态。

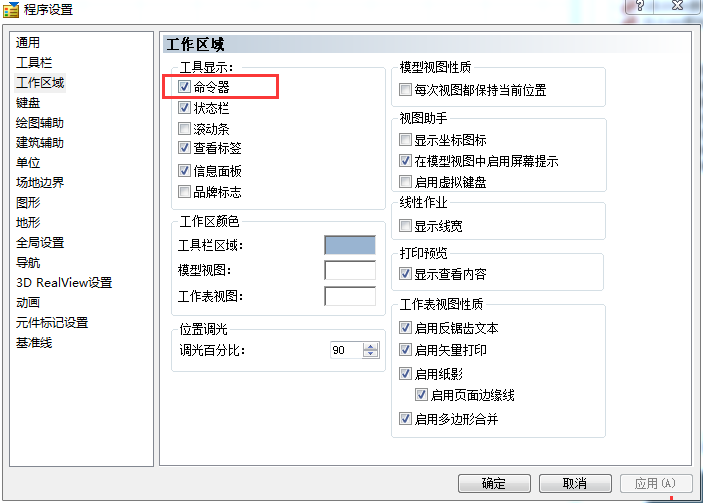

打开/关闭命令栏

1.选择设置>程序设置或在设置工具栏点击

2.在“程序设置”对话框中,单击左侧列中的“工作区域”。

3.选中或取消选中命令器复选框。

4.单击“确定”

显示坐标图标

坐标图标标记将执行操作的当前点。 换句话说,它在使用命令栏时识别当前参考点。 默认情况下,此图标已关闭。 如果您打算在工作时使用命令栏,您应该打开坐标图标。

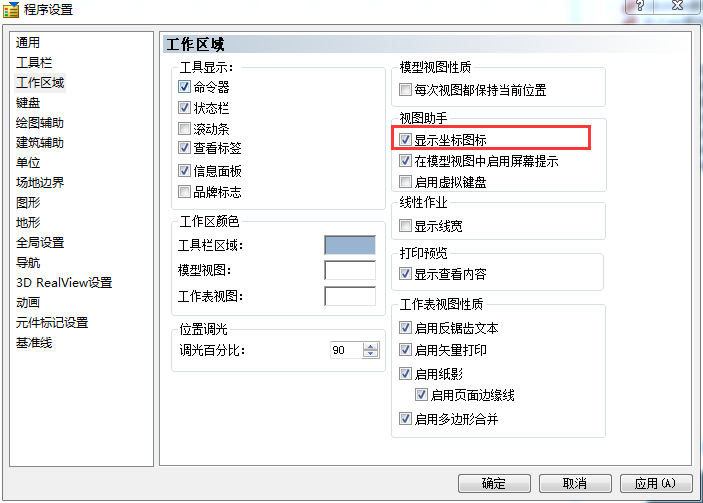

显示“坐标图标”:

1.选择设置>程序设置或单击设置工具栏

2.在“程序设置”对话框中,单击左侧列中的“工作区域”。

3.在“视图助手”区域中,选中显示坐标图标复选框。

4.单击“确定”。



在插入元件之前指定元件的插入高度

如果你打开了命令栏,一旦插入工具激活,它将显示一个基高编辑框。

 “基高”编辑框中显示的值是元件在图形中插入的高度。通过在基高编辑框中键入值并按ENTER键选择元件的插入点,可以更改插入高度。 如果元件是位置元件,则从当前建筑物位置的楼面地板水平到元件的插入点测量高度。 如果元件是风景景观元件,则距离是从地形到元件的插入点的距离。 大多数元件的插入点在元件的底部。窗口和墙壁开口是例外,其中插入点位于元件的顶部。 在窗口和墙壁开口的情况下,编辑框显示“上端高度”

插入和编辑元件时选择参考点

要使用命令栏,必须首先指定一个参考点或基点,从中可以测量值。 例如,如果您正在绘制墙,则单击屏幕的第一个点将被视为参考点。 然后,命令栏变为活动状态,您可以为墙输入距离和方向(或X和Y值)。

如果要使用命令栏来编辑元件(例如移动或旋转元件),则必须选择一个点来测量移动距离/方向或旋转角度。 最常见的情况是你选择一个元件的抓取点,它是在选择元件时出现在元件主要点上的小蓝色方块。



在命令栏中输入数值

命令栏是智能的,并根据您使用的工具而改变。 例如,如果您正在绘制墙,命令栏的编辑框将变为距离和方向。 但是,如果您正在弯曲墙壁,编辑框将更改为“半径”和“包含角度”。 您可以使用Tab键从一个编辑框轻松移动到下一个。 键入值后按Enter键将完成当前操作。

当在命令栏输入值,特别是在插入或移动元件时,它必须知道在命令栏的当前坐标系统。

命令栏提供两个坐标系。 在极面系统中,输入距离和方向。 在笛卡尔直角坐标系中,输入X,Y和Z坐标。

需要注意的是,一旦你选择了一个基准点,你可以从极面与笛卡尔直角坐标系之间进行切换坐标系。 您可以通过从命令栏左侧的坐标系下拉框中进行选择来完成此操作。

注意:如果移动,拉伸或旋转元件,并且要在命令栏中输入值,则需要先从右键单击菜单中选择适当的编辑工具,或者编辑>修改元件菜单,例如移动,拉伸,或旋转。


在命令栏中指定距离和方向

选择要从中绘制的参考点或开始移动后,极面坐标系统在命令栏中变为活动状态。 在极面坐标系中,在绘制或移动元件时指定距离和方向(角度)。

距离:输入正值以指定元件的长度或移动距离。

方向:输入要运行元件的方向,或要移动元件的方向。 有关如何指定方向的信息,请参阅方向和旋转角度。

Z.此值仅在插入部件时可用。 输入您要垂直移动部件的距离。 您可以输入正值或负值以将其向上或向下。 Z值从当前建筑位置的楼面水平测量。



定义XYZ坐标

在使用命令栏插入或编辑元件时,您可以选择在笛卡尔直角坐标系中工作,而不是在极面坐标系中工作。 这允许您通过输入XY坐标值来指定要绘制或移动的精确点。

要切换到笛卡尔直角坐标系,请从命令栏的左侧下拉框中选择笛卡尔。

X输入X坐标以指定2D平面视图中的水平(左/右)距离。

Y输入Y坐标以指定2D平面视图中的垂直(上/下)距离。

Z此坐标仅在插入部件时可用。 输入Z坐标以指示高程或高度。 Z值从当前建筑位置的楼面水平测量。

请记住,坐标是从当前参考点开始测量的,如果已启用,则由坐标图标标记。

在笛卡尔直角坐标系系统中,您可以为任何坐标输入正值和负值。



方向和旋转角度

绘图中的方向以角度为单位指定。 从正X轴逆时针计算角度。

四个主要绘图方向:

虽然四个主要的绘图方向是你可能会最多的工作,但是任何角度是可以的。 如果禁用正交和角度捕捉,并在绘图区域中随机移动元件,则对角度没有任何限制。 即使启用了正交和角度捕捉,也可以在命令栏中输入所需的任何角度。



使用命令栏旋转元件

当从右键菜单或编辑>修改元件菜单中选择旋转工具,然后选择旋转的基点时,命令栏将显示输入旋转角度编辑框。

要指定元件的所需旋转角度,请在“输入旋转角度”编辑框中键入角度,然后按ENTER键。 有关角度如何测量的信息,请参阅方向和旋转角度。

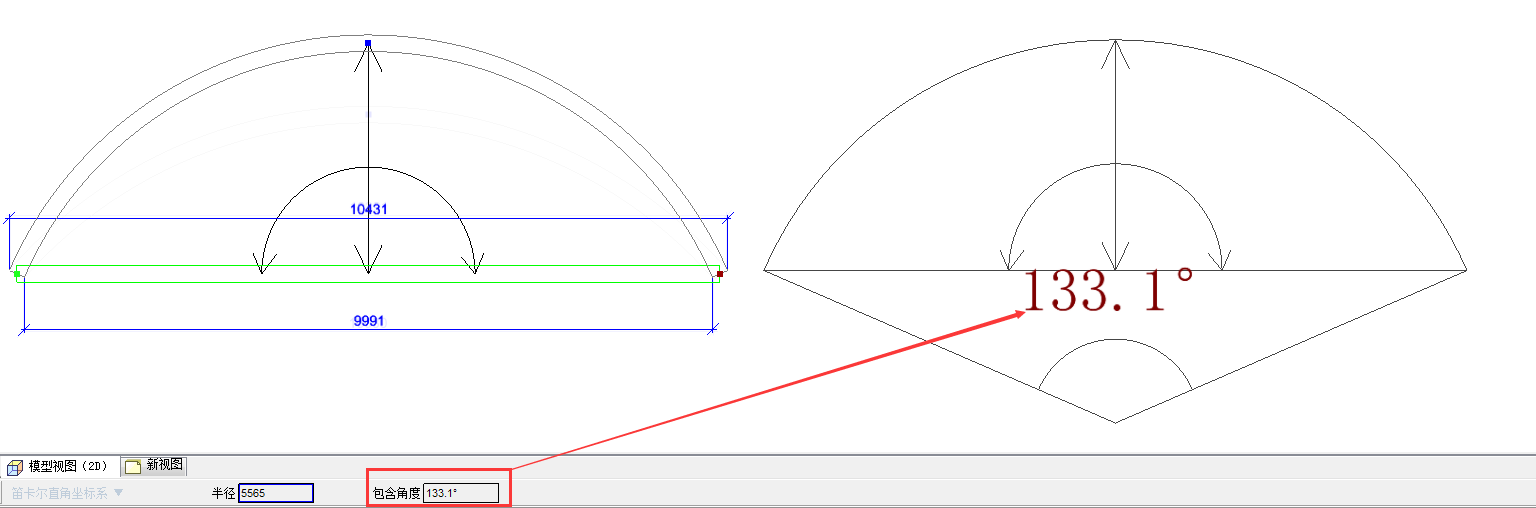

使用命令栏弯曲元件

当弯曲诸如墙或地板开口的元件时,可以使用命令栏来指定精确的弯曲角度。

半径: 从元件(在其未弯曲状态)到曲线中心点的距离。

包含角度:从由曲线所表示的圆的中心延伸到圆弧的端点的两个半径线之间形成的角度。 角度越大,圆角越大,曲线越大。


不需要同时输入半径和包含角度值。如果你输入一个,程序自动提供其他。此外,如果输入值,在按下Enter后没有发生任何事件,则该值与元件的包含角度无效。



在模型视图中测量距离

使用“测量”工具测量2D平面中任意两点之间的距离。

使用测量工具

1、选择工具>测量或者在工具工具栏点击

2、在屏幕上点击第一个点。

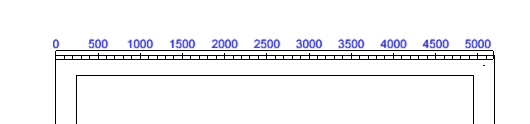

3、将光标移动到要测量的方向。 在您移动光标时,会显示一个标尺。

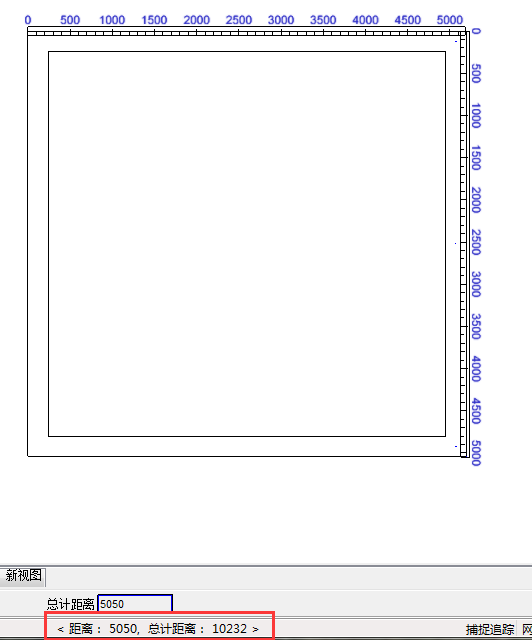

4、单击屏幕上的第二个点。 距离显示在标尺上以及屏幕底部的状态栏上。

5、测量第一段距离后,您可以继续选择点以测量所选最后一个点的其他距离。 总计距离显示在状态栏上。

6、完成测量后,右键单击并选择完成。





询问元件/位置

使用询问元件/位置工具,您可以选择视图中的任何元件,并立即查看其名称和建筑位置。

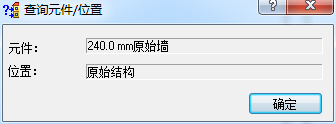

询问元件/位置

1、选择工具>询问元件/位置。

2、在查询元件/位置光标处于活动状态时,单击要查询的元件 “查询元件/位置”对话框显示元件的名称和建筑位置。

3、完成查看元件/位置信息后,单击“确定”。

注意:对于与地形相关联的美化和地形元件,位置框显示地形而不是建筑位置。

注意:查询元件/位置工具只能用于从型录中插入的元件。 您不能在草绘对象上使用它。
