第二十六章:项目管理

项目管理

Envisioneer提供了用于打开已保存项目的标准打开工具。 保存功能包括保存,另存为和保存所有。 项目中的每个视图都有自己的打印属性集。 包括打印机选择,纸张尺寸,比例和打印线宽的设置。 打印视图时,这些设置将自动显示在“打印”对话框中。 如果需要,您可以使用批量打印工具同时处理多个视图的打印。

在你的项目中,你可以导入许多不同的草绘对象作为参照。 使用项目追踪图工具导入BMPJPGTGA文件,例如导入扫描的平面图,然后使用元件跟踪图片进行绘制。 相片脚本精灵允许您导入数字照片或扫描图像,然后在3D视图中垂直定向。 对象精灵导入工具允许您以DWGDXFSKP3DS格式快速导入自定义3D对象。

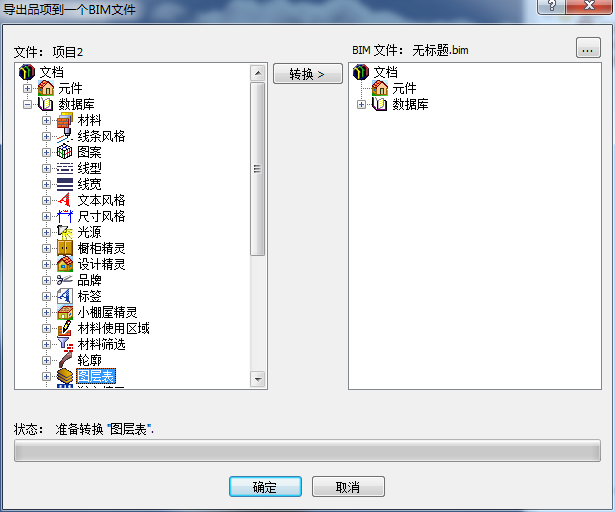

您可以将绘图导出为不同的2D3D文件格式。 要导出为BMPJPGTGA文件,请使用2D图片导出工具。 要将2D绘图导出为DWGDXF文件,请使用2D绘图导出工具。 要将3D模型导出为skp3ds文件,请使用3D模型导出工具。

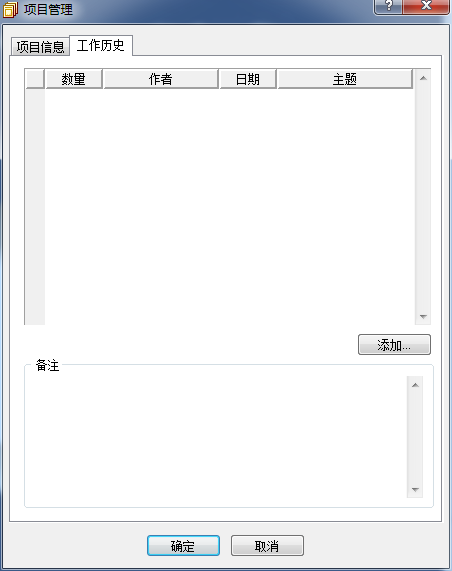

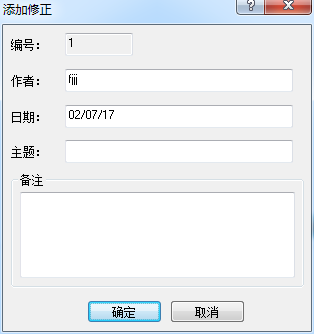

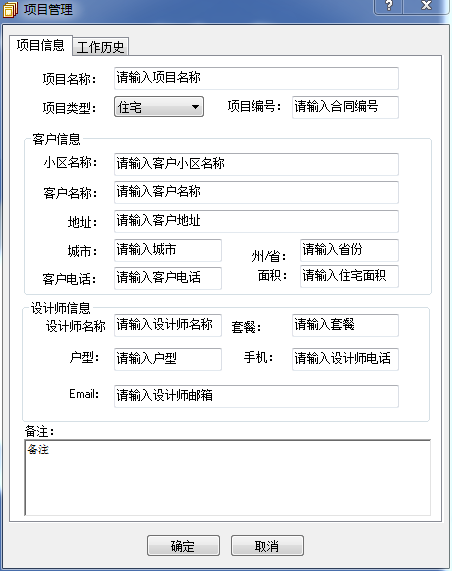

要指定项目的信息,例如项目名称,类型和编号,请填写项目管理中的字段。 此对话框还有一个“工作历史”选项卡,您可以在其中记录谁做了什么,什么时候做了什么。



打开已保存的项目

使用打开工具打开任何保存的项目。

打开保存的项目:

1.选择文件>打开,或在标准工具栏单击

2.在“打开”对话框中,找到保存项目的位置。

3.选择要打开的项目,然后单击打开。

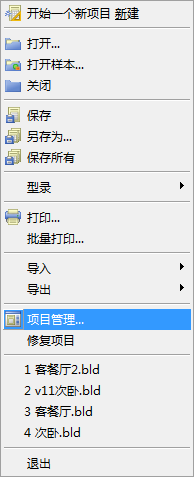

提示:如果要打开的项目是您最近打开过的项目,则可能会在菜单栏文件下拉列表的底部,在“启动屏幕”的项目栏中也会列出最近使用的文件。 只需选择它打开它。 您还可以通过选择“打开已有”从“启动屏幕”中打开最近的项目。



更改最近使用的文件清单中的文件数

默认情况下,在菜单栏文件下拉列表的底部最多列出四个最近的项目。 如果需要,您可以增加或减少此数字。

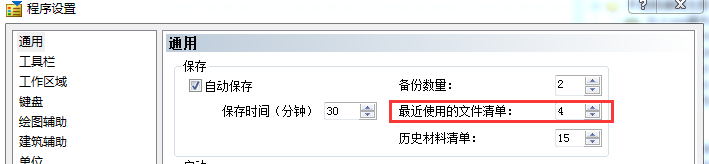

更改最近使用的文件清单中的文件数:

1.选择设置>程序设置或设置工具栏点击

2.在通用窗格中,在“最近使用的文件清单”键入要显示的最大文件数,或使用箭头选择一个数字。 您最多可以列出9个文件。

修复损坏的项目

偶尔,绘图可能会损坏,通常是绘制墙壁时。 修复项目工具扫描项目中已造成损坏的对象,并修复或删除它们。

修复项目

1、选择文件>修复项目。

如果恢复成功,将显示一个对话框,显示消息“恢复成功”。

如果恢复不成功,将显示一个对话框,告诉您为什么它不成功。



保存项目

软件程序有三个保存功能:保存,另存为和保存所有。 它们位于文件菜单上。 当第一次保存新项目时,或者使用另存为保存项目时,您可以选择以Envisioneer7.2版格式保存。 这使得可以在Envisioneer 7.2或其他Cadsoft产品(如Envisioneer Express7.2)中打开项目。

默认情况下,项目存储在以下位置:C Users * username * Documents Envisioneer Projects

保存当前项目

1.选择文件>保存,或在标准工具栏点击

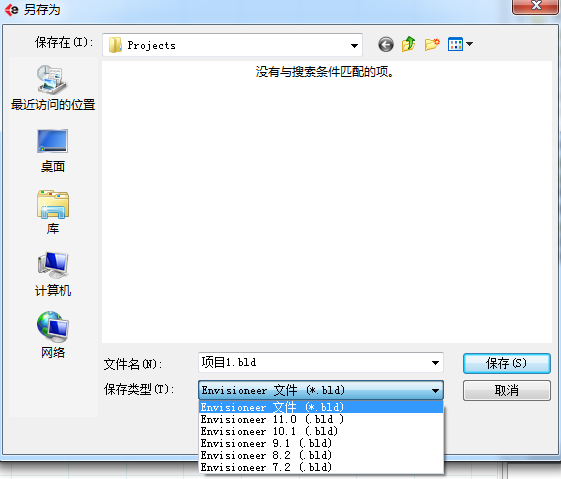

2.如果您是第一次保存,将显示另存为对话框。 在文件名编辑框中键入文件的名称。

3.如果要以7.2版格式保存文件,请单击保存类型下拉框,然后选择Envisioneer 7.2bld)。

4.单击保存。



另存当前项目(并创建其副本):

1.选择文件>另存为。

2.在另存为对话框中,在文件名编辑框中键入文件的名称。

3.如果要以7.2版格式保存文件,请单击保存类型下拉框,然后选择Envisioneer 7.2bld)。

4.单击保存。



保存所有当前打开的项目:

1、选择文件>保存所有,或者在标准工具栏点击

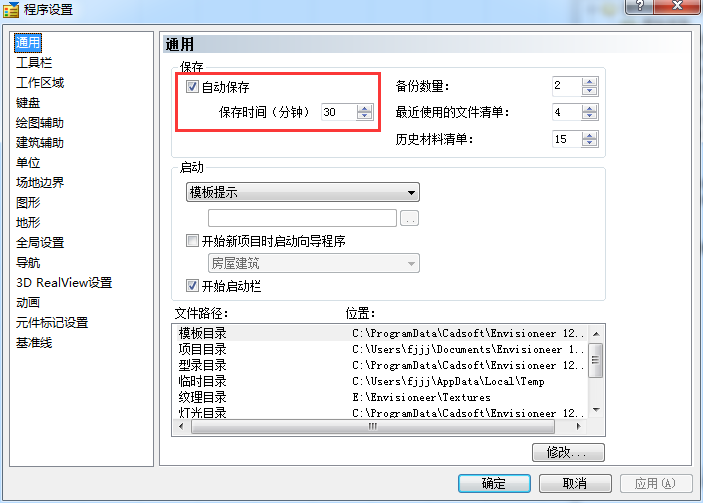

设置自动保存

自动保存选项将定期为您保存项目。 这是一个伟大的方式,如果电源故障或系统发生错误,这可以确保定期保存您的更改,并避免任何损失。

设置自动保存:

1.选择设置>程序设置或设置工具栏点击

2.在通用窗格中,启用自动保存复选框。

3.从保存时间(分钟)下拉框中,选择所需的保存时间间隔(以分钟为单位),或使用箭头选择一个值。

4.单击“确定”。



设置备份数量

默认情况下,在保存项目时将创建一个项目的备份。 如果需要,您可以设置保存多个备份文件。

备份文件保存在与项目文件相同的文件夹中。 第一个备份文件名称为*文件名称*_1.bkp 如果您再次选择保存,则第二个备份文件的名称编号加1(例如*文件名称*_2.bkp

第一个备份文件始终是当前保存的项目的副本。 如果备份数设置为2,则第二个备份文件是您上一次保存时项目的副本。

设置备份的数量:

1.选择设置>程序设置或在设置工具栏点击

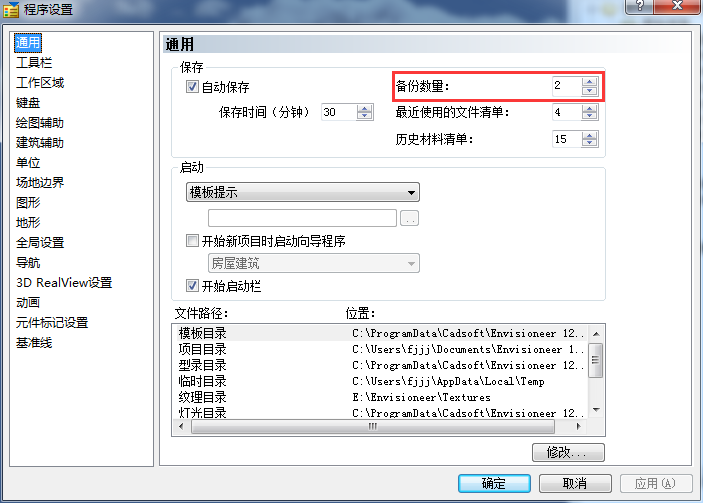

2.在“通用”窗格上的“备份数量”编辑框中,键入要保存的备份文件数,或使用箭头键增加或减少数量。

3.单击“确定”。

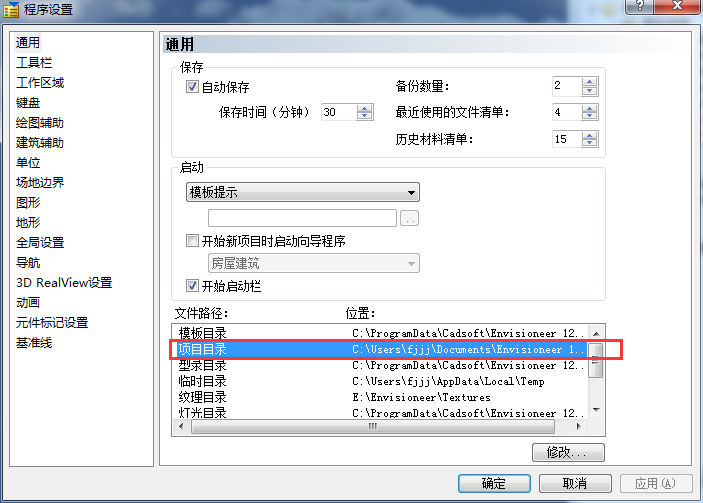

指定项目的默认保存位置

默认情况下,除非另行指定,否则新(未保存的)项目将保存在以下文件夹中:C Users * username * Documents Envisioneer Projects

如果需要,您可以指定其他默认保存目录。



指定项目默认的保存位置:

1.选择设置>程序设置或在设置工具栏点击

2.在“通用”窗格上,单击“文件路径”区域中的“项目目录”。

3.单击“修改”。

4.在“浏览文件夹”对话框中,选择要用作默认保存项目的目录,然后单击“确定”。

5.在“程序设置”对话框中单击“确定”。



将项目保存为模板

默认情况下,在启动新项目时将提示您选择一个模板。 模板确定新项目将具有什么设置。 这些包括以下内容:

•建筑位置设置

•程序设置(测量单位,绘图辅助工具等)

•墙框架配置

•尺寸设置

•草图设置

如果需要,您甚至可以在模板中包括绘图对象和构建元件。 例如,如果在所有项目中使用一组标准的绘图边框和标题块,则可以将它们插入到工作表中,并将它们保存在模板中,以便在新项目启动时它们已经存在。

您可以从任何图形创建模板,将其保存在模板目录中。 如果要为每个新项目使用相同的模板,可以在启动选项中指定此模板。



创建模板:

1。除非已经创建了要用作模板的绘图,否则请启动一个新项目(文件>新建)。

2、指定用作新模板的常用设置,例如您的建筑位置和程序设置。 注意,你的图形中的任何元素也将被保存,所以除非你希望这些元素出现在新模板中,否则应该从你的图形中删除这些元素。

3、默认情况下,最后打开的视图用作模板的缩略图。 在启动新项目时出现的“新建”对话框中将显示模板缩略图。 如果要创建项目视图之一的缩略图,请在保存项目之前确保视图是最新的。 (请注意,您可以附加图片文件,例如BMPJPG)。

4、选择文件>另存为。

5、在另存为对话框中,找到程序的模板文件夹。 默认情况下,它位于以下位置:C ProgramData Cadsoft Envisioneer Templates

6、在文件名编辑框中,键入模板的名称。

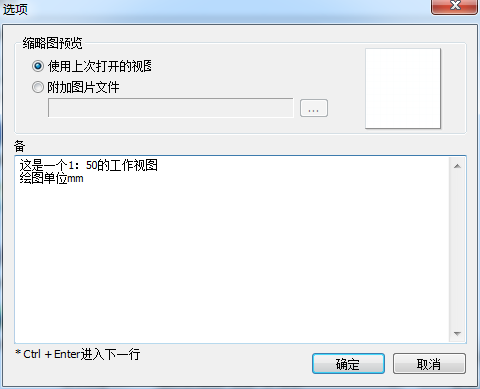

7、创建在启动新项目时将显示在“新建”对话框中的模板的缩略图和描述,请单击

要根据项目的上次打开视图创建缩略图,请启用“使用上次打开的视图”单选按钮要基于图像文件创建缩略图,请启用“附加图片文件”单选按钮,然后单击以浏览并选择所需的图像。 您可以将BMPJPGPNGGIF图片附加到模板。 要创建模板的描述,请在“备”窗格中键入所需的信息,创建描述时你可以CTRL + Enter创建下一行。 单击“确定”。

8、当您准备好将项目另存为模板时,单击保存。

注意:如果不在模板文件夹(或者程序设置中指定的默认模板文件夹位置)中保存模板,则在启动新项目时,不会出现在“新建”对话框的可用模板中。



设置模板目录的路径

如果已移动模板目录,或已选择将模板存储在其他目录中,则应在程序设置中将路径重新设置。 您设置的路径决定在启动新项目时在“新建”对话框中显示哪些可用模板。

默认情况下,模板存储在以下目录中:

C ProgramData Cadsoft Envisioneer Templates

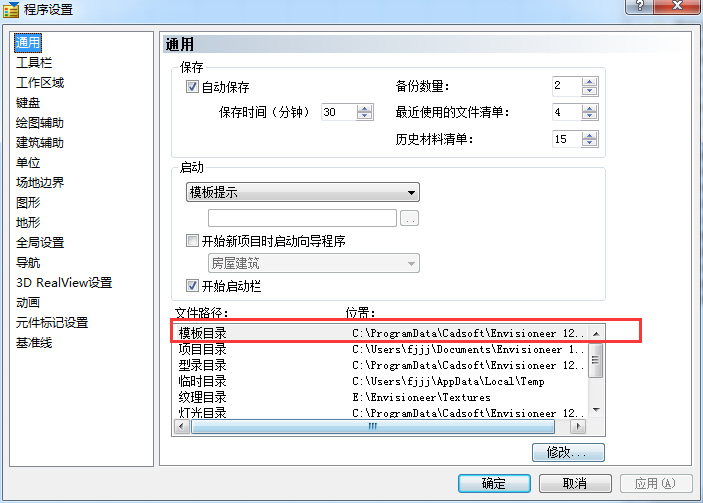

设置模板目录的路径:

1.选择设置>程序设置或在设置工具栏点击

2.在“通用”窗格上,单击“文件路径”区域中的“模板目录”。

3.单击“修改”。

4.在“浏览文件夹”对话框中,选择包含模板的目录,然后单击“确定”。

5.在“程序设置”对话框中单击“确定”。



选择临时文件的目录

程序的某些功能创建存储在计算机系统上的目录中的临时文件。默认情况下,临时目录的路径如下所示:

C Users * username * AppData Local Temp

您可以指定一个不同的目录来存储临时文件。

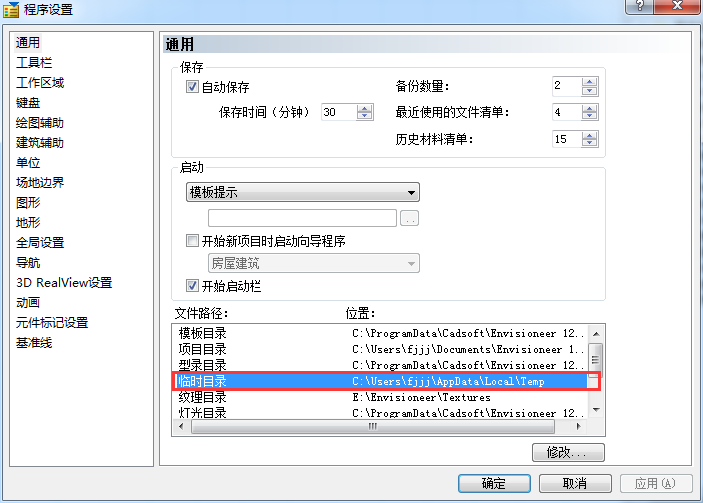

设置临时目录的路径

1、选择设置>程序设置或在设置工具栏点击

2、在通用窗格中,单击文件路径区域中的临时目录。

3、单击“修改”。

4、在“浏览文件夹”对话框中,选择要用作默认临时文件的目录,然后单击“确定”。

5、在“程序设置”对话框中单击“确定”。



关闭项目

项目保持打开,直到您关闭或退出程序。 您可以关闭活动项目而不退出程序。 如果打开了多个图形,请确保要关闭的图形是活动图形。

关闭项目

1.选择“文件”>“关闭”,或在“标准”工具栏点击

2.在对话框中,当系统要求您保存更改时,单击是或否。

3.如果尚未命名项目,并且在上一步中单击是,请在另存为对话框中指定项目的名称,然后单击保存。



定义视图的打印属性

项目中的每个视图窗口,无论是模型视图还是工作表视图窗口,都有自己的一组打印属性。 这些属性包括打印机/绘图仪选择,纸张尺寸,打印区域,页面设置,打印比例,打印线宽。

通过使用视图特定的打印属性,您可以为每个视图定义和保存唯一的打印属性,因此无需在每次打印视图时指定打印设置。 它还使得可以执行批打印,一次打印多个不同的视图(具有不同的打印设置)。

您可以使用“视图属性”工具或通过视图管理访问视图的打印属性。

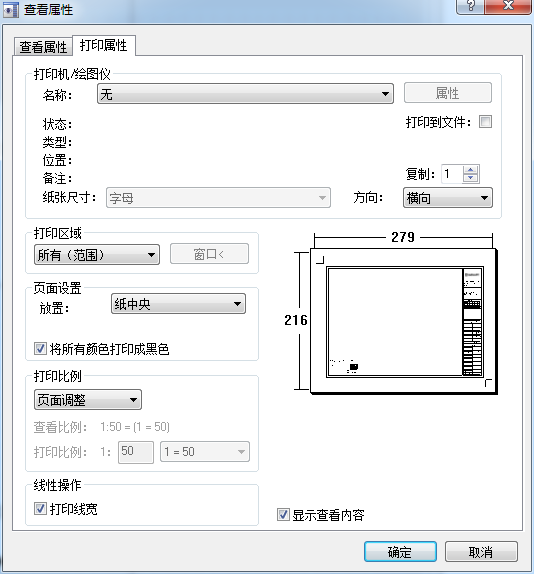

定义视图的打印属性

1.在视图窗口中右键单击并选择“视图属性”, 或者,选择 “视图管理”,然后选择要定义其属性的视图窗口。

2.选择打印属性选项卡。

3.定义视图的打印属性。 属性如下所述。



打印机/绘图仪

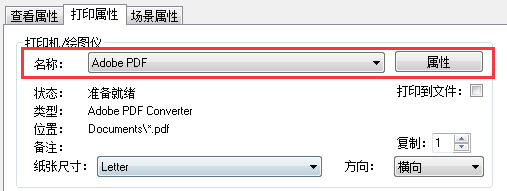

名称:单击此下拉框以选择打印此视图时要使用的打印机或绘图仪。单击属性以定义当前所选打印机的各种属性,如纸张和输出设置以及打印质量。

纸张尺寸: 单击此下拉框以选择要在其上打印的纸张尺寸。

方向:选择纵向或横向。

打印到文件: 如果启用,视图将打印到打印文件,例如Postscript文件,而不是打印机。

复制: 要打印的份数。

打印区域

所有(范围):打印整个视图。

窗口:打印选定区域的图形。 要选择区域,请单击窗口按钮。 请注意,此选项不适用于3D透视视图。

显示:在当前视图中精确打印您在屏幕上看到的内容。 如果只有部分图形当前可见,则只有该部分将出现在打印输出中。

单击以临时访问您的绘图区域,并在要打印的区域周围绘制一个选择窗口。 此按钮仅在选择窗口打印区域选项时可用。

页面设置

放置:左下选项将在纸张的左下角打印图像。 纸中央选项将图像置于纸张中央。

将所有颜色打印为黑色:(仅工作表视图)如果启用,将输出黑白打印。

打印比例

页面调整:缩放图形以适合所选纸张尺寸。

打印到比例:无论纸张尺寸如何,都将根据下面设置的打印比例打印当前视图。

查看比例:在视图属性的“视图属性”页面上设置的当前视图的绘图比例。这是纸上单位与现实单位的比例。例如,如果视图比例是1:50,这意味着您的实际模型的每50mm由纸张上的1mm表示。如果使用“打印比例”选项,则可以对绘图进行不同比例的打印。例如,如果您的视图比例设置为1:50,你将打印比例设置为1:25,当以1:25比例打印时,与在1:50比例打印时相比,绘图将更大,因为视图的每50mm等于纸上2mm,而不再等于纸上的1mm”。

打印比例:如果使用“打印到比例”选项,单击下拉框以选择视图的打印比例。当您更改打印比例时,图形内容将按照你设置的比例进行比例打印。

请注意,如果更改打印比例,则2D绘图不会在屏幕上缩放。它只会在打印图纸时在纸张上缩放。

线性操作

打印线宽: 使用在元素对象属性中分配给它们的线宽属性。 否则,所有线条以相同的线宽打印。

显示查看内容: 禁用此复选框会关闭预览窗口中的预览显示。 如果您的图形显示出现问题(例如,如果图形加载或刷新速度较慢),则可能需要利用此功能。 您的选择也将应用于打印对话框和批量打印对话框。

打印图纸

该程序使用标准Windows打印例程,并添加了一些附加功能,例如打印预览,打印区域选择,比例选项和纸张放置。 打开“打印”对话框时,对话框中的打印设置反映为当前视图窗口定义的打印设置。

打印图纸

1.选择“文件”>“打印”,或在“标准”工具栏上点击

2.在打印对话框中,指定打印设置。

打印机/绘图仪

名称:单击此下拉框以选择打印此视图时要使用的打印机或绘图仪。单击属性以定义当前所选打印机的各种属性,如纸张和输出设置以及打印质量。


纸张尺寸: 单击此下拉框以选择要在其上打印的纸张尺寸。

方向:选择纵向或横向。



打印到文件: 如果启用,视图将打印到打印文件,而不是打印机。

复制: 要打印的份数。

打印区域

打印区域 - 所有(范围):打印图形的范围,这是当前包含元素的图形部分。 当您添加新元素时,区域会自动更新。

打印区域 - 显示:在当前视图中精确打印您在屏幕上看到的内容。 如果只有部分图形当前可见,则只有该部分将出现在打印输出中。

打印区域 - 窗口: 通过在其周围绘制边界窗口来打印您定义的图形的特定区域。 单击窗口按钮,然后单击图形中的两个点以定义选择窗口。 如果需要,您可以将窗口捕捉到绘图中的元素。 打印对话框中的预览将自动更新。 请注意,“窗口”选项不适用于3D透视视图。

页面设置

放置:如果选择左下,则图像将打印在纸张的左下角。 如果在纸张上选择中央,则图像将在纸张上居中。

将所有颜色打印为黑色:(仅工作表视图)如果启用,将输出黑白打印。

打印比例

页面调整:缩放图形以适合所选纸张尺寸。

打印到比例:无论纸张尺寸如何,都将根据下面设置的打印比例打印当前视图。

查看比例:在视图属性的“视图属性”页面上设置的当前视图的绘图比例。这是纸上单位与现实单位的比例。例如,如果视图比例是1:50,这意味着您的实际模型的每50mm由纸张上的1mm表示。如果使用“打印比例”选项,则可以对绘图进行不同比例的打印。例如,如果您的视图比例设置为1:50,你将打印比例设置为1:25,当以1:25比例打印时,与在1:50比例打印时相比,绘图将更大,因为视图的每50mm等于纸上2mm,而不再等于纸上的1mm”。

打印比例:如果使用“打印到比例”选项,单击下拉框以选择视图的打印比例。当您更改打印比例时,图形内容将按照你设置的比例进行比例打印。

请注意,如果更改打印比例,则2D绘图不会在屏幕上缩放。它只会在打印图纸时在纸张上缩放。

当您更改打印比例时,图形内容将按照你设置的比例方式进行缩放。

线性操作


打印线宽: 使用在元素对象属性中分配给它们的线宽属性。 否则,所有线条以相同的线宽打印。

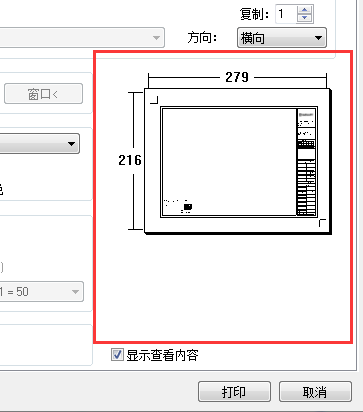

预览

右侧的预览窗口将显示图纸将如何适合于纸张的预览.。如果图纸对于选定的纸张尺寸太大,它将自动平铺在多张纸张上.。分隔线将出现在预览,指示图纸将被划分。

显示查看内容

禁用此复选框会关闭预览窗口中的预览显示。 如果您的图形显示出现问题(例如,如果图形加载或刷新速度较慢),则可能需要利用此功能。 您的选择也将应用于打印对话框和批量打印对话框。

3 点击 确定

在多张纸上打印

你可能想要大规模地打印出你的绘图,但没有一张大到足以适合它的纸。 在这种情况下,您可以将图纸分段打印到较小的纸张上,然后在打印后将其粘贴在一起。 您可以在“打印”对话框中或在视图的打印属性中指定纸张和打印比例设置。

在打印对话框中设置打印设置

1.选择“文件”>“打印”,或单击 “标准”工具栏上的

2.在打印对话框中,单击属性以选择要使用的纸张尺寸。

3.从“打印比例”下拉框中,选择“打印比例”。

打印预览显示表示单张纸张的分隔线标记。 如果需要,您可以调整打印比例。

4.单击“确定”。 图纸打印在多张纸上。

为特定视图设置打印设置:

1.如果视图是当前视图,请在绘图区域中右键单击并选择“视图属性”。 否则单击“视图控制”工具栏上的 在“视图管理”对话框的左窗格中,选择要定义其打印属性的视图。

2.选择打印属性选项卡。

3.从“纸张尺寸”下拉框中,选择要使用的纸张尺寸。

4.在“打印比例”区域中,从下拉框中选择“打印到比例”。 如果需要,您可以调整打印比例。

5.单击“确定”。



打印到文件

打印到文件时,您需要首先确定哪个打印机(例如,PostScript打印机)最终将打印该文件。 这样,您可以指定要打印到的适当文件类型(例如* .ps)。

打印文件允许其他人打印您的Envisioneer绘图,即使Envisioneer没有安装在他们的计算机上。 他们所需要的只是打印指定文件类型的打印机。

打印到文件

1.选择“文件”>“打印”,或单击“标准”工具栏上的

2.在打印对话框中,启用打印到文件复选框。

3.单击打印。

4.在“另存为”对话框中,导航到要保存打印文件的文件夹。

5.在文件名编辑框中,键入打印文件的名称和扩展名(例如Project1.ps)。

6.单击保存。 项目将写入打印文件。



创建PDF文件

要创建视图的PDF文件,您需要在计算机上安装PDF打印机。 这就像一个特殊的打印驱动程序或实用程序,具有生成PDF文件的能力。 PDF打印机安装在系统上时,它将出现在打印对话框中的打印机列表中,就像任何其他打印机一样。

创建PDF文件

1.显示要打印的视图。

2.选择“文件”>“打印”,或单击“标准”工具栏上的

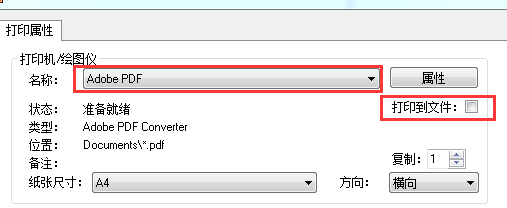

3.在打印对话框中,在可用打印机列表中选择PDF打印驱动程序。

4.确保“打印到文件”选项已禁用。

5.定义打印设置后,单击打印。

6.在保存PDF文件另存为对话框中,选择PDF文件的保存位置,然后在文件名编辑框中键入文件的名称。

7.单击保存。 将在指定位置创建PDF文件。

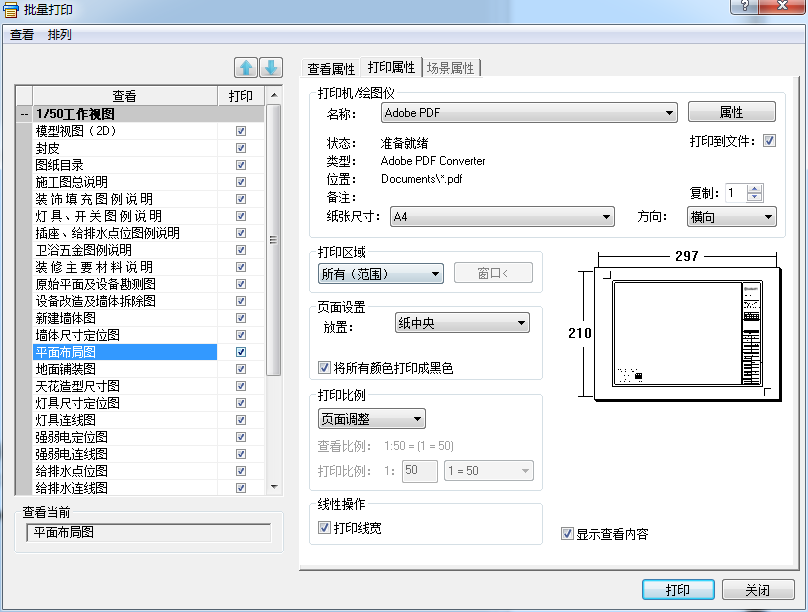

批量打印

批量打印是指同时打印多个视图或工作表的过程。 使用批量打印工具时,您只需选择要打印的视图,定义要用于每个视图的打印设置,然后单击打印。

批量打印

1、选择文件>批量打印。


2、在“批量打印”对话框中,通过单击视图名称旁边的复选框来启用要打印的视图。 要使所有视图可打印,请选择查看>设置所有为可打印项,或在左窗格中右键单击并选择设置所有为可打印项。 要使所有视图不可打印,请选择查看>设置所有为不可打印项,或在左窗格中右键单击,然后选择设置所有为不可打印项。

“批量打印”对话框中的视图的组织方式与在视图管理器中组织的方式相同。 您可以通过单击组的加号(+)展开组,也可以通过单击组的减号( - )来折叠组。 要展开或折叠所有组,可以使用“排列”菜单上的“显示所有”或“全部折叠”选项(或右键单击菜单)。

3、视图按其在左窗格中显示的顺序打印。 要更改视图的打印顺序,请使用“排列”菜单上的“上移”或“下移”工具(或右键单击菜单)。

4、要在绘图区域中将视图设置为当前视图,请在列表中选择视图,然后选择查看>设置当前。

5、要定义视图的打印属性,如打印机/绘图仪选择,纸张大小和打印比例,请在列表中选择视图,然后在右窗格中选择打印属性选项卡。

6、点击打印。开始批量打印。



矢量打印与光栅打印

矢量图形使用几何图元,如点,线,曲线和多边形来表示屏幕上的对象。 默认情况下,Envisioneer中的打印工具在从工作表视图打印时使用矢量打印。 这意味着只有实际对象将包含在输出中。 不会打印非对象,例如背景颜色。 因为矢量打印是基于矢量和独立于分辨率的,所以无论您进行任何缩放,您的输出都将是清晰和高质量的。

如果在程序设置中禁用矢量打印,则将使用光栅打印。 光栅图像(也称为位图图像)将对象表示为像素阵列,如在照片中。 像素是个别颜色的小点,构成您在屏幕上看到的内容。 光栅图像的大小和质量取决于所选的分辨率。 分辨率是指图像中的像素数,并且以DPI(每英寸点数)的形式来测量。 通常,将光栅图像缩放到更大的尺寸对图像质量具有负面影响。 软件必须创建像素并估计这些像素的颜色值。 此外,一个对象遇到另一个对象的像素的混合常常导致模糊性。 这在矢量打印中不会发生,因为矢量图像不是基于像素的。

当使用光栅打印时,在视图窗口中看到的所有内容都包含在输出中,包括背景颜色。 当打印光栅图像时,打印机比显示器需要更多的图像数据。 这是光栅打印导致文件大小大于矢量打印的原因之一。



在工作表视图中禁用矢量打印

默认情况下,打印工具在工作表视图中使用矢量打印方法。 这是一种优越的打印形式,可以产生清晰,高质量的图像。 如果由于某些原因矢量打印有问题,您可以禁用矢量打印,而改为光栅打印。

禁用矢量打印

1.选择设置>程序设置或单击设置工具栏上的

2.在“程序设置”对话框中,单击左侧列中的“工作区”。

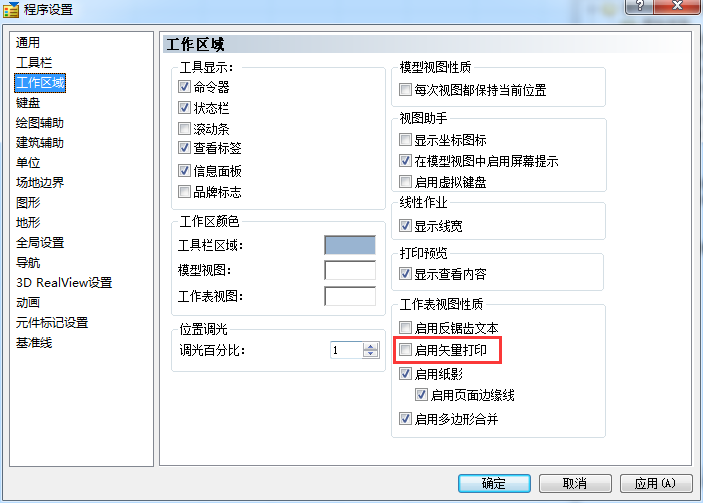

3.在“工作表视图性质”区域中,禁用“启用矢量打印”复选框。


4.单击“确定”。

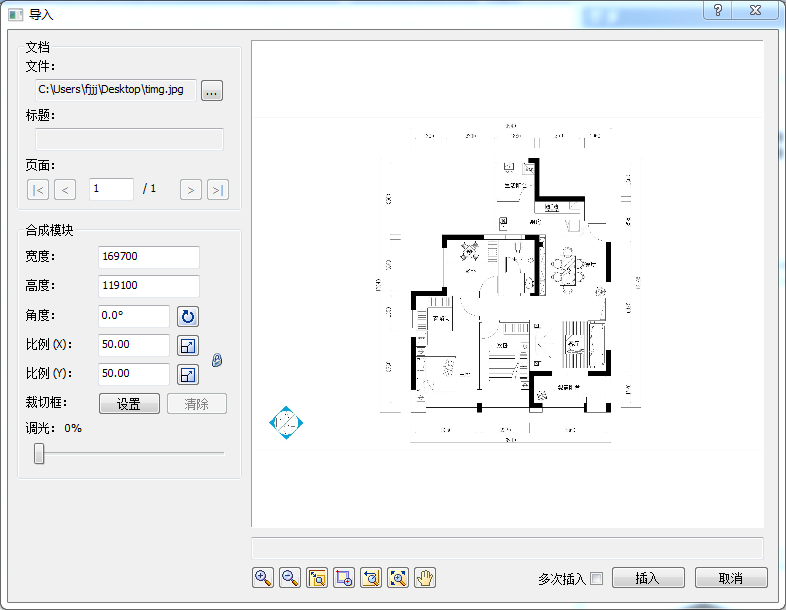

导入项目追踪图

您可以导入BMPJPGTGA图像,例如您在绘图程序中扫描或绘制的平面图,并使用型录中的元件进行跟踪绘制,从而创建真正的Envisioneer模型。

导入项目追踪图

1.2D平面视图中,选择“文件”>“导入”>“项目追踪图”。

2.在“打开”对话框中,从“文件类型”下拉框中选择要导入的文件类型。 您可以导入BMPJPGTGA文件。

3.找到要导入的文件,然后单击打开。 图像显示在导入对话框中。 您可以使用窗格下方的缩放/平移控件在预览窗格中进行缩放和平移。 请注意,更改预览窗格中的缩放级别在导入时不会对图像产生任何影响。


4.在导入图像之前,您需要定义导入图像的大小或比例。

如果要导入平面图,并且您知道最初绘制的比例,则可以在“比例”编辑框中输入该值。例如,如果计划是以1:50刻度绘制的,则在比例(X)或比例(Y)编辑框中输入50。有单独的XY(水平和垂直)比例设置。默认情况下,在一个编辑框中输入的内容将自动显示在另一个编辑框中,两个方向保持相同的比例。如果要使X缩放比例不同于Y缩放比例,您需要单击比例(X)和比例(Y)编辑框旁边的锁定图标。使用锁定“解锁”,您可以在每个编辑框中输入不同的值。

指定比例的另一种方法是沿着图像中的现有对象绘制参考线,并以真实世界单位指定该对象的长度。为此,请单击比例(X)或比例(Y)编辑框旁边的挑选比例按钮,然后沿图像中的对象选取两个点以定义参考线。 (如果X比例和Y比例不同,则应沿着X刻度的水平对象选取点,并沿Y刻度的垂直对象选取点。)然后在“参考比例”对话框中,输入长度参考线,然后单击确定。例如,如果您知道计划中的特定墙壁长3700,沿着该墙绘制线,然后在参考比例对话框中输入3700

导入对话框中的比例值将调整以反映您定义的比例。

5、要指定导入图像的角度,请在角度编辑框中输入一个值,或单击角度编辑框旁边的挑选角度按钮,然后沿图像中的对象选择两个点以定义角度。 如果您选择点来定义角度,将显示“参考角度”对话框,并报告您定义的角度。 你可以在这里编辑角度。

6、如果要仅导入图像的一部分,请单击“裁剪框”项目旁边的,然后在预览窗口中单击对角两个点,以在要导入的部分周围定义一个框。 在所选部分周围显示蓝色框。 要删除裁剪框,请单击,然后单击确定以确认要清除裁剪框。

7、要调暗导入的图像,请将调光滑块滑动到所需的昏暗级别。 百分比越高,图像越模糊。

8、如果要在插入图像后再次显示“导入”对话框,以便可以插入其他图像,请启用“多重插入”复选框。

9、要将图像导入当前视图窗口,请单击插入。 图像附加到您的光标。

10、将图像定位到所需位置,然后单击以将其插入。 您现在可以参照你的导入图像绘制你的房子。

注意:大多数楼层平面图都有版权,因此请确保您有权限参照它们绘制房子。



调整项目追踪图像大小

如果导入项目追踪图像大小不正确,可重新缩放以匹配你的绘图。

1.选择导入的追踪图像。

2.右键单击并选择“重设尺寸”,或选择“编辑”>“修改元件”>“重设尺寸”。

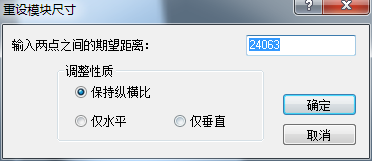

3.查找具有已知长度的墙壁,然后在墙壁的每一端选择一个点以创建参考线。 参考线的长度在“重设模块尺寸”对话框中以真实世界单位显示。

4.在重设模块尺寸对话框中,输入希望参考线表示的新长度。 输入较大的值将使图像变大,输入较小的值将使图像变小。

5.如果要在两个方向上缩放图像,请启用“保持纵横比”单选按钮。

6.如果要仅在一个方向上缩放图像,请启用“仅水平”或“仅垂直”单选按钮。

7.单击“确定”。 图像调整大小。



显示/隐藏项目追踪图像

如果已使用项目追踪图像工具将计划导入到项目中,则可以在需要使用查看筛选时隐藏图像。 这是删除图像的替代方法。

从视图中过滤项目追踪图像:

1.选择“视图”>“查看筛选”>“查看筛选”,或单击“视图控制”工具栏上的

2.在“查看筛选”对话框中,选择“注解”选项卡。

 项目追踪图像开启

 项目追踪图像关闭

3、在“导入的草绘”行中,单击“显示”列中的眼睛图标以打开或关闭项目追踪图像。

4、点击确定。



删除项目追踪图像

一旦完成追踪平面图,就可以从图形中删除跟踪图像,只在屏幕上留下Envisioneer模型。

删除项目追踪图像

1.选择导入的参照图像。

2.按键盘上的Delete键,或右键单击并选择删除,或选择编辑>修改元件>删除。

注意: 如果你愿意,你可以从视图项目中隐藏项目追踪图像,而不是删除它。

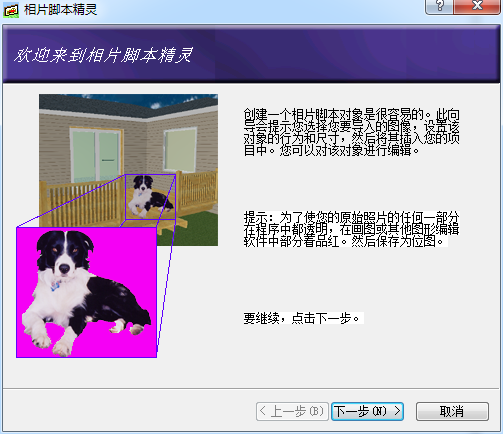

导入相片脚本精灵

相片脚本精灵只是一个在3D工作空间中垂直定向的数字图像。 你可以导入任何你想要的图像 - 人物,宠物,邻居的房子。只需几个快速的步骤,相片脚本精灵将完成这一切,。

倒入相片脚本精灵

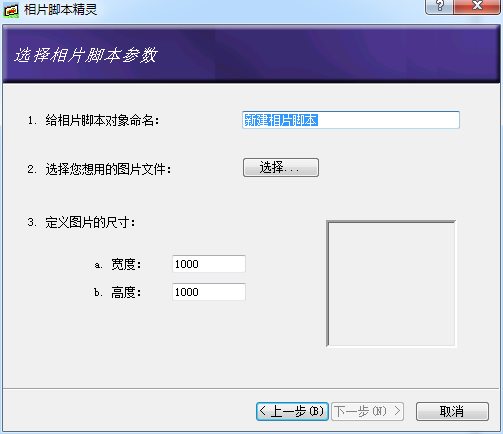

1.选择文件>导入>相片脚本精灵。

2、点击下一步

3.键入相片脚本精灵的名称。

4.单击选择按钮,然后选择要导入的图像。 您可以导入BMPJPGTGA文件。 图像显示在预览窗口中。

5.在高度和宽度编辑框中输入值,定义图像的大小。

6.单击下一步。

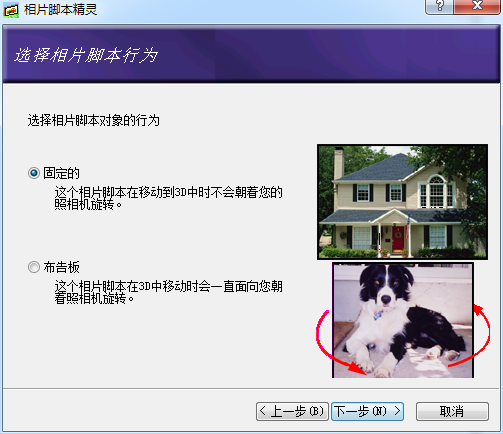

7.指定是要使相片脚本精灵静止还是活动。 如果选择了固定,无论您的摄像机角度如何变化,相片脚本精灵都将始终保持相同的方向。 如果选择布告板相片脚本精灵将朝向相机旋转,因此它将始终以3D方式面向您。

8.单击下一步。

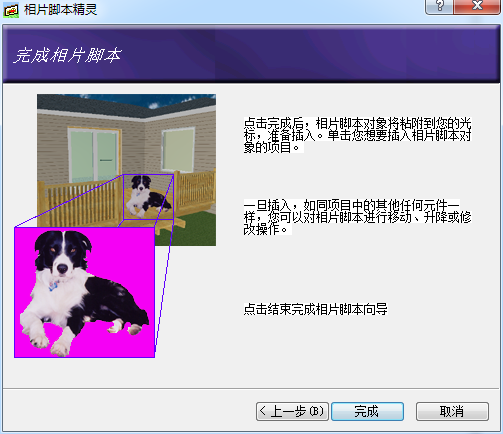

9.单击完成。 相片脚本精灵附加到您的光标,准备插入。

10.将相片脚本精灵放在所需位置,然后单击以将其插入。

11.右键单击并选择完成。



将导入的相片脚本精灵保存到型录

您可以将使用相片脚本精灵向导导入的相片脚本保存到型录,以便可以在任何项目中再次插入。

将相片脚本精灵保存到当前型录:

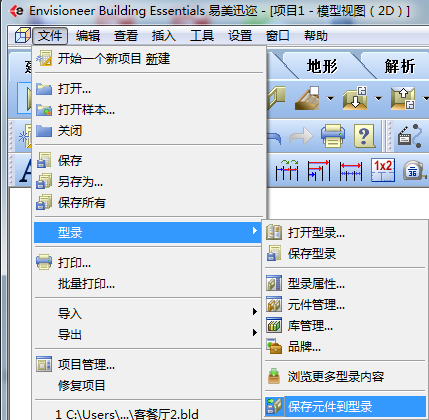

1.选择“文件”>“型录”>“保存元件到型录”。 您的指针变为目录光标

2.单击图形中的相片脚本。

3.单击“是”保存相片脚本。 相片脚本精灵添加到当前型录。



从型录中插入相片脚本精灵

型录包含一组相片脚本精灵,其中包含人物,动物,旗帜和其他物体的照片。 如果您已将导入的相片脚本精灵保存到目录,它也会与型录中现有的相片脚本精灵一起显示。

从型录中插入相片脚本

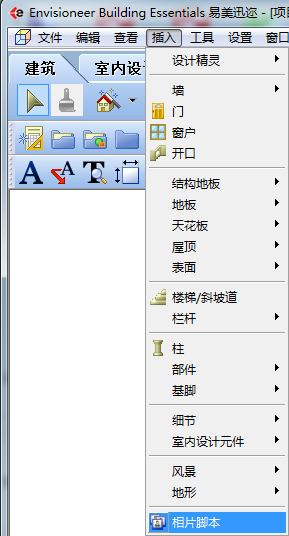

1.选择“插入”>“相片脚本”。

2.在型录面板中,选择要插入的相片脚本。

3.将相片脚本放在需要的位置,然后单击以将其插入。

4.右键单击并选择完成。



移动相片脚本

您只需点住并拖动即可轻松移动相片脚本。

移动相片脚本:

1.选择相片脚本。

2.将指针悬停在相片上以显示移动光标

3.点住并拖动以移动相片。

4.当相片移动至你想要的地方,释放你的鼠标按钮。

2D中旋转相片脚本

您可以使用旋转工具在2D平面视图中围绕选定点旋转相片脚本。

旋转相片脚本:

1.选择相片脚本。

2.右键单击并选择“旋转”,或选择“编辑”>“修改元件”>“旋转”。

3.将指针悬停在要旋转相片脚本的点上。

4.单击并拖动以旋转相片脚本,然后释放鼠标按钮。

更改相片脚本插入的高度

您可以使用右键菜单上的“上/下”工具,提高或降低相片脚本的标高。

提高或降低相片脚本:

1.选择相片脚本。

2.右键单击并选择“上下”,或选择“编辑”>“修改元件”>“上/下”。 “上/下”对话框中的值是相片脚本的底部在地形插入的标高。

3.在“上/下”对话框中,指定地形上方的相片脚本精灵的所需高程。

4.单击“确定”

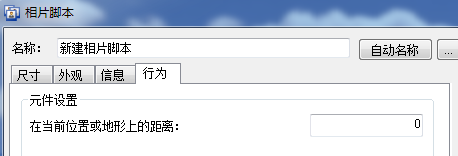

提示:您也可以通过在相片脚本的“行为”属性页上更改“在当前位置或地形上的距离”来更改相片脚本的放置高度。

将相片脚本从固定的改为布告板类型

您可以选择相片脚本在插入后是固定的还是布告板类型。 固定的保持方向不变,而不管相机角度的变化。 布告板总是朝向相机旋转。

更改相片脚本精灵的类型:

1.选择相片脚本。

2.右键单击并选择“属性”,或选择“编辑”>“修改元件”>“属性”。

3.在类型区域中,单击固定的用于固定相片脚本,或单击布告板用于旋转相片脚本。

4.单击“确定”。



编辑相片脚本精灵的大小

您可以在插入相片脚本之后编辑相片脚本的高度和宽度。

编辑相片脚本的大小:

1.选择相片脚本。

2.右键单击并选择“属性”,或选择“编辑”>“修改元件”>“属性”。

3.在“属性”区域中编辑“高度”或“宽度”。 如果选中“保持纵横比”,则如果编辑宽度,高度将自动更改,反之亦然。 这确保图像不会失真。

4.单击“确定”。



删除相片脚本

您可以通过几个简单的步骤删除相片脚本。

要删除相片脚本:

1.选择相片脚本。

2.按键盘上的Delete键,或右键单击并选择删除,或选择编辑>修改元件>删除。



创建有透明度的相片脚本图像

您可能会发现,您想要使您的相片脚本精灵图像的一部分透明,以获得更逼真的效果。 例如,如果图像是人物,则可能需要使图像中的背景透明,以便在绘图中插入相片脚本时,只会看到3D视图中的人物。

要在相片脚本精灵图像中创建透明度,您需要使用图形编辑程序将品红色颜色应用于要使其透明的部分。

品红色的RGB颜色设置如下:

红色:255

绿色:0

蓝色:255

在图形编辑程序中完成编辑图像后,可以使用相片脚本精灵将图像重新导入Envisioneer

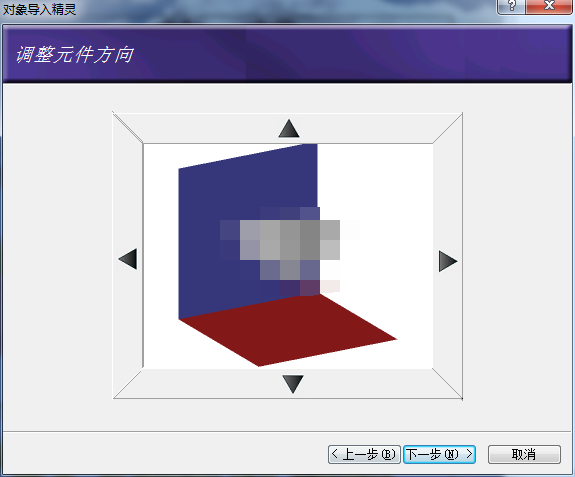

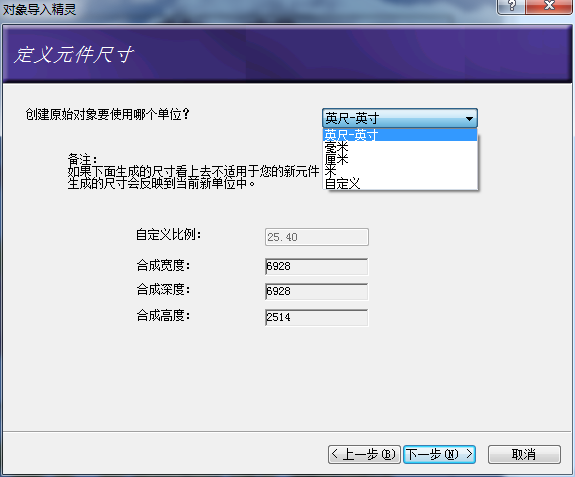

将自定义对象导入到图形中

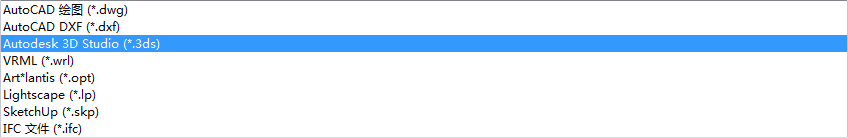

如果您有DWGDXFSKP3DS格式的自定义3D对象,则可以将它们导入到Envisioneer绘图中。 互联网上的许多网站提供免费的模型下载。 通常,这些自定义对象是诸如家具和电器的物体。

您可以使用对象精灵导入向导将自定义对象直接导入到图形中。 插入后,您可以编辑其属性,就像编辑绘图中的任何元件一样。

将自定义对象导入到图形中:

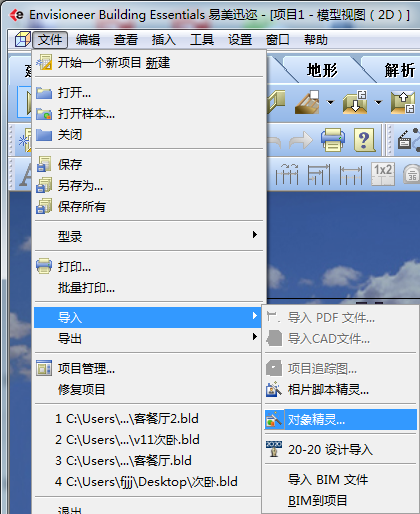

1.选择文件>导入>对象精灵。

2.在第一个编辑框中,键入元素的名称。

3.从元件类型下拉框中,选择要导入的元件的类型。

4.如果选择了户外家具,户外附件或户外照明,您可以选择将元件插入当前建筑物位置的楼面或地形。选择在插入位置或在插入地形单选按钮。 (所有其他元件类型都有预先选择的选项之一,其他选项已禁用。)

5.单击选择按钮。

6.在打开对话框中,找到并选择要导入的文件,然后单击打开。您可以导入DWGDXFSKP3DS文件。

7. 从下一个下拉框中进行选择指定如何创建组件。对于DWGDXF文件,您可以从颜色或图层中选择。由于3DS对象本质上是材料的集合,所以3DS对象的唯一选择是根据材料。

8.单击下一步。

9.在对象导入精灵窗口上,使用箭头调整元件模型方向,以便在插入图形时正确定向模型。


10.单击下一步。

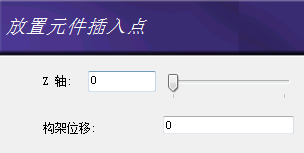

11.如果对象是“门或窗”,则将显示放置元件的插入点。指定要沿对象高度(Z轴)放置对象插入点的位置。使用滑块向上或向下移动插入点。要将门/窗从墙面偏移,请在“构架位移”编辑框中输入偏移值。

12.单击下一步。

13.对于某些文件类型,程序需要知道用于最初创建对象的单位,以便可以将其转换为适当的大小。

如果您知道用于创建对象的单位,请从单位下拉框中选择单位。选择自定义可以在自定义缩放编辑框中指定自定义缩放。

比例是用于合成块中对象的单位的乘法因子。 例如,如果您要转换一个假设为英尺和英寸创建的文件,则比例为25.4

14、点击下一步。

15、下一个屏幕列出对象的各个组件。 通过单击相应的眼睛图标,指定要在3D中显示或隐藏的组件。

 显示组件

 不显示组件

启用仅显示选定组件复选框仅在对象预览中显示当前选定的组件。这有助于区分对象的各个组件。

重命名组件,请双击它,然后键入新名称,然后按Enter键。

13、点击下一步。

14、下一个屏幕再次列出对象的组件,但是这次您可以指定要在2D平面视图中显示或隐藏哪些组件。

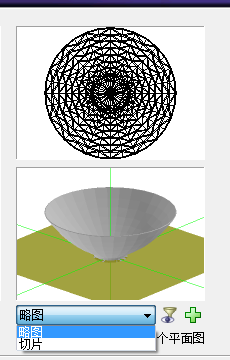

创建自定义2d平面显示线,请在预览窗口下选择“略图”或“切片”,以指定如何创建2d平面显示线。 要基于对象的足迹创建简单轮廓,请选择略图。 要通过切片创建对象的2d平面显示线,请选择切片,然后使用预览窗口旁边的滑块控件指定切片的位置。

要控制导入对象中组件在预览视图的可见性,请单击下拉框旁边的,然后指定要在“预览窗口”中隐藏或显示哪些组件。

一旦导入对象的2d线在预览窗口中具有所需的外观,单击以将线条添加到组件列表。 如果需要,可以从列表中删除自定义2d线,但不能删除对象的原始组件。

15、点击下一步。

16、点击完成

17、在绘图中点击,插入新导入的元件。

18、右键点击选择完成。

提示:您可以使用“保存元件到型录”工具将导入的元件保存在型录中。



导入PXF文件

您可以导入在Punch中生成的PXF文件软件到Envisioneer 当您导入PXF文件时,其内容会立即转换为真正的3D构建元素。

To import a PXF file:

导入PXF文件:

1、选择文件>转换>转换PXF文件。

2、在开就对话框,找到并选择要导入的PXF文件,然后单击“打开”。 文件被导入和转换。



导入BIM文件到型录

已导出到BIM文件的任何型录内容都可以使用“导入BIM文件”工具导入到另一个型录中。

BIM文件中导入型录内容

1.确保当前型录录为你想要导入bim的型录。

2.选择文件>导入> 导入BIM文件。您还可以在元件管理或库管理,通过选择文件> BIM文件>导入,启动此功能。

3.在打开对话框中,选择要导入到型录的BIM文件,然后单击打开。

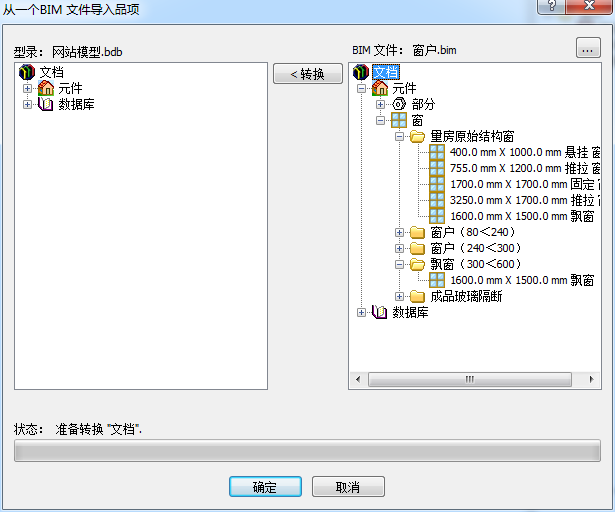

4.在“从一个BIM文件导入品项”对话框的右窗格中,选择要传送到当前型录的组或品项。

5、点击转换

6、将品项传送到型录后,进度条的状态显示完成,

7、单击“确定”

BIM文件中导入项目内容

如果已将项目特定内容(例如图层)导出到建筑信息建模(BIM)文件,则可以将该BIM文件中包含的自定义内容导入到另一个项目中。

BIM到项目:

1.选择文件>导入> BIM到项目。

2.在“打开”对话框中,选择要从中导入项目特定内容BIM文件,然后单击打开。

3. 在“从一个BIM文件导入品项”对话框的右窗格中,选择要传送到当前型录的组或品项。

4.单击转换。

5.完成将BIM中的内容传输到项目后,单击“确定”。



将当前视图导出到2D图片文件

2D图片导出工具允许您将当前视图保存为BMPJPGTGA文件,可在大多数图形编辑应用程序中打开。

导出2D图片

1.选择“文件”>“导出”>2D图片”。

2.在另存为对话框中,单击保存类型下拉框,然后选择要导出到的文件格式。

3.找到要保存导出文件的目录。

4.在文件名编辑框中,键入文件名。

5、点击保存。导入视图对话框出现。

6、从颜色下拉框中,选择所需的颜色设置。 从灰阶或色彩中选择。

7、从“尺寸”下拉框中,选择所需的输出尺寸。 默认情况下,选择当前视图,以当前显示在屏幕上的大小保存图像。 您可以从预设大小列表中进行选择,或选择自定义,然后在宽度和高度编辑框中输入所需的值。

8、点击保存。视图被导出。

注意:此工具仅在“模型视图”窗口中可用。



2D图形导出到AutoCAD文件

2D绘图导出工具可以将2D平面图或2D工作表,导出DWG/DXF AutoCAD或任何接受DWGDXF文件的应用程序。

导出2D绘图:

1.选择“文件”>“导出”>2D绘图”。

2.选择要保存导出文件的目录。

3.在文件名编辑框中,键入文件名。

4.单击保存。 将出现一个对话框,确认模型已成功导出。

5.单击“确定”。

注意:如果要导出为DWGDXF文件格式,则分配给模型中元件的图层将在AutoCAD中复制,从而在两个应用程序之间实现无缝转换。



导出3D模型

使用3D模型导出工具,您可以将3D模型保存为以下格式:

AutoCAD* .dwg

AutoCAD DXF* .dxf

Autodesk 3D Studio* .3ds

SketchUp* .skp

VRML* .wrl

Artlantis* .opt

Lightscape* .lp

IFC文件(* .ifc

当您在其关联的应用程序中打开文件时,您将在该应用程序中看到一个实际的3D模型。

导出你的3D模型

1.选择“文件”>“导出”>3D模型”。

2.在另存为对话框中,单击保存类型下拉框,然后选择要导出到的文件格式。

3.单击浏览文件夹,然后选择要保存导出文件的目录。

4.在文件名编辑框中,键入文件名。

5.单击保存。 将出现一个对话框,确认模型已成功导出。

6.单击“确定”。

注意:如果要导出为DWGDXFSKP文件格式,则分配给模型中元素的图层将在AutoCADSketchup中复制,从而在两个应用程序之间实现无缝转换。



Exporting to Weyerhaeuser Javelin®

导出到WeyerhaeuserJavelin®

Javelin software allows Weyerhaeuser dealers to specify optimized combinations of residential engineered wood products and dimension lumber in floor, wall and roof layouts. You can export your 3D Envisioneer model to a Javelin XML file and then open the file in Javelin.

Javelin软件允许Weyerhaeuser经销商指定住宅工程木制品和地板,墙壁和屋顶布局中的尺寸木材的优化组合。 您可以将Envisioneer3D模型导出到Javelin XML文件,然后在Javelin中打开该文件。

To export to Javelin:

1.Select File > Export > Weyerhaeuser Javelin .BIMXML.

2. In the Save As dialog, specify a save location and filename for the file.

3. Click Save.

导出到Javelin

1.选择文件>导出> Weyerhaeuser Javelin.BIMXML

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。

Exporting to CSD iStruct™

导出到CSD iStruct™

You can export your 3D Envisioneer model to an XML file and then open the file in CSD iStruct™.

To export to CSD iStruct:

1. Select File > Export > CSD iStruct .BIMXML.

2. In the Save As dialog, specify a save location and filename for the file.

3. Click Save.

您可以将Envisioneer3D模型导出到XML文件,然后在CSD iStruct™中打开该文件。

导出到CSD iStruct

1.选择“文件”>“导出”> CSD iStruct .BIMXML

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。

导出到MiTek®SAPPHIRE Structure

基于其传统的TrussFramer应用程序,MiTekSAPPHIRE Structure™应用程序提供了强大的结构建模,编辑和估计功能。 您可以将Envisioneer3D模型导出为可在SAPPHIRE Structure™中打开的MXF文件。

导出到MiTek SAPPHIRE Structure™:

1.选择文件>导出> MiTek SAPPHIRE Structure.MXF

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。



导出到Boise BCFramer®

Boise BCFramer®是帮助用户创建地板和屋顶框架布局的软件。 您可以将Envisioneer3D模型导出到可以在BC Framer中打开的MXF文件。

导出到Boise BC Framer:



1.选择文件>导出> Boise BCFramer®.MXF

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。



导出到Keymark®GS软件套件

Keymark®GS软件套件是一套用于轻型钢的建筑设计和工程软件。 您可以将3D Envisioneer模型导出为LAY文件,然后在GS Software Suite中打开该文件。

导出到Keymark GS软件套件:

1.选择文件>导出> Keymark GS Software Suite .LAY

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。

4.在楼层位置关联对话框中,将Envisioneer3D模型中的建筑物位置与GS Software Suite中的楼层名称进行匹配,然后单击“确定”。



导出到Simpson ComponentSolutions®

您可以将Envisioneer3D模型导出为LAY文件,然后在Simpson Strong-Tie®Component中打开该文件

Solutions®软件。

导出到Simpson Component Solutions

1.选择文件>导出> Simpson Component Solutions .LAY

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。

4.在楼层位置关联对话框中,将Envisioneer3D模型中的建筑位置与组件解决方案中的楼层名称相匹配,然后单击确定。



导出到20-20设计

20-20设计是3D室内设计软件,允许设计师,改造者和建设者设计厨房和浴室。 您可以将Envisioneer3D模型导出到2020XML文件,然后在20-20设计软件中打开该文件。

导出到20-20设计:

1.选择“文件”>“导出”>20-20设计.XML”。

2.在另存为对话框中,指定文件的保存位置和文件名。

3.单击保存。



导出到Sketchfab

Sketchfab是一个网站,您可以在其中发布和共享交互式3D文件。 如果您在Sketchfab上有帐户,可以使用Envisioneer中的Sketchfab导出工具将您的Envisioneer3D模型上传到Sketchfab 要了解有关Sketchfab的更多信息,请访问https://sketchfab.com/

导出到Sketchfab

1.选择“文件”>“导出”>Sketchfab导出”。

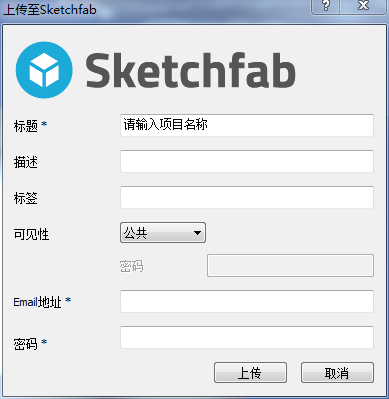

2.在“上传到Sketchfab”对话框中,指定下面描述的设置:带有星号(*)的设置是必需的设置。

标题*:您希望它出现在Sketchfab中的模型的名称。

描述: 模型的简要描述。

标签:用户可以用来搜索您的模型的关键字或词。 请注意,标签“Cadsoft”和“Envisioneer

将自动应用于模型。

可见性:如果您希望模型所有人可见,请选择公共,如果您希望只有具有指定密码的用户可以看到,则选择私有。 请注意,仅当您拥有高级Sketchfab帐户时,“私人”选项才可用。

电子邮件地址 *:与您的Sketchfab帐户相关联的电子邮件地址。

密码*Sketchfab帐户的密码。

3.点击上传。



将型录内容导出到BIM文件

如果要将当前型录中的元件或库传输到另一个型录,则首先需要将所需内容导出到BIMBuilding Information Management)文件。 然后,您可以使用导入BIM文件工具将内容导入到其他型录中。

通过将内容导出到BIM文件,您还可以通过向其提供BIM文件,与其他Envisioneer用户共享您的型录内容。

导出型录内容到BIM文件

1.确保当前型录为你要导出内容的型录,

2.选择“文件”>“导出”>“导出BIM文件”。 您还可以在元件管理或库管理中通过选择文件> BIM文件>导出,启动此功能。

3、默认情况下,内容将被复制到一个新的空白BIM文件。 如果要将内容导出到现有BIM文件(即添加到BIM文件),请单击右窗格上方的image12.jpeg,然后打开要导出到的BIM文件。

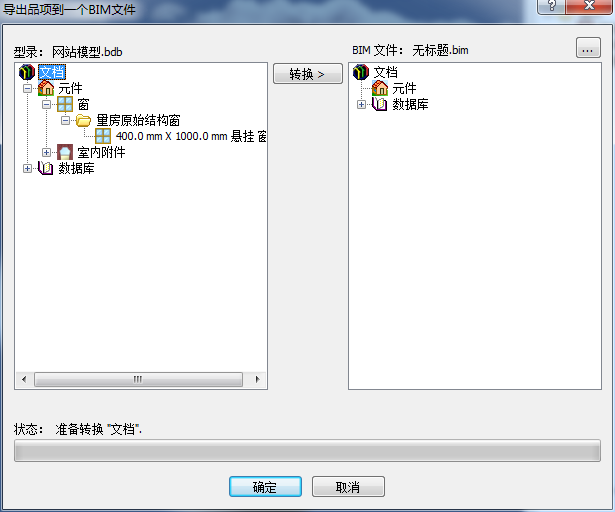

4、在“导出品项到一个BIM文件”对话框的左窗格中,选择要导出到BIM文件的内容。 要扩展组,请单击其加号(+)。 您可以选择整个组或组内的单个元件。

5、单击转换。 所选内容将复制到右窗格的BIM文件中。

6、如果需要,继续转换内容。

7、完成转换内容后,单击“确定”。

8、在另存为对话框中,在文件名编辑框中键入BIM文件的名称,然后单击保存。

注意:将组或品项转换到BIM文件时,也可能复制其他内容。 此附加内容与正在传输的对象相关联,并且是正确定义对象所必需的。 例如,如果将门转换到BIM文件,则门的零件组也将复制,因为门在其属性中包含组件(铰链和门把手)等零件。同样如果将材料库复制到BIM文件,其他库(如图案,线型和品牌)也将复制,因为材料在其属性中定义了图案,线样式和品牌。

注意: 将单个组或对象转换到BIM文件时,将在BIM文件窗格中创建组或对象所属的文件夹结构。



将项目内容导出到BIM文件

如果您在项目中有自定义内容,并希望在另一个项目中使用该内容,则可以将自定义内容导出到建筑信息建模(BIM)文件,以导入到其他项目。 例如,如果您在工作表视图中编辑了特定于项目的图层定义,则可以将这些图层定义导出到BIM文件,然后将BIM文件导入到其他项目中,以使这些图层定义在这些项目中可用。

将项目内容导出到BIM文件

1.打开要将其内容导出到BIM文件的项目。

2.在模型视图中,选择文件>导出>项目到BIM

3、默认情况下,内容将被复制到一个新的空白BIM文件。 如果要将内容导出到现有的BIM文件(即添加到BIM文件),请单击右窗格上方的image12.jpeg,然后打开要导出到的BIM文件

4、在对话框的左窗格中,选择要导出的文件夹或品项。 请注意,左窗格将仅包含当前项目中存在的元素。

5、单击转换以将项目添加到右窗格的BIM文件中。

6、如果需要,继续转换内容。

7、完成转换后,单击“确定”。

8、在另存为对话框中,在文件名编辑框中键入BIM文件的名称,然后单击保存。



注意:将组或对象传输到BIM文件时,也可能复制其他内容。 此附加内容与正在传输的对象相关联,并且是正确定义对象所必需的。 例如,如果将图层复制到BIM文件,则图层定义中使用的线型和线宽也将复制到BIM文件。



访问到项目管理

您可以使用项目管理记录基本项目信息,例如项目名称,公司地址和电话号码。 您还可以使用它来记录谁在什么时候干了什么工作。

访问项目管理:

1.选择文件>项目管理


指定项目信息

 “项目管理”对话框的“项目信息”页面可用于记录有关项目的基本信息,例如项目名称,项目编号,公司名称,公司地址和客户电话, 您还可以输入有关项目的备注。

进入到项目信息

1、选择文件>项目管理。

2.在“项目管理”对话框中,选择“项目信息”选项卡。

3.输入项目信息。

4.单击“确定”。

记录工作历史

 “项目管理”对话框的“工作历史”页面允许您记录谁在项目中何时进行的什么工作。 您可以记录所做的工作,以及输入其他注释。 这提供了一个详细的修订控制系统,可以由在项目中工作的任何人访问。

输入工作历史:

1.选择文件>项目管理。

2.在项目管理对话框中,选择工作历史选项卡。

3.单击添加。

4.在作者编辑框中,输入您的姓名或完成工作的人的姓名。

5.在日期编辑框中,验证修订的日期。 默认显示当前日期。

6.在“主题”编辑框中,输入修正(工作历史)的主题。

7.在“备注”窗口中,输入有关已完成的工作的详细信息。

8.单击“确定”。

9.单击是以将修正(工作历史)添加到工作历史记录列表。

10.单击“确定”。
