预算组件

预算组件

指定组件



在信息标签中你会看到一个组件区域。组件和配件是与元件相关的零件或材料,不能在项目中直接使用。例如,门可以包含铰链组和门锁之类的五金组件。墙壁可以包含如石膏板,螺丝和油漆等组件。项目中的每个元件都组件在他的信息标签中都可以指定组件配件。



试一试



对于这个例子,我们将添加到Envisioneer附带的默认主目录中的门组件。

·         选择文件>型录>元件管理。 在“元件管理”对话框中,选择“门”,然后点击信息选项卡,点击右侧组件区域中的编辑按钮。

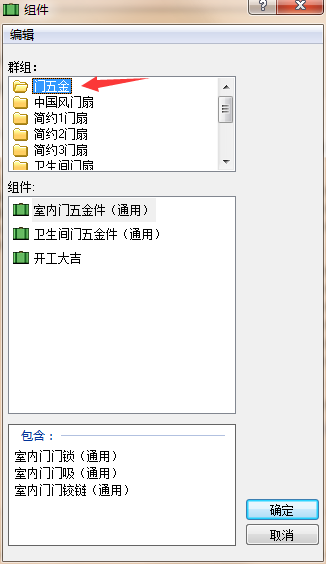

·         出现组件库对话框,在群组中选择门五金。

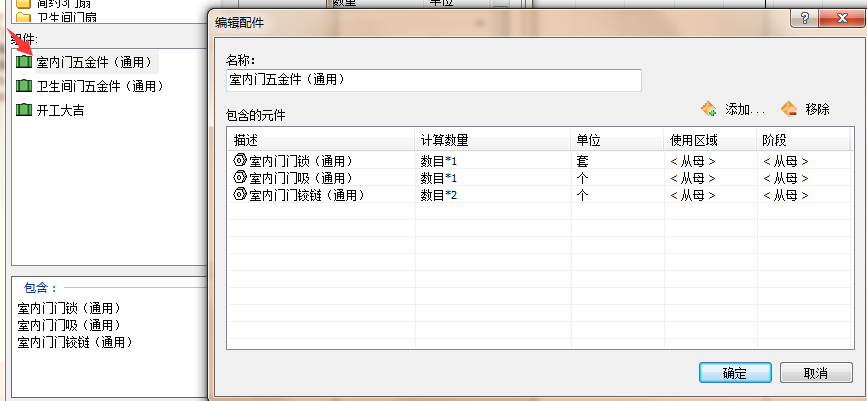

·在组件中双击室内门五金件(通用),进入编辑配件对话框

请注意,配件包含三个部分:门锁、门吸和门铰链。 您可以通过单击添加按钮将零件添加到配件中,或通过单击删除按钮从其中删除零件。

 “计算数量”列显示如何量化零件。 它可以通过数量或长度、面积。体积来创建计算公式,计算公式根据元件的不同,公式的变量是不同的。

门锁、门吸和门铰链都可以按照数量来计算。

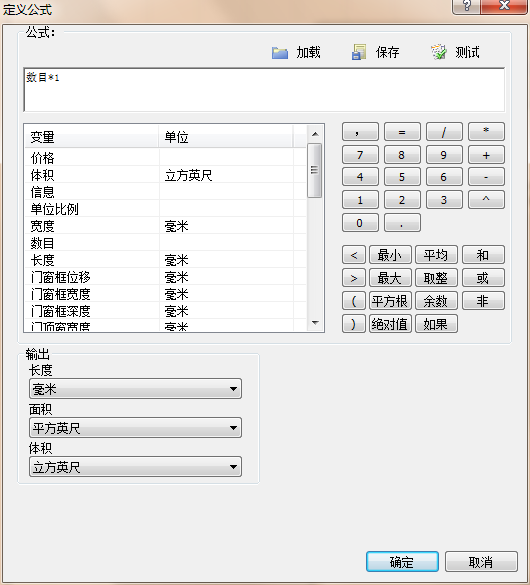

单击门锁、门吸和门铰链计算数量字段,然后单击该字段中显示的浏览按钮。将显示“定义公式”对话框。 请注意,“数目”出现在此对话框的顶部窗口中。这是量化零件的简单公式。 您可以通过向公式窗口中添加变量,运算符,函数和常量来构建任何公式。


·         在定义公式对话框中点击确定。

·         编辑配件对话框中,点击确定

·         在组件对话框中点击确定。

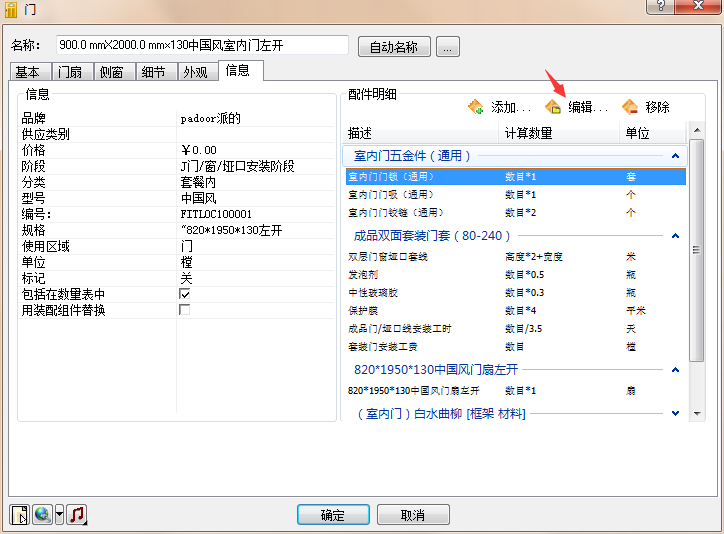

将室内门五金组件添加到门上, 组件及其零件现在显示在门的信息页的配件明细区域中。

·         确保“用装配组件替换”复选框是禁用的。这将确保门和其组件都将上传数量报告。如果要启用此复选框,则只会报告组件配件。
